Mentor PADS如何对单个焊盘设置铺铜方式
在pads软件中无法像allegro那样针对单独的一个焊盘设置铜皮连接属性，那么如果硬是要去实现的话怎么处理呢，这里给大家介绍一个铺铜优先级的实现方法，
假设我们在整板设置全连接的情况下，需要针对单独的焊盘进行一个十字连接：

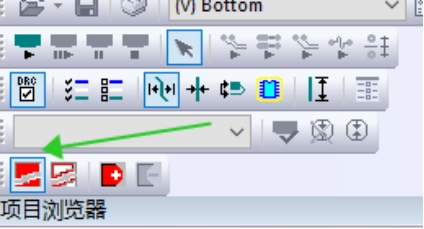

第一步：如图所示，执行铺铜命令，针对需要进行十字连接的焊盘使用覆铜平面进行铺铜

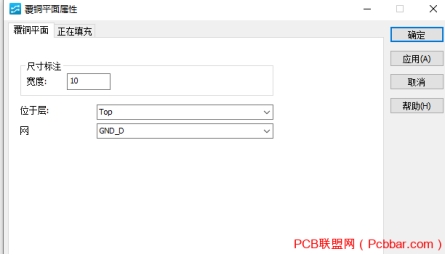

第二步：在铺铜完成后会弹出敷铜平面属性窗口，在第一面设置好铜皮所在的层及其网络

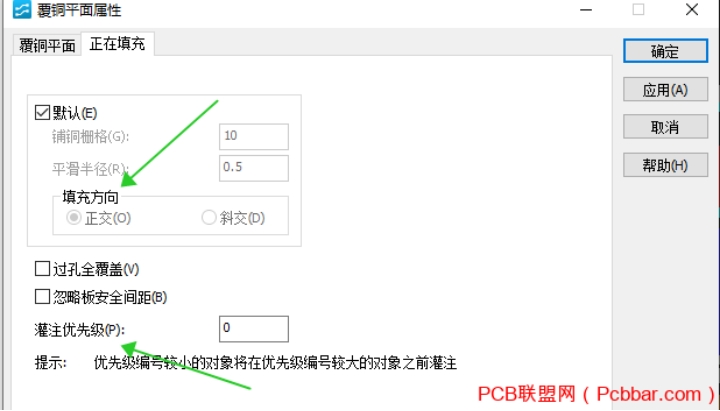

第三步：点击“正在填充”选项，默认是十字正交连接 如果需要全连接的话就要选择过孔全覆盖，另外将优先级设为0即可
