UG破面修补技巧详解

一、导入模型

在UG软件中，导入如下所示模型。

二、分析破面

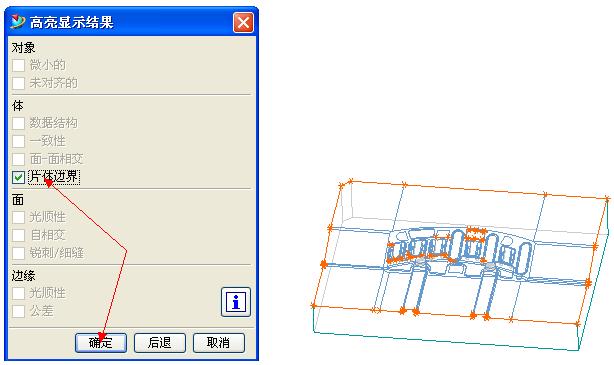

1. 分析→检查几何体→片体边界→确定→选择要分析的片体；

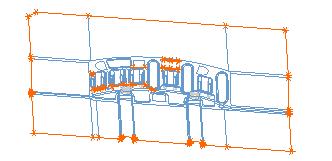

2. 中间出现红点的地方为破面。

三、修补破面

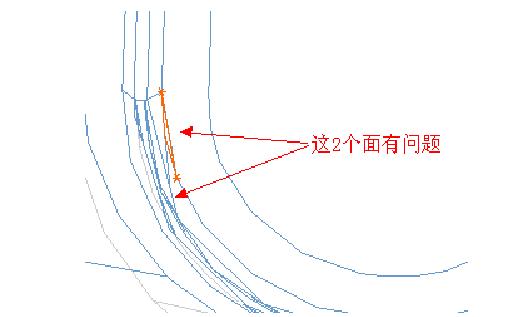

1. 放大此处，这2个面有问题；

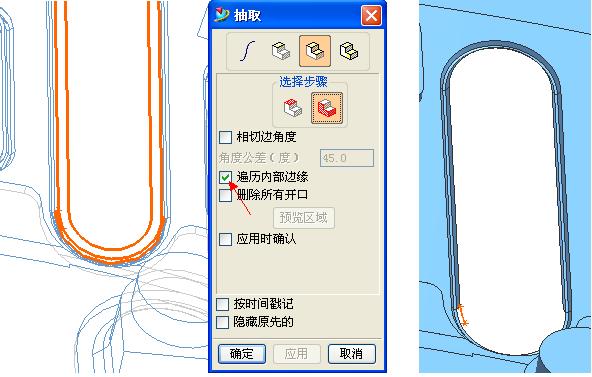

2. 切换第2层为工作层，点任意面为种子面，两破面为边界面，抽取区域面；

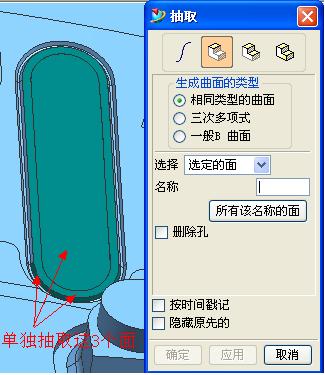

3. 单独抽取如下3个面，图层第2层计数显示4，面的颜色改为草绿色；

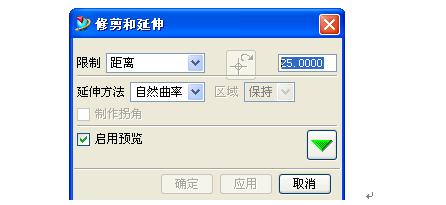

4. 修剪和延伸这条边；

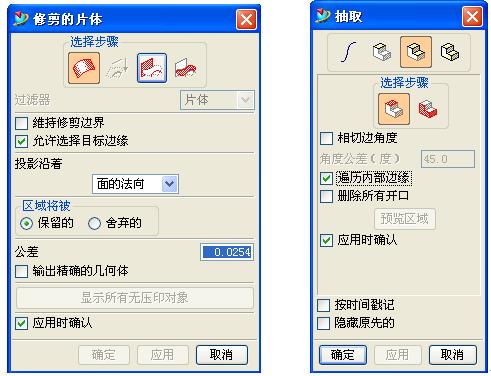

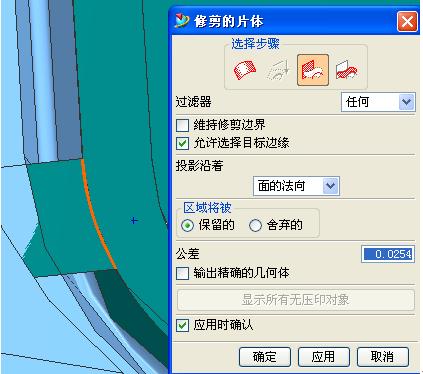

5. 修剪片体；

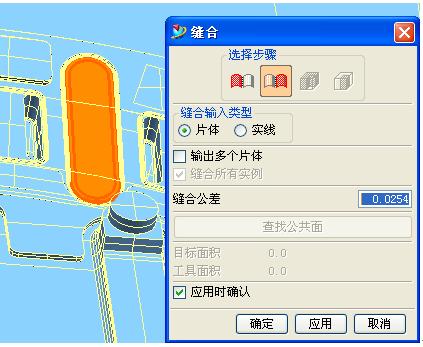

6. 缝合4个曲面和片体；

7. 移除参数，删除第一层原始片体，分析结果如下，右下角红点消失；

8. 重复以上步骤，逐个修复破面，直到中间的红点全部消失。

四、经验总结

1. 因软件兼容性不好，转档产生破面

• PROE和UG转档：PROE转出STP档，UG导入STP档，NX4直接打开PROE易产生破面；
• Solidwork直接读取PROE，再导出X_T格式转档到UG，Solidwork兼容性较好不易产生破面；
• UG、Solidwork、MasterCAM都是Parasolid核心，通过X_T格式转档不会产生破面；
• UG通过X_T转档到MasterCAM，因MasterCAM主要是曲面操作，所以只能通过IGS转档到UG

2. 精度问题

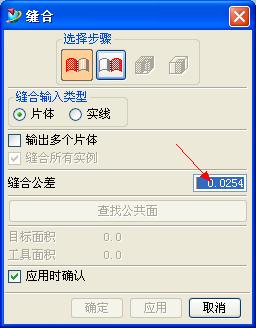

• UG默认缝合公差为0.0254，缝合后的实体精度为0.0254。抽取出实体所有面，缝合公差设为0.01，缝合全部面，则实体的精度变为0.01。PROE的默认精度很小，所以UG转档到PROE易产生破面。

• PROE采用英制设计，绝对精度为0.01，导入UG后尺寸放大25.4倍，边界公差同时放大25.4倍，实体精度为0.254，这样的实体在UG中既不能分割也不能合并，无法操作。

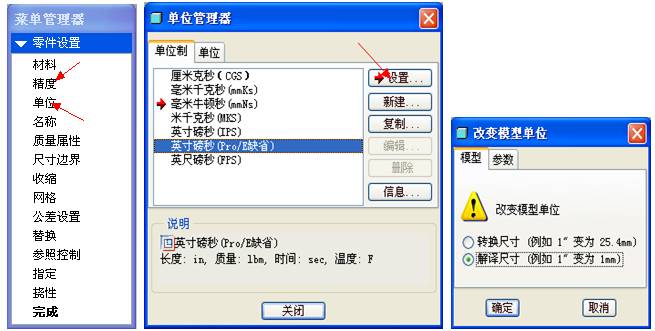

• 解决的方法应先在PROE转为公制单位，再调精度，然后转档。

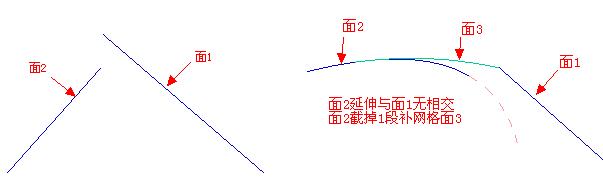

3. 破面主要类型

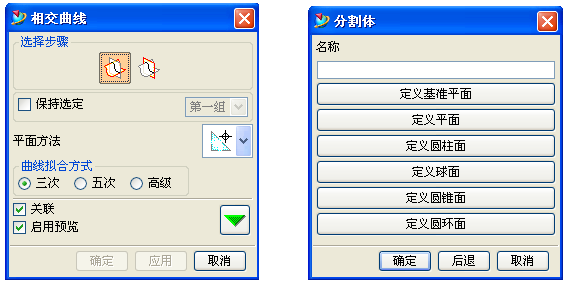

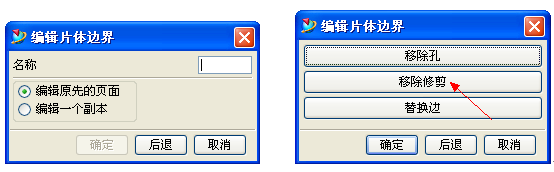

4. 补破面主要指令
