控制文件与控制定义差异解析

注意：此文中的信息仅适用于 Mastercam Mill，Lathe，Wire and Router 产品模块，不适用于 Mill-Turn 产品模块。 Mill-Turn 的机床定义和后处理是另外的形式和规范，不在此文讨论之列。

在设置控制定义时，非常重要的一点是，你要理解控制文件（control file）和控制定义（control defintion）之间的区别。

• 控制文件：是以.mcam-control后缀结尾的文件（在 Mastercam 的早期版本中，为.control 后缀）。
• 控制定义：是储存在控制文件中的一系列信息。

在一个控制文件中，可以储存多个控制定义。

许多 Mastercam 的用户在使用控制定义时感到十分疑惑，就是没有理解到这一点。

怎样查看一个控制文件中有多少个控制定义？

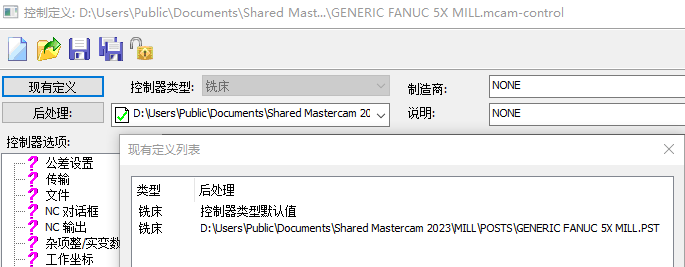

在「控制定义管理器」中点击「现有定义」按钮，就可以非常清晰的看到这个控制文件中，储存了多少个控制定义。

在这个例子中，可以看到这个控制文件中含有两个控制定义，一个是默认控制定义，另一个是通用FANUC五轴控制定义。

最佳实践：每当打开一个.mcam-control 文件时，在进行任何设置之前，先设置控制类型（Control Type）并选择想要用的控制定义。这样可以确保你在修改正确的控制定义，保证 Mastercam 后续创建的是清晰明确的一系列工作。「控制类型」和「现有定义」的详细信息，请见相关专题。

提问：

我不理解这张图片。我是在选择一个后处理文件还是一个控制定义？

另一件非常容易造成困惑的事，是储存在.mcam-control 文件的每个单独的控制定义，并没有单独的名字。

事实上控制定义是通过“产品类型”（Product Type）+“相关联的后处理”（Linked Post）形成的组合来区别的。

其中有个特例：默认控制定义（Default Control Definition），这个控制定义没有与一个后处理相关联，但为这个.mcam-control 文件储存了默认控制设置。

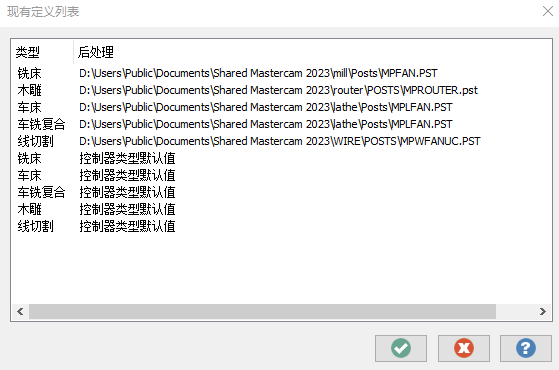

以上图中的这个控制文件，包含了 10 个控制定义，你看出来了吗？

提问：

为什么这张图上有一个 Mill/Turn 的控制定义？车铣复合模块的控制定义不是另一套系统吗？

有些简单车铣复合机床中无需使用 Mastercam 的车铣复合产品 (Mill-Turn Product)，而用车削 + 铣削产品即可编程。这时仍可使用「控制定义管理器」设置相关控制定义，类型可为Mill/Turn。

www.mastercamhub.com
