Creo5中如何进行单位的换算
提到 绘图 单位，在机械行业，默认的图纸单位都是:mm。因为我们国家的机械制图国家标准做了规定。但是都必须在图形右下方的标题栏中进行注明
但是作为初学者，有的时候，建立新文件的时候，没有特别注意，所以将单位设定成了in！in就是英寸！
1英寸=25.4mm.1in=25.4mm.
记好这个换算关系了。

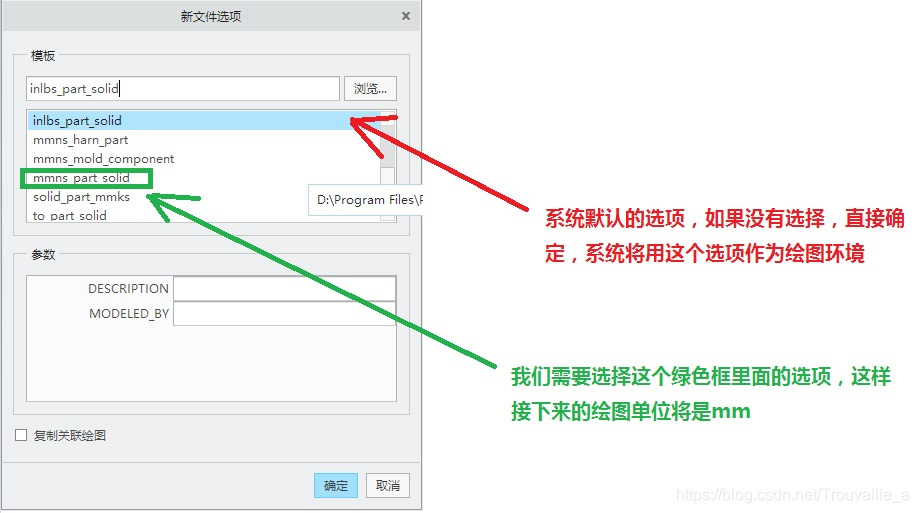

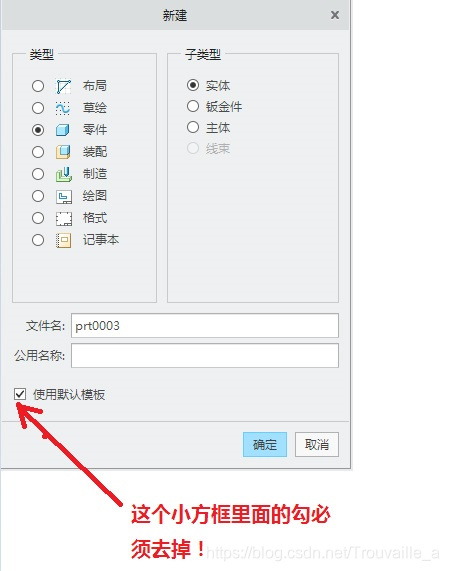

我们还原下初学者是如何犯下这个错误的。
如果在 proe 里面零件模式下建立了用英寸单位的零件，然后利用相应的零件建立了对应的工程图，这时候，你标注出来的尺寸数字的单位就是英寸。其实就是25.4mm的零件显示1.尺寸标注的时候是不显示单位的。
这时候，只有在零件模式下进行操作。

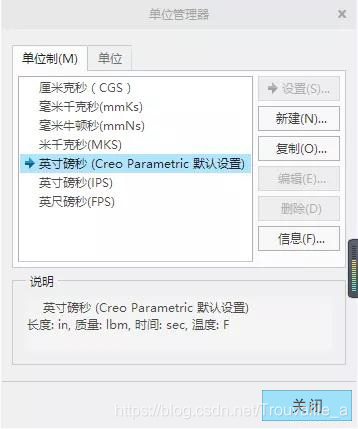

我们点开 转换 单位的时候，是下面这个样子的。

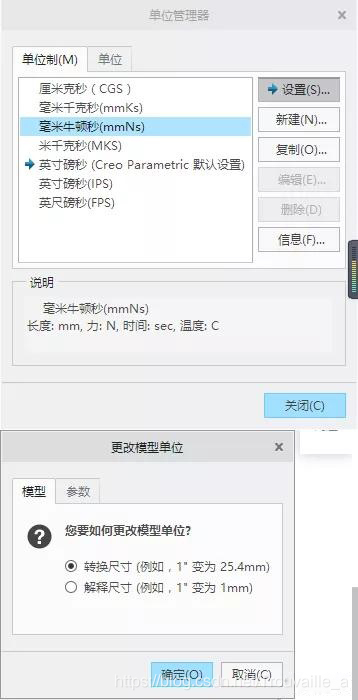

我们需要选择mmNs。
这时候，会出现2个选项。
一个是转换尺寸，一个是解释尺寸。
中文 都做了注释，我这里就不解释了。
