CREO软件全面攻略：简介、安装七大步骤、学习路线（各模块界面、草绘/零件/工程图/装配设计）、几十个案例应用

阅读数 118

CREO软件简介

Creo（PRO/E）是美国PTC公司于2010年10月推出CAD设计 软件包 。Creo是整合了PTC公司的三个软件Pro/Engineer的参数化技术、CoCreate的直接建模技术和ProductView的三维可视化技术的新型CAD设计软件包，是PTC公司闪电计划所推出的第一个产品。PRO/E5.0以上就是creo，特点是更智能化了。

它是集三维软件开发，产品装配，模具开发，数控加工，钣金件设计，铸造件设计，造型设计，逆向工程，自动量测，机构仿真，应力分析，产品数据库管理功能于一体。
Creo2.0与其他三维软件相比，先绘制轮廓，最后再修改尺寸；ProE是参数化软件，没有偏移命令，大多都是先画出再修改数值，角度等，
参数化设计的单一数据：三维实体的修改，都会自动更新二维等尺寸。

1、经验总结

三维实体线框模式下，浅紫色是封闭，黄色是非封闭

ProE的缺省，即default表示默认；

2、后缀文件解释

prt，3D模型

drw，平面图

asm，装配图

frm，平面图模板

mfg，加工图

sec，截面图

trail.txt.* 追踪轨迹文件(可帮找回)

3、快捷键

移动物体：点击为红色时，长按拉到指定位置
退出：按中键，大多时候是结束命令
锁定尺寸：点击对象为红色时，右键长按选择锁定(橙色)/解锁
使用上次命令：单击命令一次后，直接点击对象即可
视图窗口恢复正常/将图像放回正中间：Ctrl+D
基准显隐：A
选中内部某个元素：按右键，右键，左键

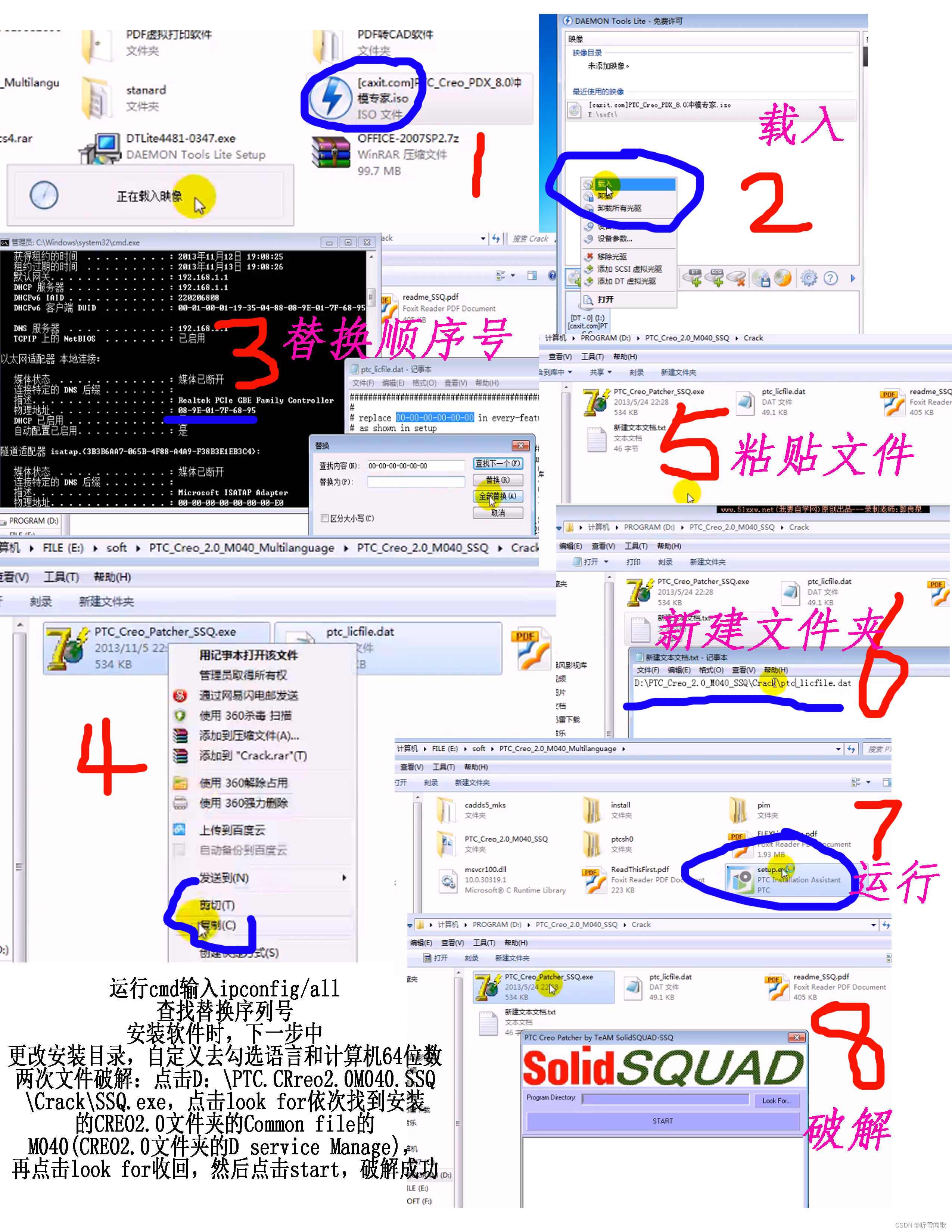

CREO软件的安装(七大步骤)

CREO2.0的M040版本，最新的是M060。安装Creo帮助时，迅雷下载时FAT32（NTFS才可以）不能装载4G以上的文件，可以保存到插入电脑的U盘(右键格式为exFAT)中http://rj.baidu.com/soft/detail/14840.html?ald

(1)、先用迅雷软件，将种子CREO2.0软件下载.torrent

下载下来，得到PTC_Creo_2.0_M040_SSQ文件夹。

(2)、再安装虚拟光驱软件

点击虚拟光驱软件，下一步，选择免费许可，下一步，去掉不必要的选项，仅保留文件关联和快捷方式，下一步，选择安装位置，最后得到虚拟光驱软件。

(3)、用虚拟光驱文件将Creo 安装包解压

用虚拟光驱软件打开，PTC_Creo_2.0_M040_SSQ文件夹的.iso镜像文件，然后在我的电脑 > 可移动设备下，看到BD驱动器，双击打开即可完成文件解压，得到SSQ文件夹。

(4)、许可文件网卡号替换、放置、建立路径文本

打开SSQ文件夹(含破解文件），将dat的网卡号查找>全部替换为(运行cmd输入ipconfig/all，找到以太网适配器本地连接 > 物理地址20-6A-8A-21-F6-94，点击保存。

复制SSQ.exe和dat到D盘的PTC.CRreo2.0M040.SSQ文件夹下(地址为D：\PTC.CRreo2.0M040.SSQ\Crack)，将路径地址粘贴在新建记事本中(输入D：\PTC.CRreo2.0M040.SSQ\Crack\ptc.licfile.dat)。

(5)、安装Creo软件

回到安装软件目录下，开始运行setup.exe > 安装 > 下一步 > 我接受 > 许可证源输入D：\PTC.CRreo2.0M040.SSQ\Crack\ptc.licfile.dat，下一步，更改安装目录，点击自定义去勾选语言和计算机64位数，确定，安装。

(6)、进行两次文件破解

点击D：\PTC.CRreo2.0M040.SSQ\Crack\SSQ.exe，点击look for依次找到安装的CREO2.0文件夹的Common file的M040(CREO2.0文件夹的D service Manage)，再点击look for收回，然后点击start，破解成功即可。

(7)、点击CREO2.0

首次安装都允许安装即可

学习路线(CREO软件各模块界面解释—菜单栏&快速栏&工作区、草绘/零件/工程图/装配设计讲解)

1、CRE2.0常用模块

Creo Parametric 生成三维实体：绘制曲面：组成装配体：制造：自动生成零件加工刀具路径NC程序自动生成二维工程图：
Creo Direct2.0
Creo Distributed Services Manager分布式服务设计管理	用于管理大型项目协同设计，数据管理等
Creo Layout
Creo Options Modeler
Creo Simulate
Model check
Structure
Thermal

2、主页

选择工作目录	CREO2.0草绘中可以画斜的长方形和椭圆，机构中可以创建蜗轮与斜齿轮等连接，同一个窗口可以设置单位，精度，材料；新增了人体工程学模块；新增命令查询工具的功能。 (1)、老版本不能打开旧版本文件，需要转换； (2)、旧版本ProE版本文件夹名不能用中文，但新版本Creo可以使用中文文件名，但必须设定；Creo2.0可输入中文，配置编辑器，显示在config.pro中,查找creo_less_restrictive_names选项值输入yes
选择工作目录	先设定工作目录，不像其他软件会另存为其他位置；临时目录：点击文件，设置工作目录，找到位置，确定，下边信息栏会提示成功改到位置；软件退出即不在该位置下的文夹；永久目录：右键点击桌面Proe图标的属性，更改起始位置即可；
拭除未显示的	拭除，确定即可(打开的，在对话中，便不存在了) (1)、绘制图之后尽量使用拭除当前
模型显示
系统颜色	颜色：CREO背景方案；系统颜色—颜色设置—自定义—选择CREO自定义的背景文件(百度素材库里有)—确定紫色线条：完整的面
播放跟踪文件

3、菜单栏—文件各功能详解

文件	全灰色时双击
管理文件	管理文件：文件名字一旦设定不可再修改；重命名：重命名之后不需要再点击保存，会自动更名；删除旧版本；即只会保留最新文件保存；每次保存不会覆盖原来文件，而是重新生成，最大数字为最新文件；不要点击文件直接打开，而是在软件中打开仅保留最新文件：拭除：点击-文件-删除旧版本，下边信息栏打勾即可；先保存文件—文件—拭除当前—再退出；
准备	模型属性：材料：更改为常用的cu铜材料(或文件，新建材料，给定名称、密度、材料物理性能等)，点击应用，关闭即可单位：点击设置，修改长度、质量、时间、温度等单位；也可以新建我的单位，依次给定长度质量时间等 (1)、点击分析的模型报告的质量属性，给定密度，点击下栏的眼睛按钮，即可查询信息 (2)、e+02即是10^2
选项	选项：设置以下选项完成后，点击保存，然后重新打开或新建才会看到更改以后的环境：定义运行管理映射键：修改以后会保存在config文件中；点击新建，键序列输入快捷键(qq)，给定快捷键名称(拭除内存)，点击录制，点击拭除按钮，点击停止，确定，点击保存到peizhi文件中即可。系统颜色：图元显示：是否显示基准top、Front等：基准显示设置狗熊安显示基准平面标记，或点击视图栏的显示的平面标记显示数据交换：设置输出step格式文件：保留原模型颜色；选择STEP导出格式，更改为Ap214_is，确定即可窗口设置：浏览器的设置：去掉启动时展开浏览器配置编辑器：Config文件默认设置，设置各种标准模板。
	Config常用的指定路径：指定字体路径：prot_font_dir改为Common files/M040/text/fonts，或将win7系统字体文件tiff夹拷贝自此文件夹内指定模型树路径：先设置模型树显示各个基准面，点击模型树下拉栏选择保存设置文件tree.cfg到peizhi文件夹下；mdl_tree_cfg_file更改为peizhi文件夹的tree.cfg 指定工程图格式文件路径：Pro_format_dir更改为peizhi文件夹的formats文件夹

4、上边快速栏和工作区

上边快速栏

文件管理：视图管理：简化显示：截面：点击新建，选择平面，给定截面名称，Enter，得到截面工具，参考：截面参考，拾取图中的基准平面1，打勾即得实体在平面1上的截面选项：属性：层：定向：全部：各种显示尺寸/约束/栅格/顶点：

工作区—快速栏

重新调整：以全屏形式显示对象放缩：放缩对象显示样式：着色，消隐，线框视图方向：六种视图观察方向视图管理器：以各种显示尺寸/约束/栅格/顶点/注释/坐标系：以草绘视图：着色草绘器显示过滤器：显示尺寸、约束、栅格、顶点以下仅在造型中有显示所有视图：即工作区出现四个视图活动平面方向：可视镜像：

(0)、CREO：CREO软件中如何设置和使用各种标准模板文件(asm组件模板、drw工程图模板、prt零件模板)、零件模板的定制、创建零件自动产生绘图、绘图模板的定制之详细攻略

CREO：CREO软件中如何设置和使用各种标准模板文件(asm组件模板、drw工程图模板、prt零件模板)、零件模板的定制、创建零件自动产生绘图、绘图模板的定制之详细攻略_听雪闻歌的博客-CSDN博客

(1)、CREO：CREO软件新建之草绘(.sec)、零件(.prt)、组件(.asm)、制造(.mfg)、绘图(.drw)、格式(.frm)、报表(.rep)、图表(.dgm)、布局简介、使用方法之详细攻略

CREO：CREO软件新建之草绘(.sec)、零件(.prt)、组件(.asm)、制造(.mfg)、绘图(.drw)、格式(.frm)、报表(.rep)、图表(.dgm)、布局简介、使用方法之详细攻略_听雪闻歌的博客-CSDN博客

(2)、CREO：CREO软件之草绘【草绘】之设置、获取数据、操作、基准、草绘、编辑、约束、尺寸、检查、构造模式的使用方法之详细攻略

CREO：CREO软件之草绘【草绘】之设置、获取数据、操作、基准、草绘、编辑、约束、尺寸、检查、构造模式的使用方法之详细攻略_听雪闻歌的博客-CSDN博客

(3)、CREO：CREO软件之零件【模型】、【分析】、【注释】、【工具】&【视图】、【柔性建模】、【编辑】、【造型】、【渲染】的简介及其使用方法之详细攻略

CREO：CREO软件之零件【模型】、【分析】、【注释】、【工具】&【视图】、【柔性建模】、【编辑】、【造型】、【渲染】的简介及其使用方法之详细攻略_听雪闻歌的博客-CSDN博客

(4)、CREO：CREO软件之工程图界面的简介(【创建】、【布局】、【表】、【注释】、【插入页面】、【装配图出工程图】、【将视图转为绘制图元】、【工程图输入到CAD中去修改】)图文教程之详细攻略

CREO：CREO软件之工程图界面的简介(【创建】、【布局】、【表】、【注释】、【插入页面】、【装配图出工程图】、【将视图转为绘制图元】、【工程图输入到CAD中去修改】)图文教程之详细攻略_听雪闻歌的博客-CSDN博客

(5)、CREO：CREO软件之装配设计界面的简介、装配图设计流程、常见方法(主控件TOP DOWN设计、骨架模型TOP DOWN设计、记事本模型设计)、案例应用(图文教程)之详细攻略

CREO：CREO软件之装配设计界面的简介、装配图设计流程、常见方法(主控件TOP DOWN设计、骨架模型TOP DOWN设计、记事本模型设计)、案例应用(图文教程)之详细攻略_听雪闻歌的博客-CSDN博客

5、左边框和下栏

左边框

模型树显示：点击下拉栏，可切换为层树层：可将线条以层隐藏掉；点击下拉栏，新建图层，依次拾取工作区所有的线条(先按右键，再左键拾取)，确定，右边栏新增了一层，右键选择隐藏即可设置：如果树下没有特征(拉伸等)命令，点击模型树的设置，树过滤器，点击要显示的图标(如特征等)，确定即可在此插入：向上移动，即会隐藏经过的命令，增加或修改之后再移回即可合并组：Ctrl多选右键成组层树：隐藏选中的几何；点击右键新建层，给定名,001，接着(内容下)拾取要选择的几何，接着层树中找到001，鼠标右键隐藏，然后随便选一个层，右键选择保存状况即可

下栏

若只选择某一特性，学会经常使用选取过滤器！智能：智能选择选取特征：鼠标靠近，显示加亮状态，选取几何：用于选择图元中的点线面；在模型树已选取特征前提下，鼠标靠近，显示加亮状态点击特征：几何：选择图元中的点线面环形面：利用母面和公共边快速选择环形面；先单击母面，按住 Shift选择公共边可种子面：先选取区域任意一块面片，按住Shift选择终止边界可基准：面组：解释：
