EPLAN电气图实例：PLC输入输出配置（5）

EPLAN电气图实例--PLC输入输出配置（5）

上期回顾（上一期完成了81页扩展模块70SM1的16I 16Q的配置）：

这期主要做82页扩展模块70SM2的输入配置

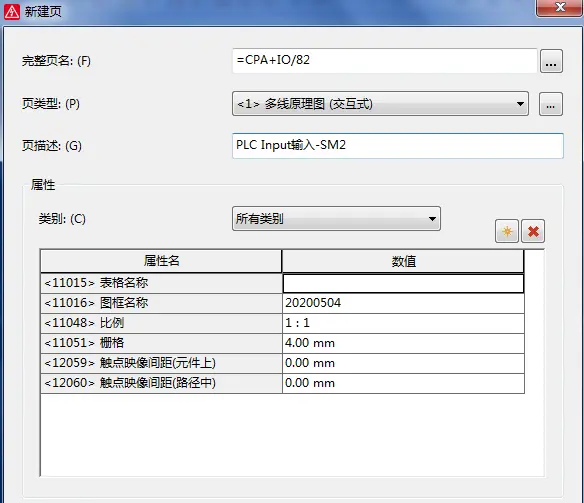

1.0 新建82页SM2

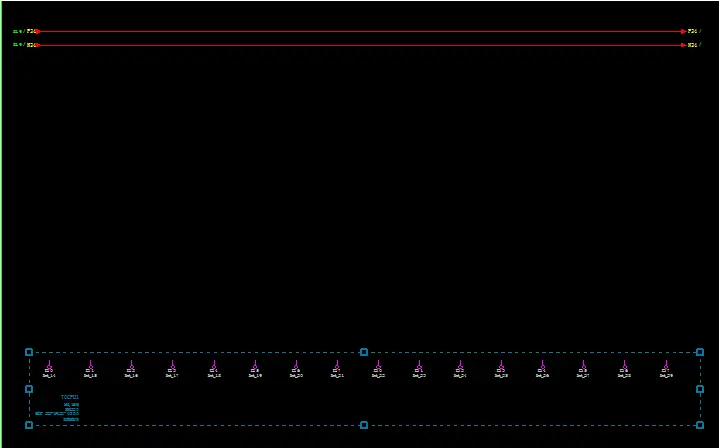

2.0 因为SM1跟SM2都是16输入16输出，直接把81的PLC盒子跟24V电源复制到82页，注意X Y方向要对齐

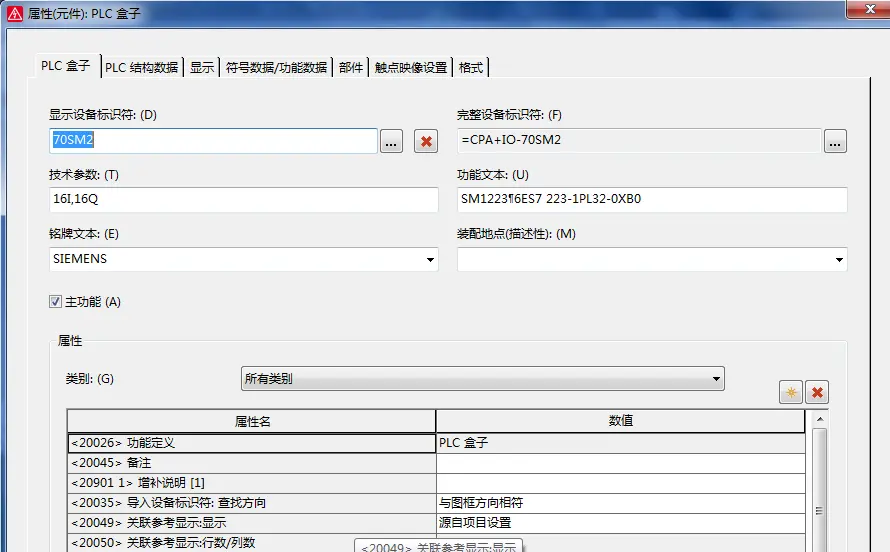

3.0 更改PLC盒子的设备标识符

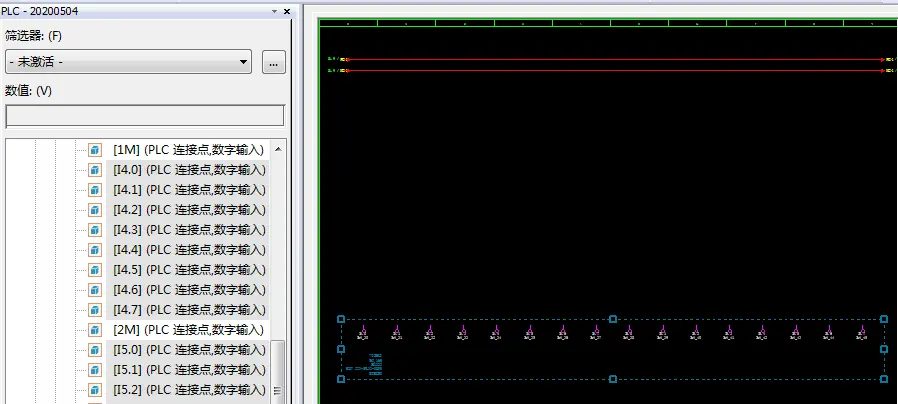

4.0 项目数据--PLC--导航器，把导航器的PLC--70SM2的点位复制到图中

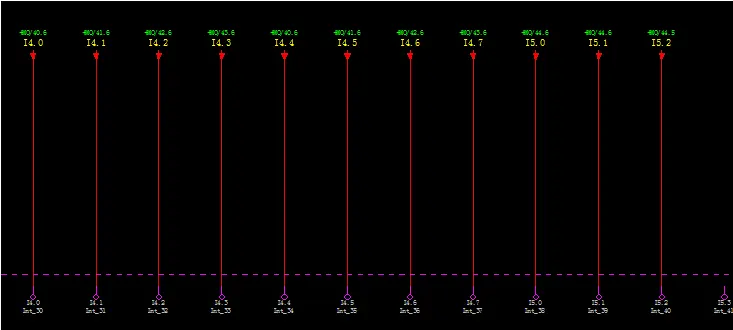

5.0 插入13个中断点，配置13个输入信号

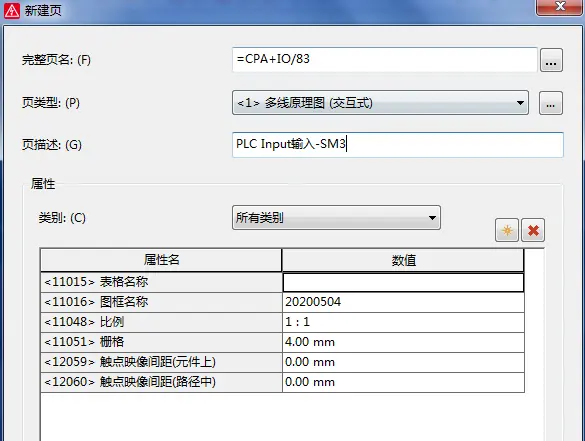

6.0 新建83页70SM3的输入输出设置

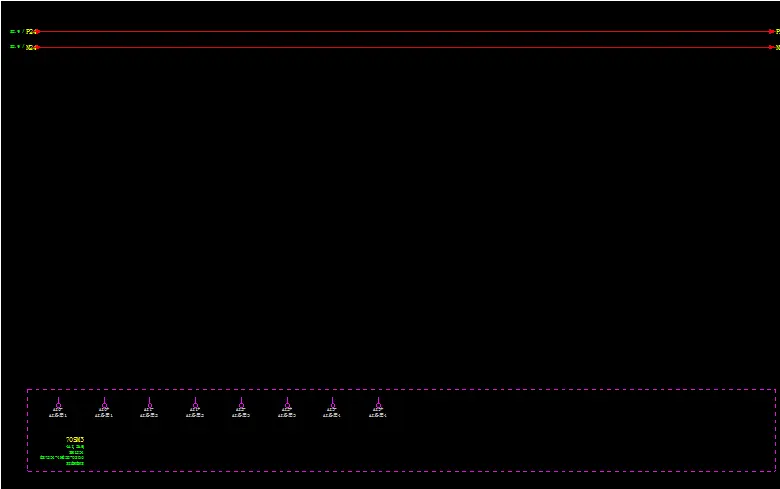

7.0 跟80页的操作一样，首先复制后，更换PLC的设备标识符，更换PLC的设备接入点

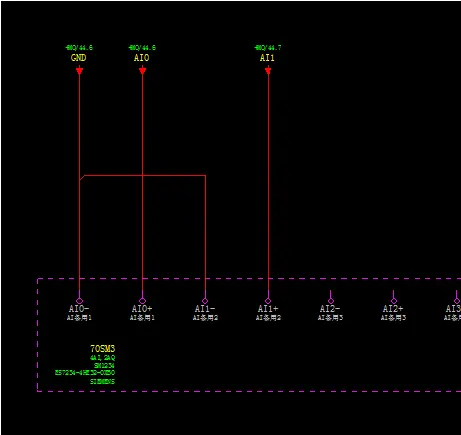

7.1 配置伺服的两个模拟量输入，这一页也就好了,注意GND应该接模拟量的负极

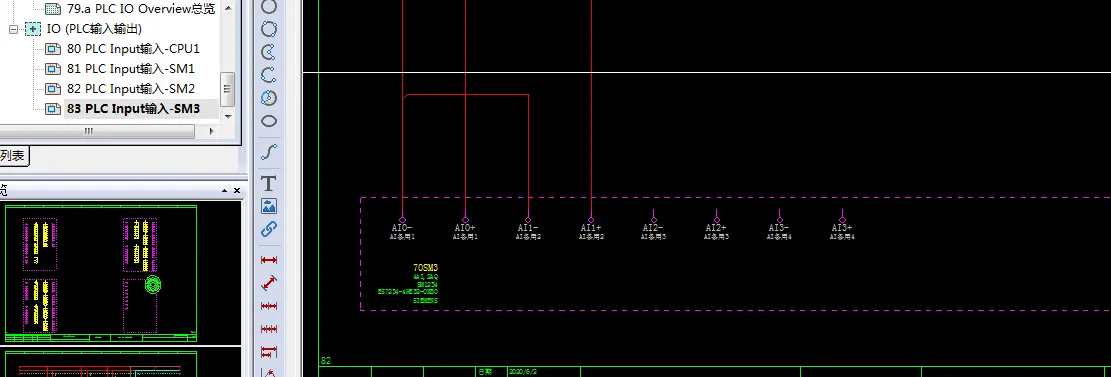

这次的进度如下，完成了所有模块的输入：
