Altium Designer学习笔记：Day 5学习要点

非电气对象放置（辅助线和文字）

原理图中的非电气属性包含辅助线、文字注释，可以增强原理图的可读性，必须搞清楚“放置-绘图工具-线”和“放置-线”的区别。这个之前也讲过。

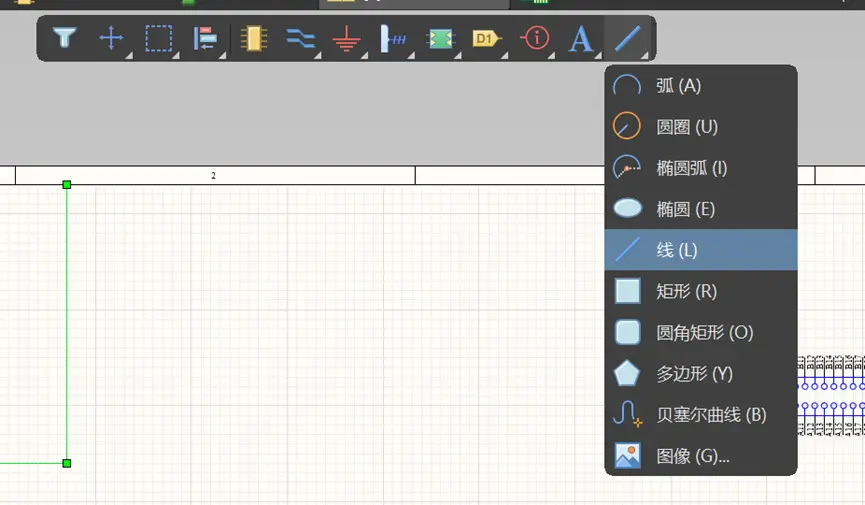

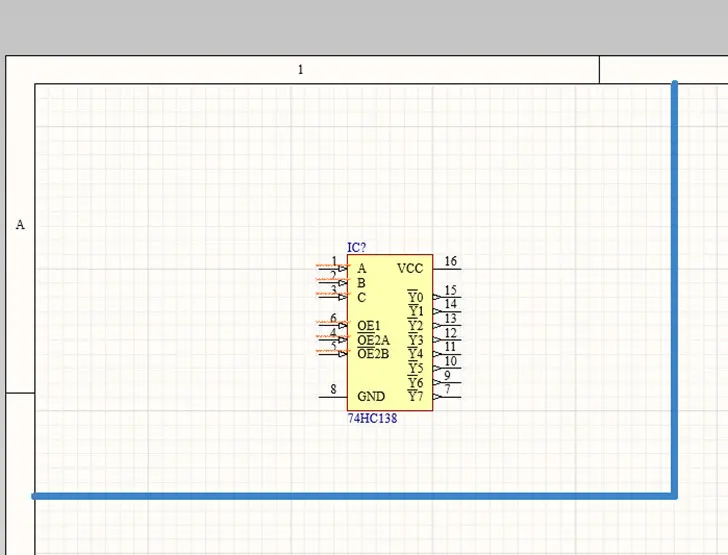

1、 画一个矩形框，方便区分：

可以对线条粗细和颜色做修改

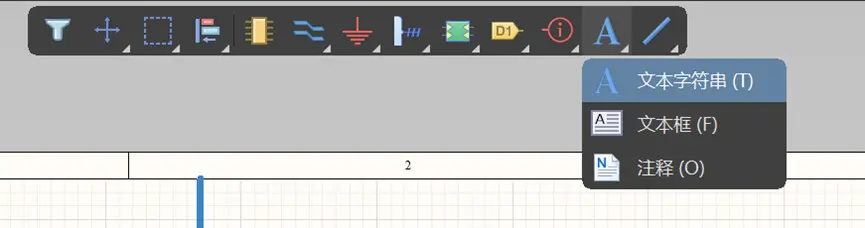

还可以加文本字符串：

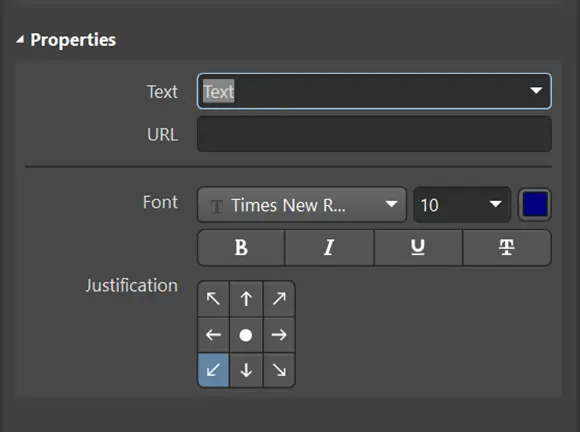

双击之后修改字符串中文本的内容

同理可以修改其大小和颜色



元器件的位号编号排序及注意事项

原理图设计中经常涉及到复制的功能，复制完成之后会存在位号重复或者同类型与案件编号杂乱的现象，使得后期的BOM表的整理不方便，重新编号可以使得设计和维护更加方便

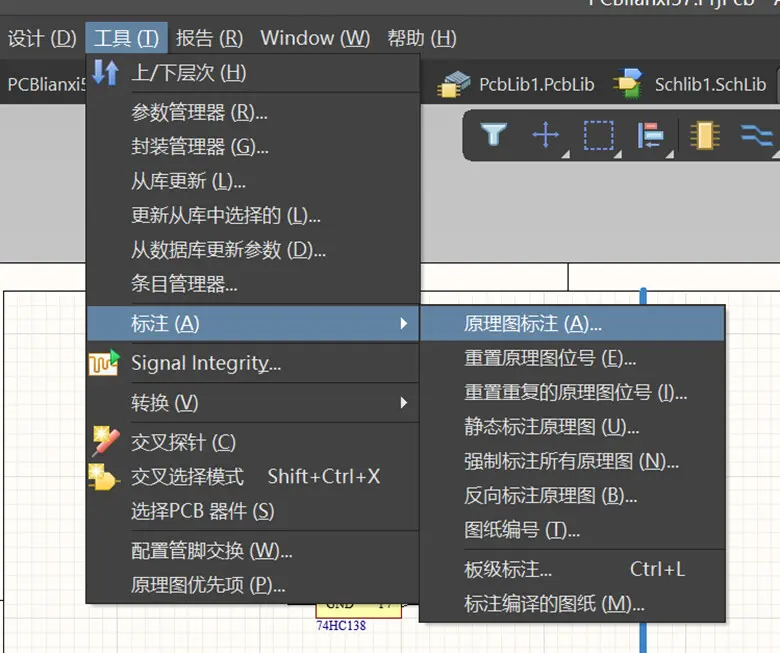

AD中有个特定的工具：

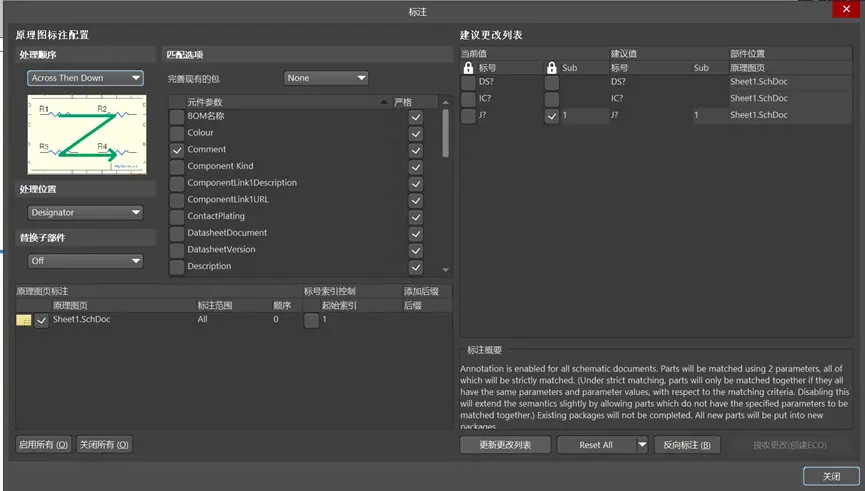

进去之后先点击复位（reset all）再点更新更改列表：（右下角）

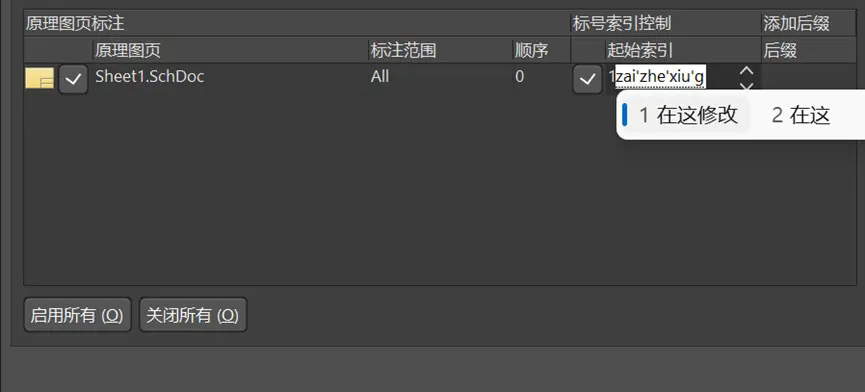

如果想更改编号的起始数字，可以在左下脚这个方框这里直接进行修改，这样：

（记得在前面勾选一下）

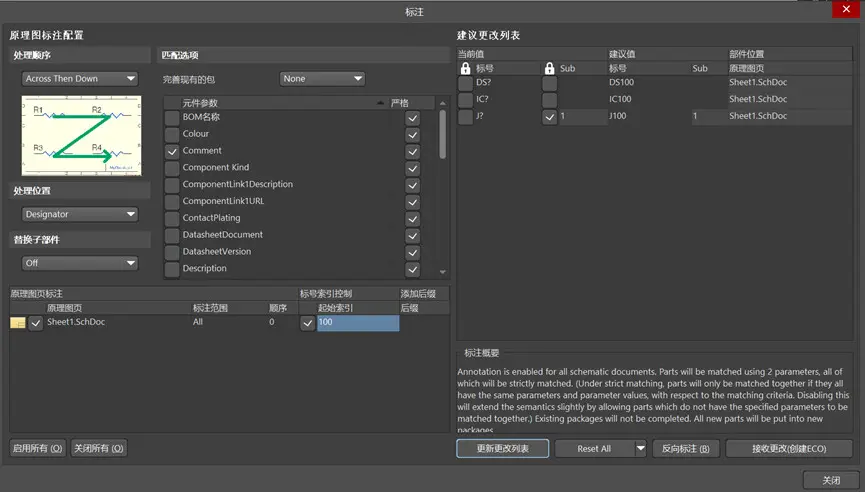

按照流程走完，如果改成100，则改完的结果是这样的：

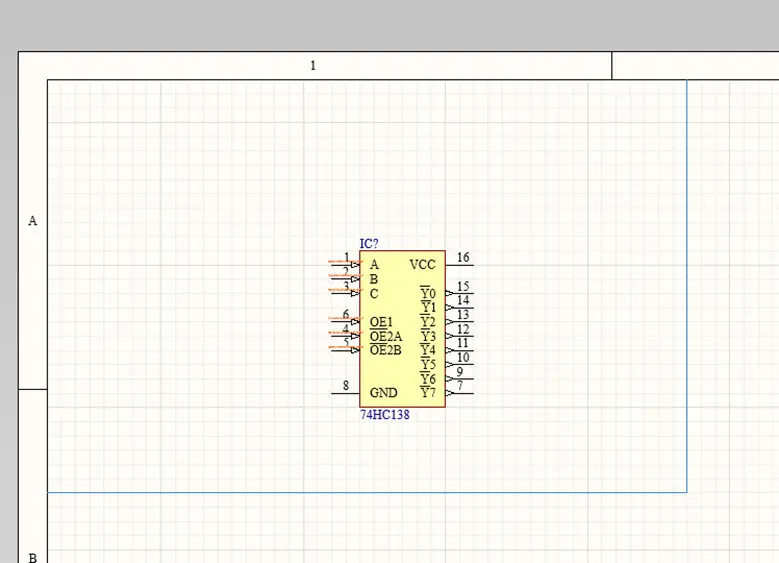

还有一个问题：有的时候复制完一个元器件之后其位号会变成“？”想要让它复制之后位号递增，就需要做这样一件事：

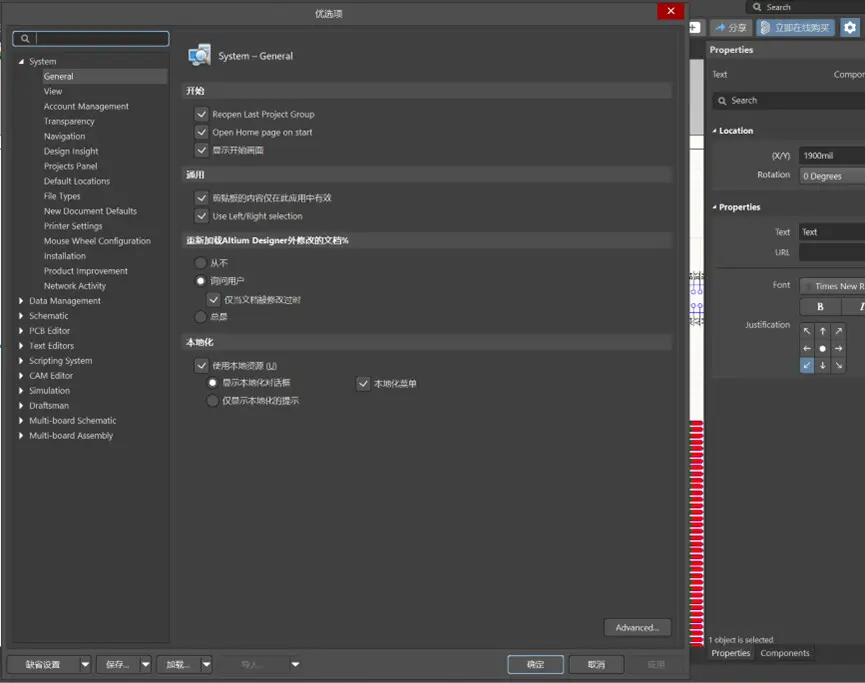

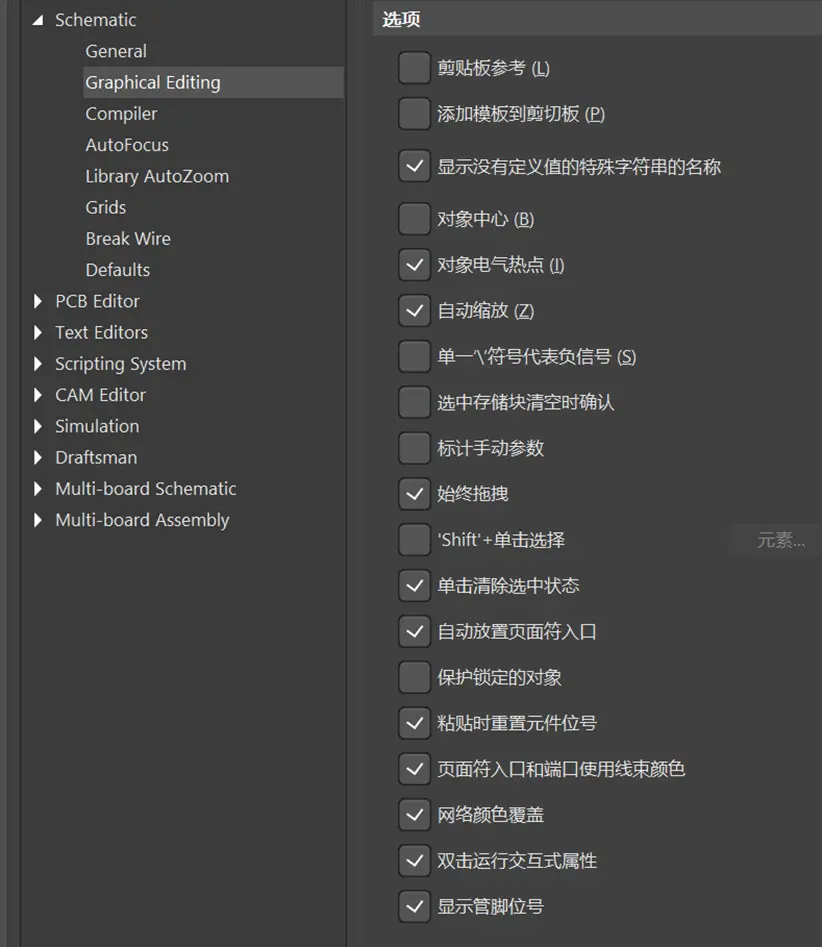

找到右上角的设置：（就是右上角的小齿轮）

找到下面这个，取消勾选，就可以了

如何快速查找原理图中的元件：

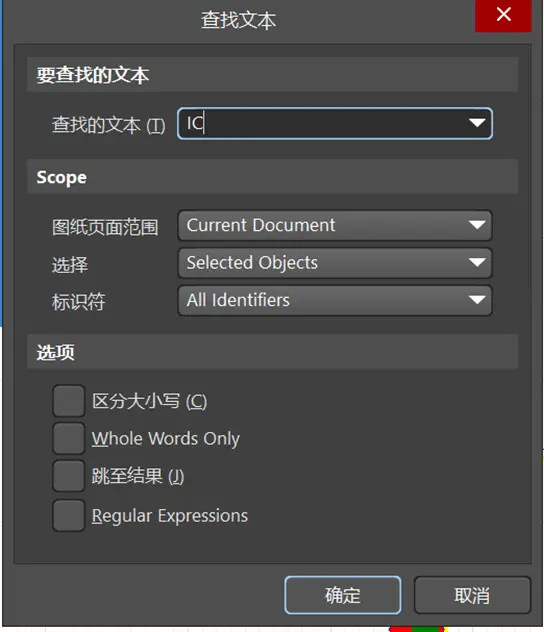

方法1：ctrl+F

快捷键，用于查找文本

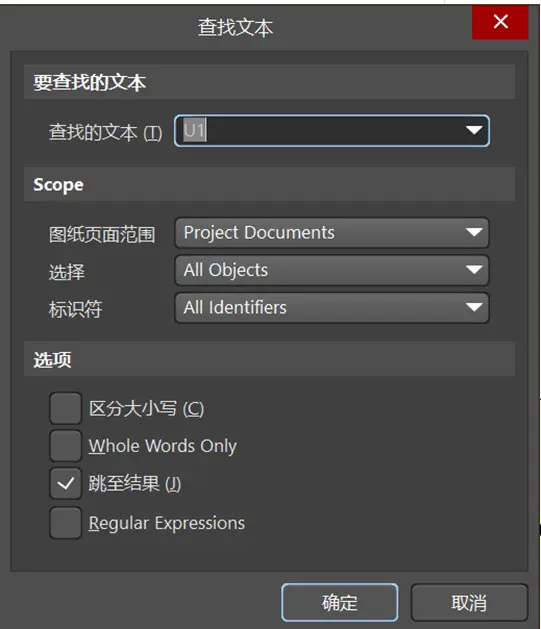

上图中需要做设置：selected objects改一下，跳至结果勾选一下

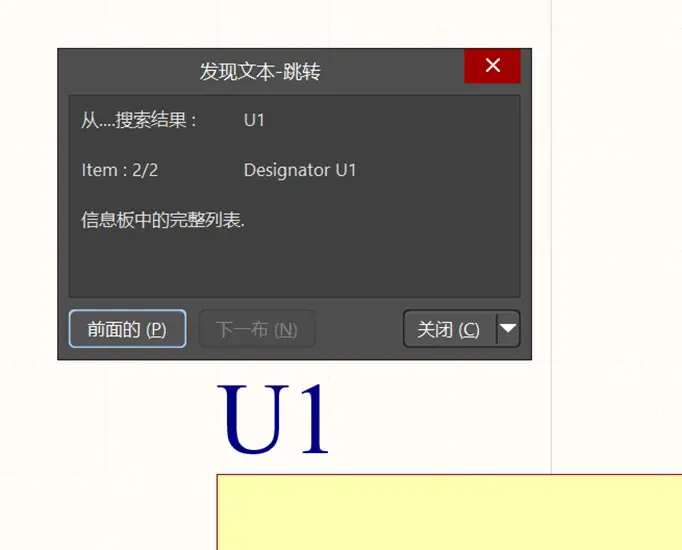

跳转U1结果如下：（

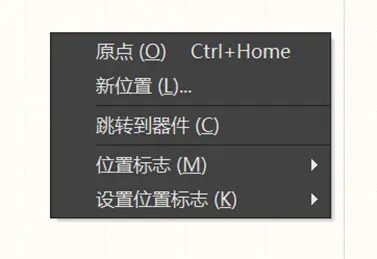

方法2：快捷键J：跳转，和上面一样



原理图常见错误的编译和检查：

在完成对原理图的设计之后，需要对其进行常规性的检查核对，在设计完原理图之后，设计PCB之前，工程师可以利用软件自带的ERC功能对常规的一些电气性能进行检查，避免常规性错误。

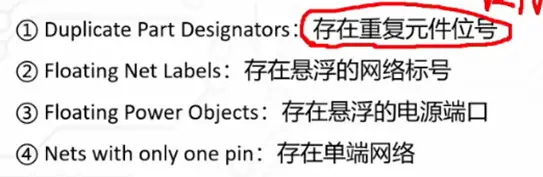

常见错误包括：

第一个很好懂，不解释

第二个就是说网络标签没有放在线上，放歪了，没在线上，就悬浮了。

另外需要注意，网络标签直接放在管脚上面也叫做网络悬浮，只能放在导线上

最后一个：单端网络，就是两根本来应该对应同一个网络标签的端口，由于输入错误，网络标签不一样了，这两根线就相当于没有成功链接上，就相当于开路了。

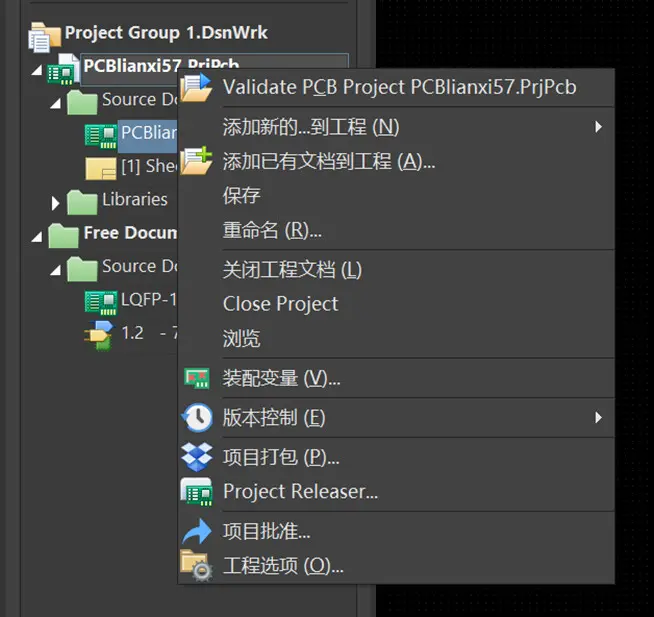

找到这里的工程选项

点进去之后认准这个

这就是第一个

这是二三

这是4

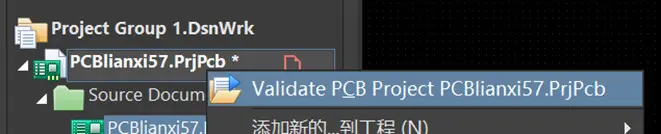

都设置成致命错误之后确定，回到主界面，找到项目，选择这一项：

就会有一些message

如果找不到了，从panel里面调取就行

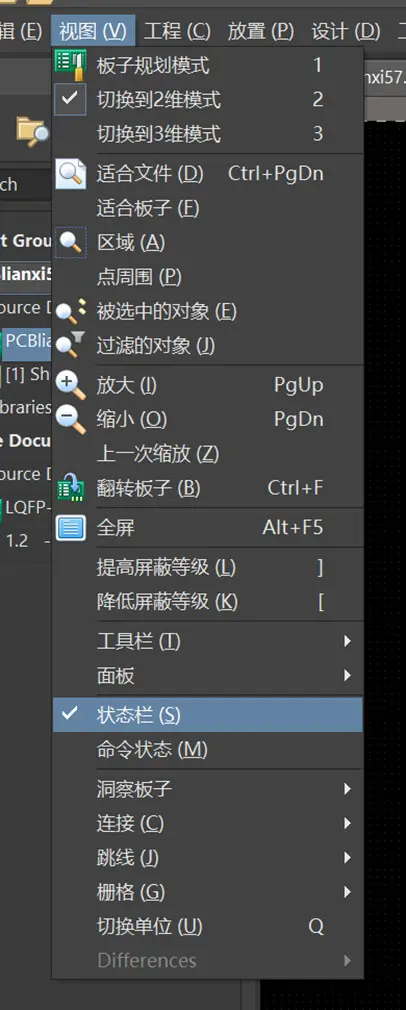

如果找不到右下角的panel，去视图栏，找“状态栏”

Message里面可能会有这种提示；

这个的意思就是说，格点没对上



等下问问贾总这种情况是什么意思

今天学到这
