ANSYS专题：3D梁与壳单元刚性连接，解决自由度不匹配与传力中断难题

在ANSYS中处理梁单元与壳单元的连接时，常因自由度（DOF）不匹配导致力矩无法传递，出现“机构运动”或应力奇异。我整理了这套基于MPC184刚性梁与约束方程（CE）的实战方案，帮你实现不同维度单元间的刚性连接，确保弯矩和剪力无损传递。

一、问题现象与业务痛点

在模拟框架结构、薄壁容器或复杂支架时，将3D梁（Beam188/189）与壳（Shell181）直接共节点连接，常遇到以下现象：

● 力矩传递失效：壳单元只有5个自由度（缺少绕法向的旋转自由度ROTZ），梁单元的扭矩无法传递给壳体，导致连接处像“铰链”一样转动。

● 应力集中异常：连接点出现极高的应力集中，且网格加密后不收敛，这是典型的刚体位移或约束不足表现。

● 求解报错：出现“Pivot ratio exceeded”警告，提示刚度矩阵奇异。

二、原因深度分析

1. 自由度缺失：3D梁单元每个节点有6个自由度（UX, UY, UZ, ROTX, ROTY, ROTZ），而壳单元节点只有5个自由度（UX, UY, UZ, ROTX, ROTY）。当两者共用节点时，梁的ROTZ自由度是“悬空”的，导致力矩无法传递。

2. 节点位置不重合：梁的中性轴与壳的中面往往不在同一平面（存在偏心），直接共节点会引入虚假的弯矩或忽略偏心效应。

3. 刚性区域定义错误：简单的耦合（CP）只能约束平动自由度，无法约束转动自由度，导致连接处缺乏抗弯刚度。

三、完整解决步骤（核心）

本流程基于ANSYS 2021 R1/R2版本，采用MPC184刚性梁单元法，这是目前处理此类问题最稳健的方法。

1. 第一步：几何建模与节点准备

1. 创建独立节点：

   ○ 在梁的端点位置创建一个关键点（KP），生成梁单元。

   ○ 在壳的连接边缘，不共用节点，而是保留壳的原有节点。

2. 定义刚性区域主控节点：

   ○ 在梁端点位置创建一个独立节点（作为MPC的主节点）。

   ○ 选择壳边缘的一排节点作为从节点。

2. 第二步：定义MPC184刚性单元

MPC184单元专门用于模拟多点约束，其中“刚性梁/杆”选项最适合此类连接。

1. 定义单元类型：

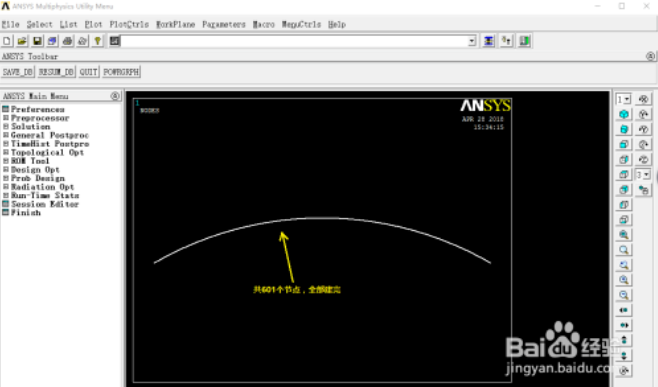

2. 生成刚性连接：

   ○ 将梁端点节点（主节点）与壳边缘的多个节点（从节点）通过MPC184连接。

   ○ 这相当于在梁端和壳边缘之间建立了一个“刚性蜘蛛网”，强制它们保持相对位置不变。

【专家提示】：MPC184会自动处理平动和转动自由度的耦合，无需手动编写约束方程，且能完美传递弯矩和扭矩。

3. 第三步：约束方程法（备选方案）

若版本较老不支持MPC184，可使用约束方程（CE）手动建立关系。

1. 建立转动约束：

   ○ 利用壳边缘两个节点的平动自由度来模拟转动。

   ○ 公式：ROT_Beam = (UY_Node2 - UY_Node1) / Distance。

2. 耦合平动自由度：

   ○ 使用CP命令耦合UX, UY, UZ。

【避坑指南】：约束方程法对节点编号和几何位置极其敏感，稍有不慎就会导致方程冲突。建议优先使用MPC184。

四、预防与优化建议

1. 网格协调性：虽然MPC184允许非共节点连接，但壳边缘的网格密度应与梁的截面尺寸相匹配，避免因刚性区域过大导致局部应力失真。

2. 结果验证：在连接处施加单位力矩，检查壳边缘的变形模式是否符合平截面假定。

3. 许可资源优化：复杂的MPC连接会增加方程数量，消耗更多求解器许可。建议部署“格发许可优化器”，它能自动回收闲置的ANSYS求解器许可，生成可视化的资源报表，帮助管理员合理分配计算资源，避免因许可不足导致计算任务排队。

五、常见问题 FAQ

Q1: 使用MPC184后，连接处应力过大怎么办？ A: 这是刚性连接的特性，应力集中是真实的。若需查看真实应力，应在连接处过渡区域细化网格，或使用接触单元模拟半刚性连接。

Q2: 梁与壳存在偏心时如何处理？ A: MPC184刚性梁会自动考虑几何偏心。只需确保主节点（梁端）和从节点（壳边缘）位于正确的物理坐标即可，无需额外定义偏心距。

Q3: 能否用CERIG命令代替MPC184？ A: 可以。CERIG命令本质上是自动生成约束方程，效果与MPC184类似，但MPC184作为实体单元，在前后处理中更直观，且支持非线性分析。
