Cadence Virtuoso gmid曲线绘制方法

gmid表达式

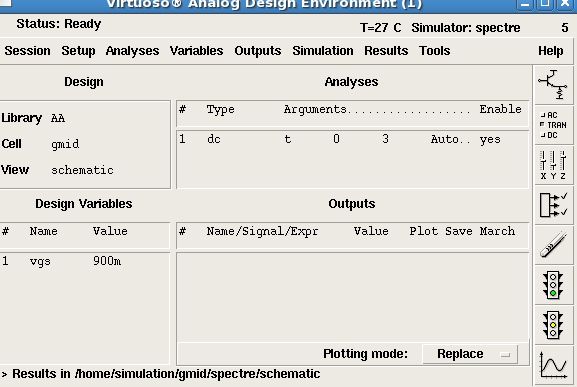

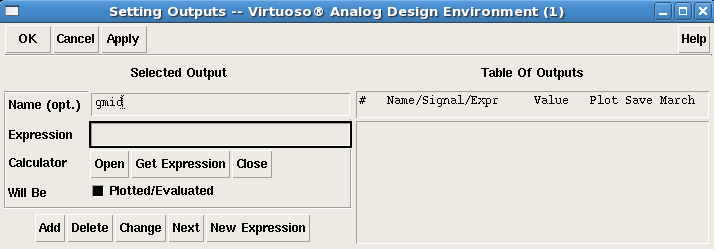

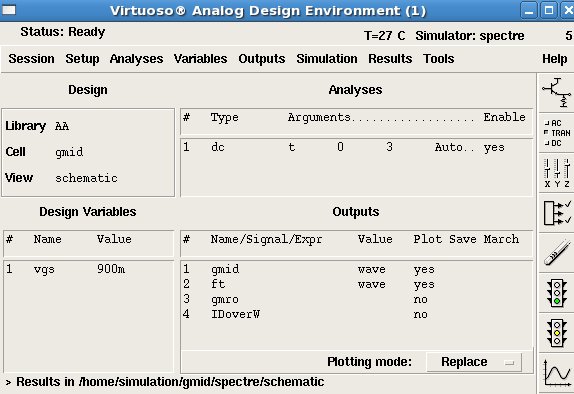

dc仿真结束后Outputs-setup

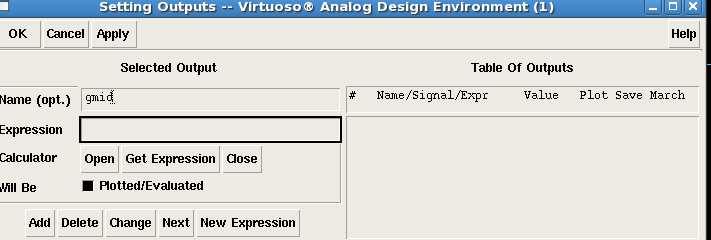

输出名称 点击open

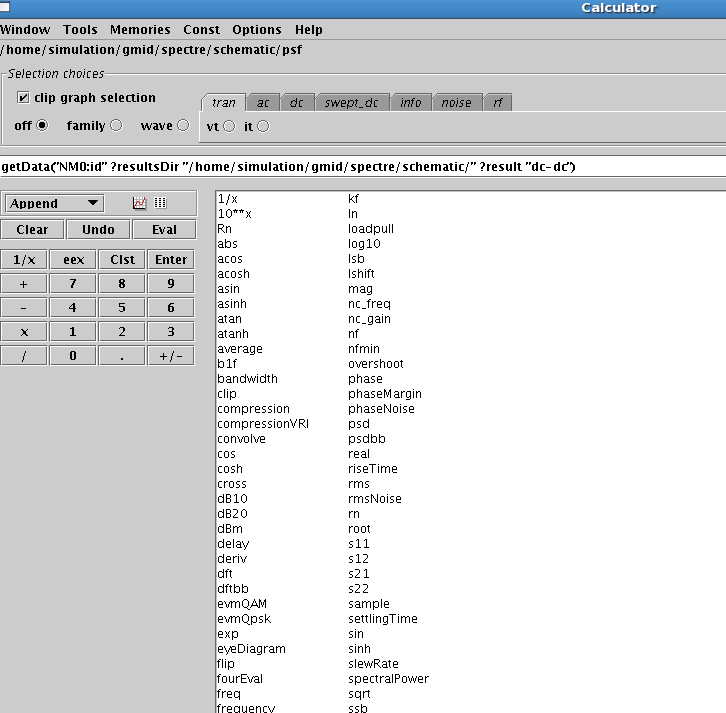

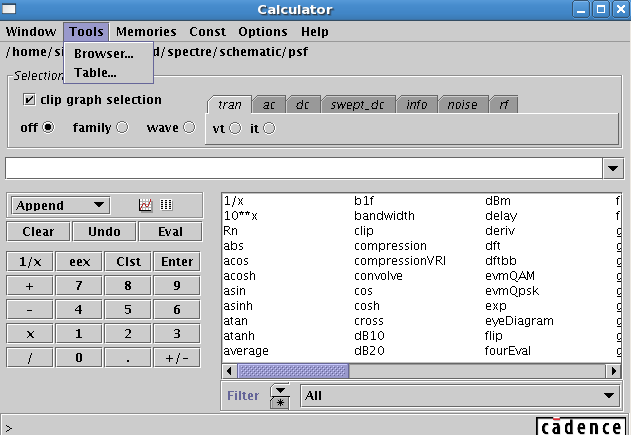

打开计算器 Tools-Browser

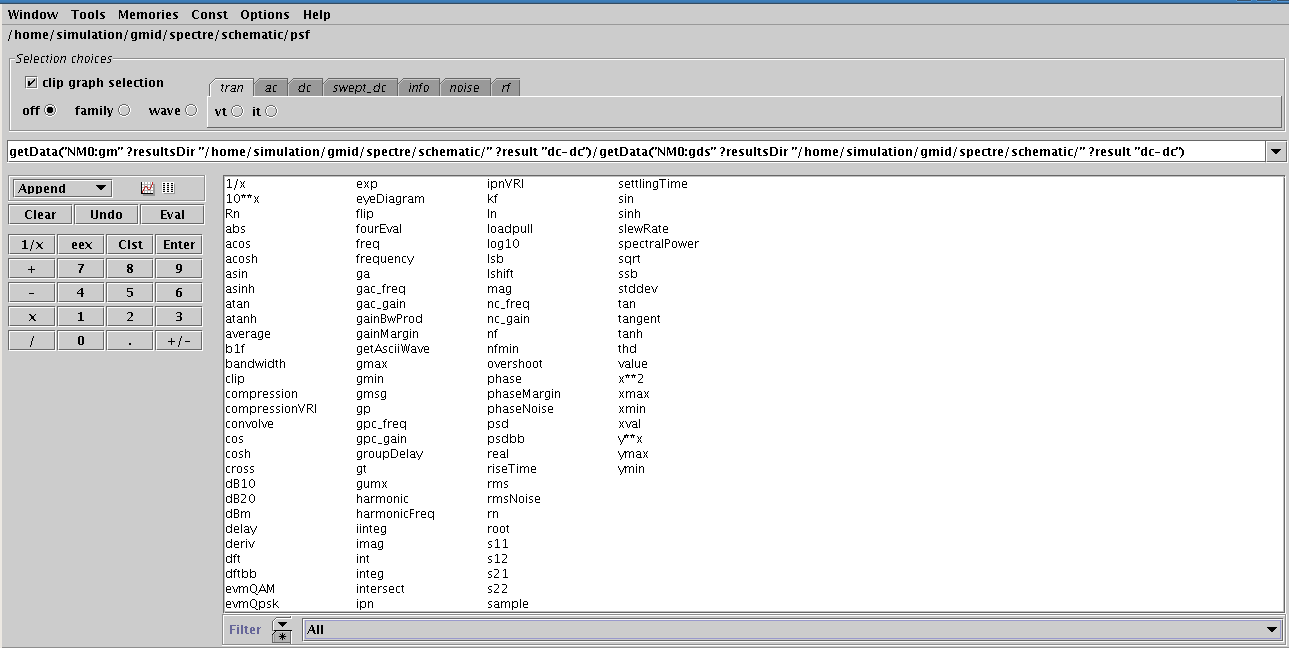

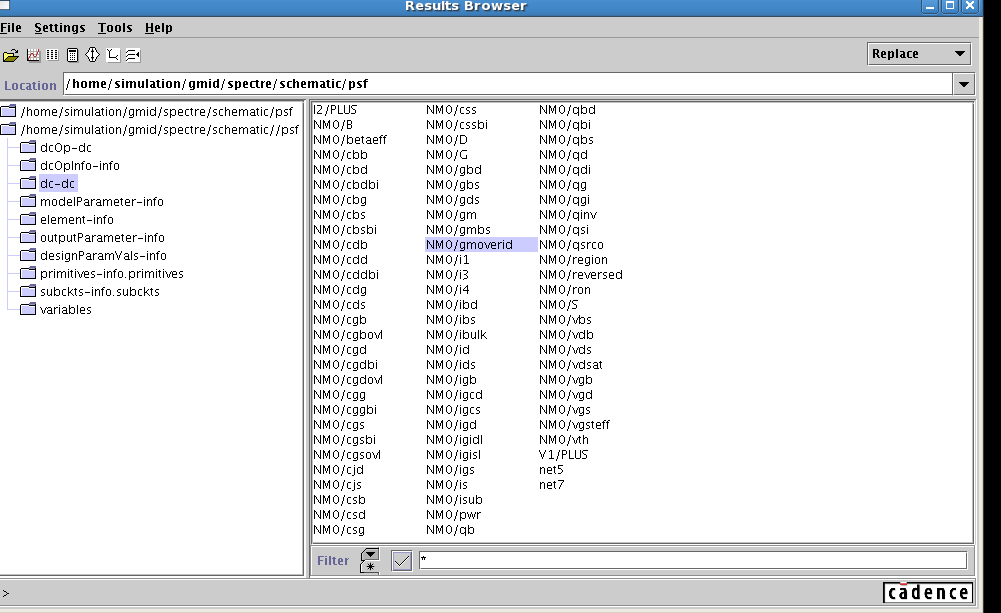

在dcdc里面找到gmoverid

右击calculate

此时gmoverid表达式已经出现在计算器里面，

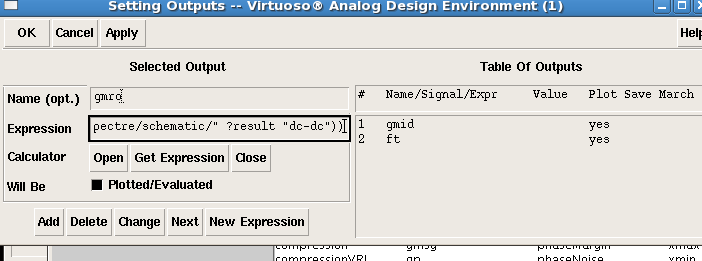

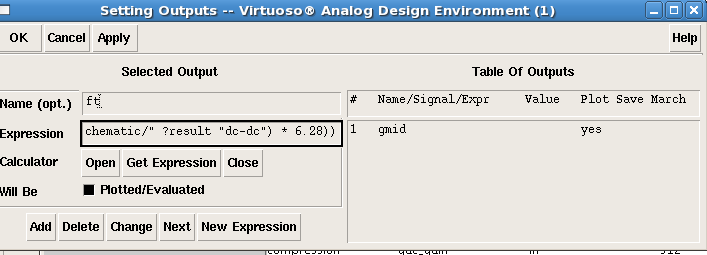

在下图中选择Get Expression获得这个表达式，点击add添加，gmid表达式就添加好了。

ft表达式

下面添加ft表达式，ft=gm/（2πcgg）

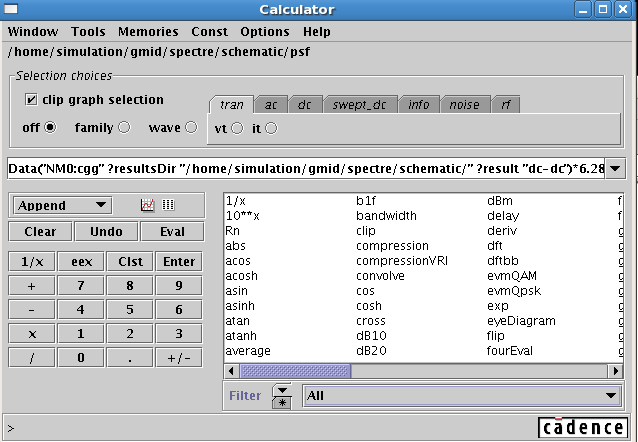

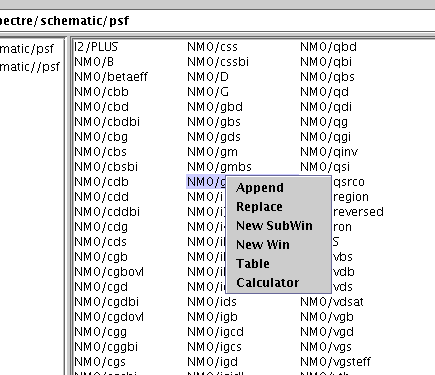

清除刚才计算器里面的内容，同样的方法，首先在dcdc里面找到gm的值右击calculate，再在dcdc里面找到cgg右击calculate，此时计算器里面的是cgg表达式，在表达式最后面输入*6.28

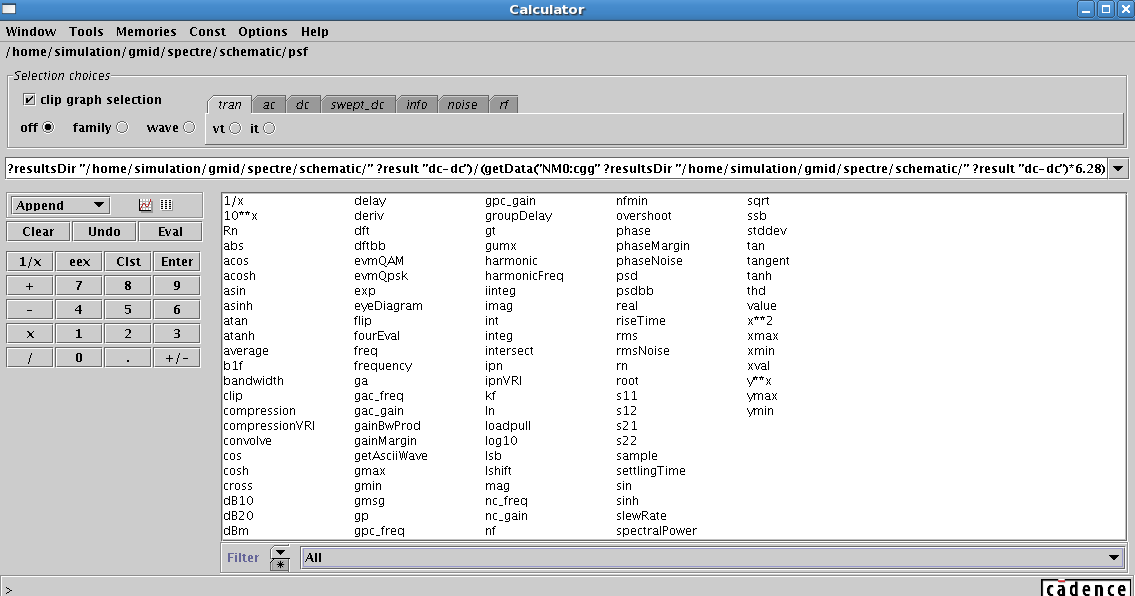

再选择计算器里面的除号即可得到ft表达式

Get Expression，add

本征增益表达式

下面添加本征增益的表达式gmro=gm/gds

选择gm，选择gds，除号。

电流密度

id/w曲线

上述相同的方法先找到id

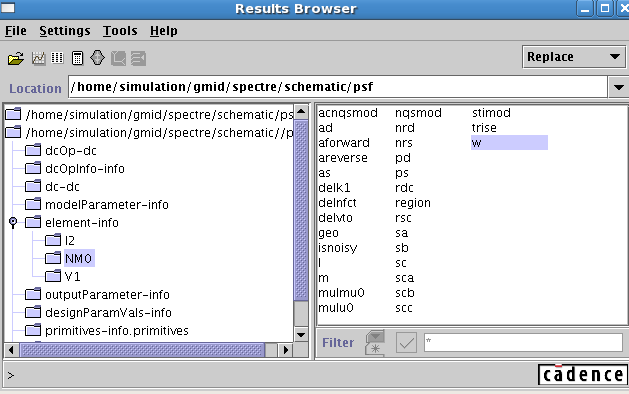

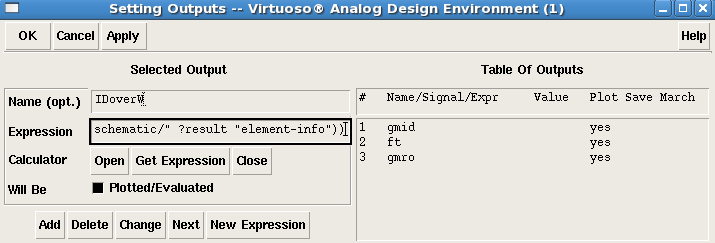

w在element-info文件夹里面，右击放在计算器里面，按除号，可以得到id/w的值

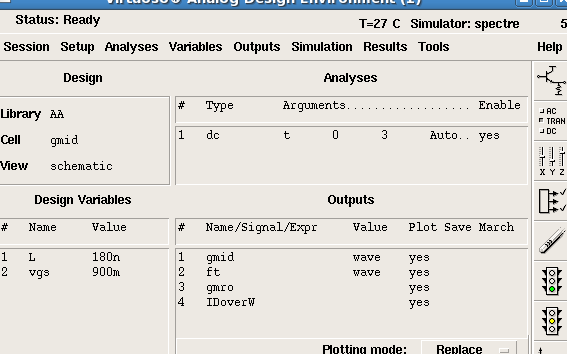

所有的公式编辑好之后，最好保存下来，这样下次用的时候直接load就行了。

画图

接下来画图，两个两个曲线画，先选gmid和ft曲线图

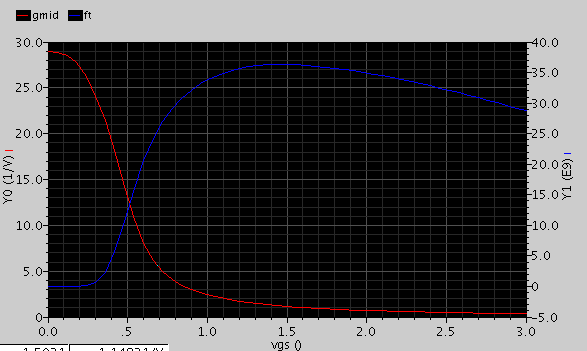

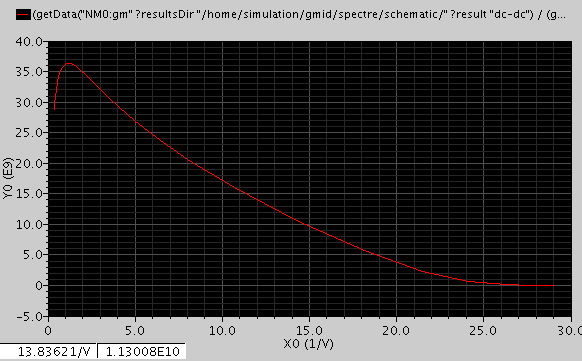

画出来是下图这样，但是gmid曲线是以gmid为横坐标的，所以要修改一下

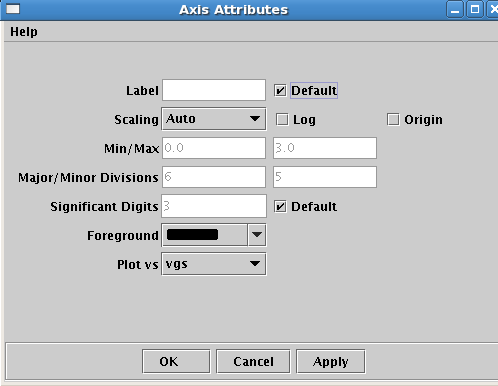

点击坐标的vgs，把plot vs里面的vgs换成gmid

这样就是横坐标为gmid，纵坐标为ft的曲线图。

同理可以画出gmid-gmro，以及gmid-idw曲线。

对沟道长度进行参数扫描

把所有的曲线都设置成plot

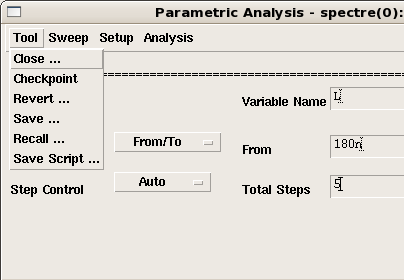

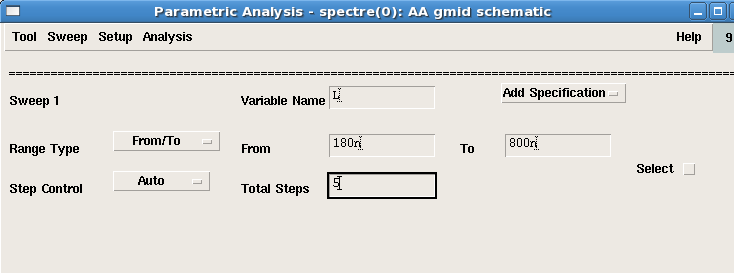

ADE-Tools-参数扫描

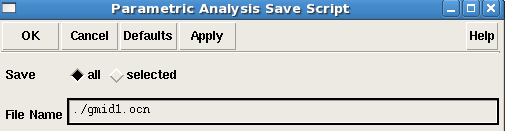

保存为ocn脚本，tool-save script

OK保存

需要对脚本进行修改

首先把所有plot语句删除，再添加新的窗口，定义xy曲线，三幅图像。

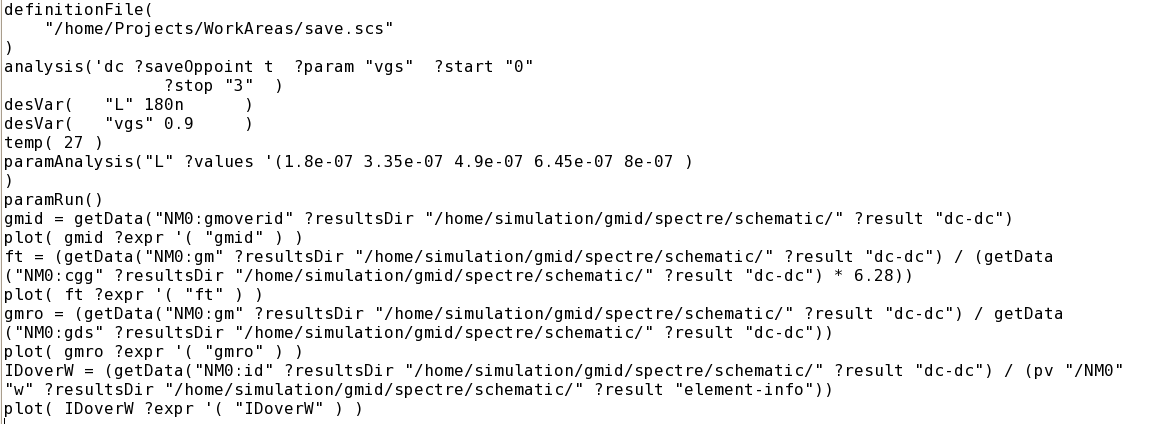

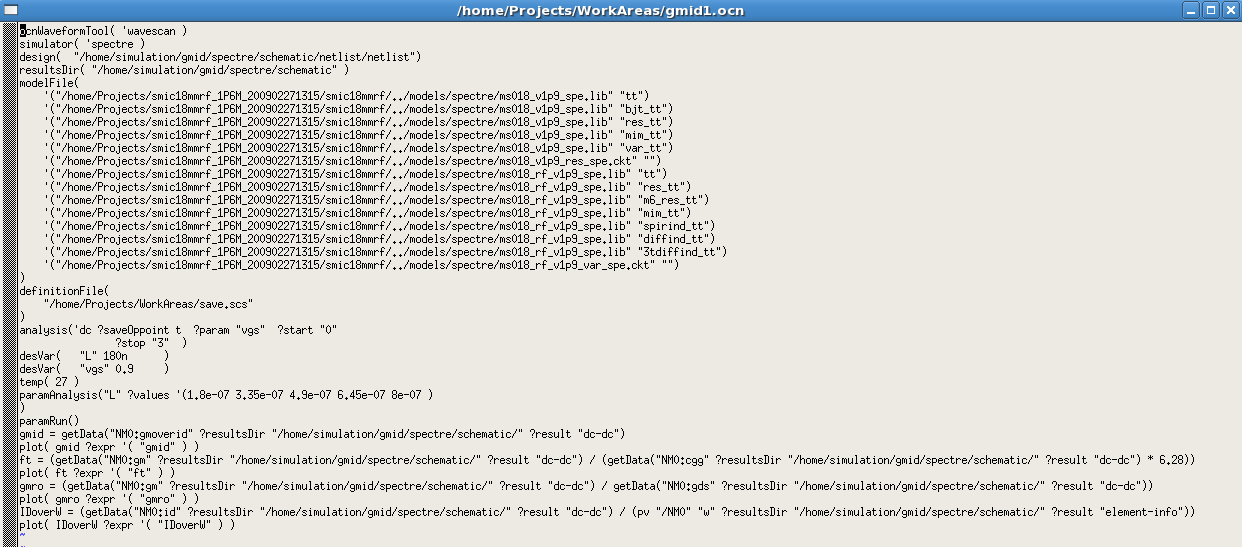

修改前

paramRun()

gmid = getData("NM0:gmoverid" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc")

plot( gmid ?expr '( "gmid" ) )

ft = (getData("NM0:gm" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") / (getData("NM0:cgg" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") * 6.28))

plot( ft ?expr '( "ft" ) )

gmro = (getData("NM0:gm" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") / getData("NM0:gds" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc"))

plot( gmro ?expr '( "gmro" ) )

IDoverW = (getData("NM0:id" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") / (pv "/NM0" "w" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "element-info"))

plot( IDoverW ?expr '( "IDoverW" ) )

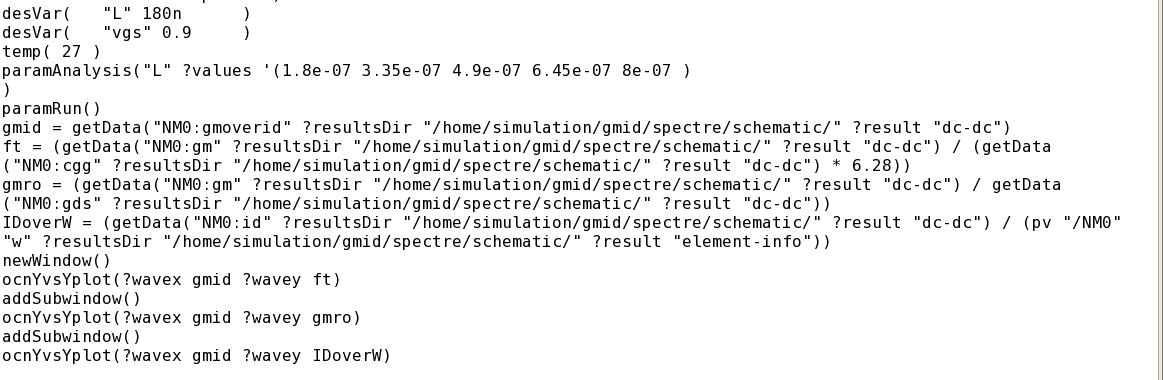

修改后

paramRun()

gmid = getData("NM0:gmoverid" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc")

ft = (getData("NM0:gm" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") / (getData("NM0:cgg" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") * 6.28))

gmro = (getData("NM0:gm" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") / getData("NM0:gds" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc"))

IDoverW = (getData("NM0:id" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "dc-dc") / (pv "/NM0" "w" ?resultsDir "/home/simulation/gmid/spectre/schematic/" ?result "element-info"))

newWindow()

ocnYvsYplot(?wavex gmid ?wavey ft)

addSubwindow()

ocnYvsYplot(?wavex gmid ?wavey gmro)

addSubwindow()

ocnYvsYplot(?wavex gmid ?wavey IDoverW)

保存

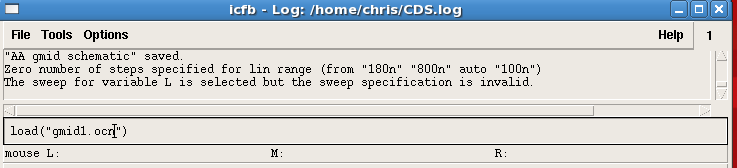

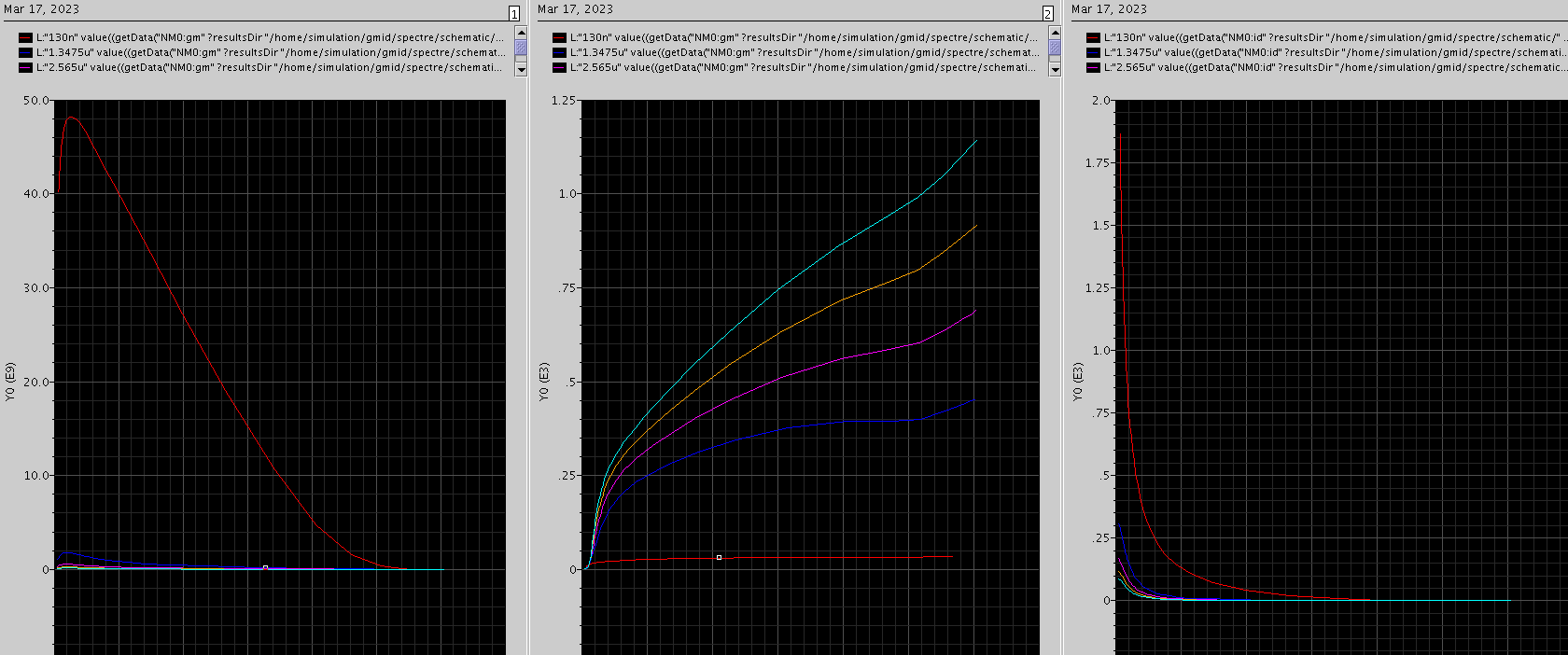

运行ocn脚本，不需要ADE了，在icfb里面，load刚才的ocn脚本
