在ABAQUS软件中，表示自由度时，坐标轴编号是1，2，3（对应轴X Y Z） ;U1表示沿坐标轴1方向上的平移自由度；UR1表示坐标轴1上的旋转自由度。

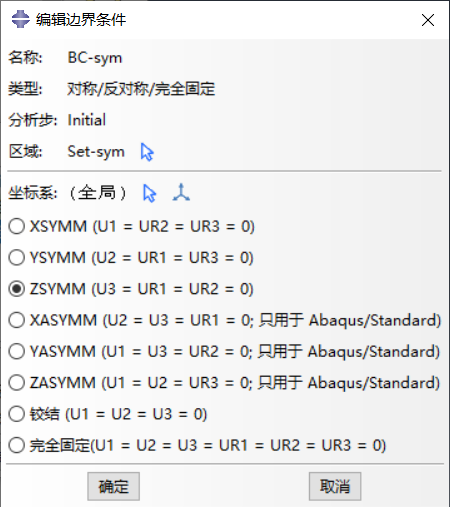

SYMM是Symmetry（对称）的缩写 。ZSYMM表达的含义是，首先它是对称边界条件，然后具体的含义是‘对称面是与坐标轴3（Z轴）垂直的平面‘。

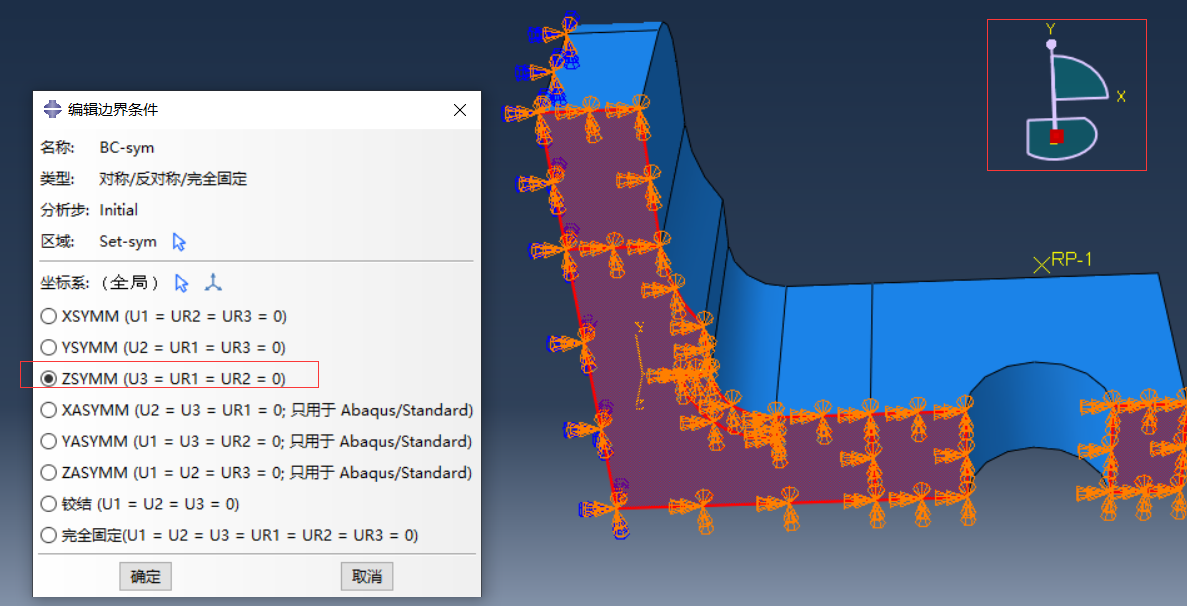

以实例为例：
很容易看出，该三维模型我仅分析了其一半，因此高亮区域需设置为对称约束。显然，此对称面（高亮区域）垂直于Z轴（参见右上角），故应选择ZSYMM约束类型。
希望能帮到你，一起加油！
