第三章：EB配置DIO输出（基于S32K144）教程

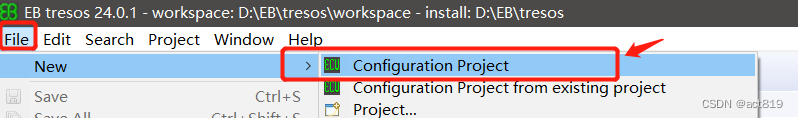

1:新建工程

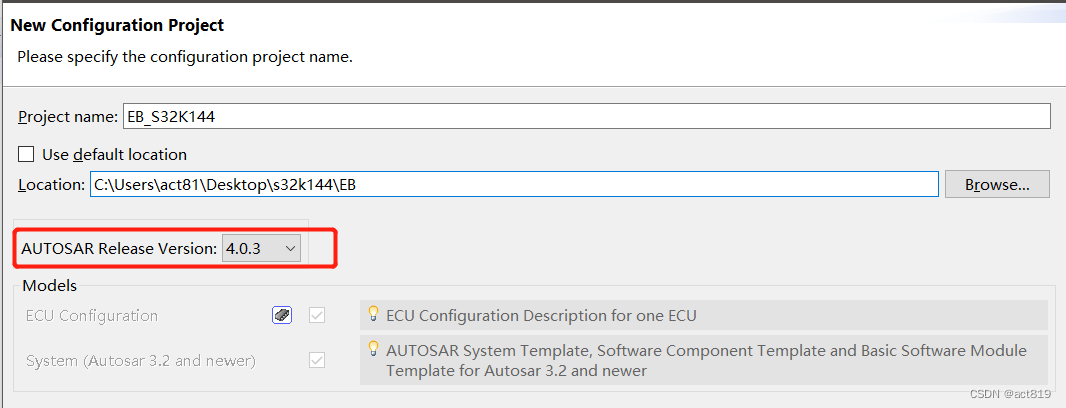

   选择autosar版本4.0.3.

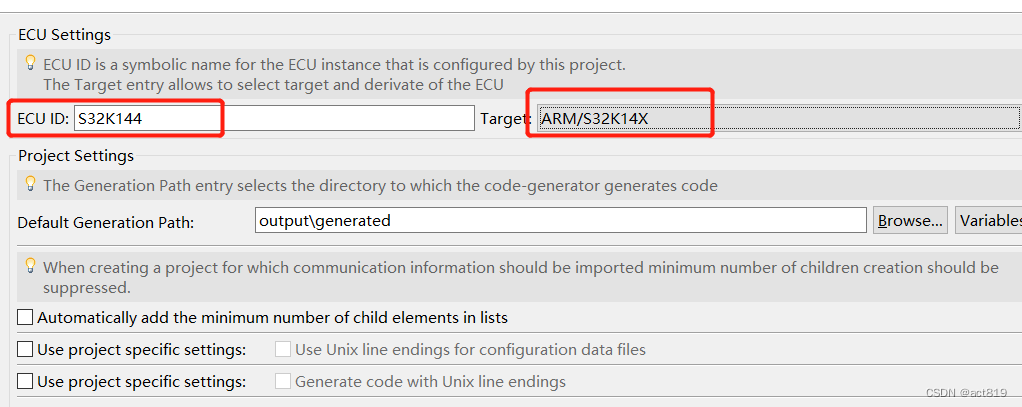

   选择ECU名称。

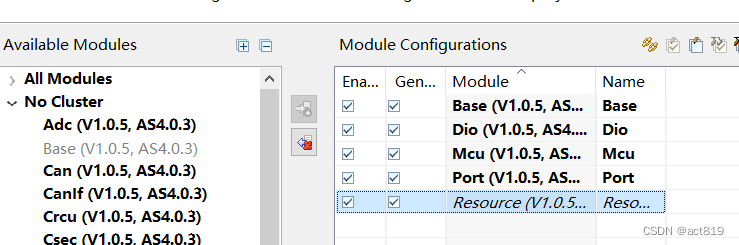

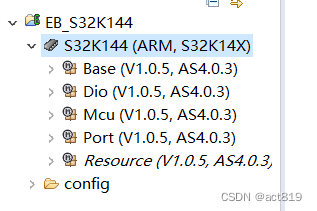

   添加Base,Dio,Mcu,Port模块。

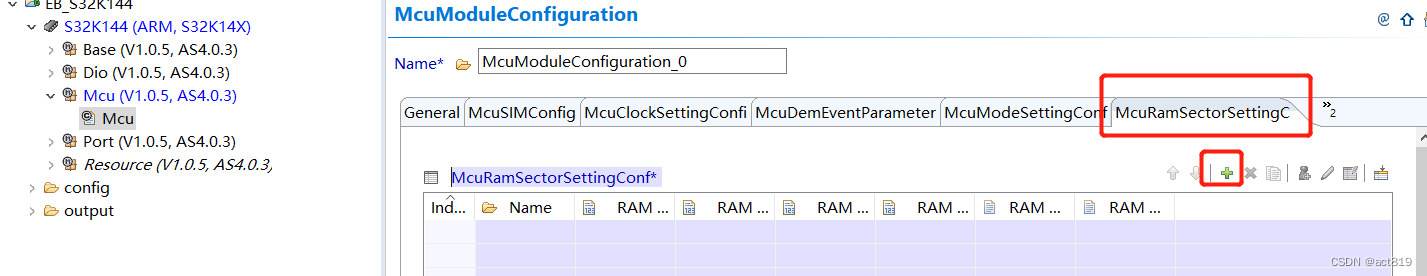

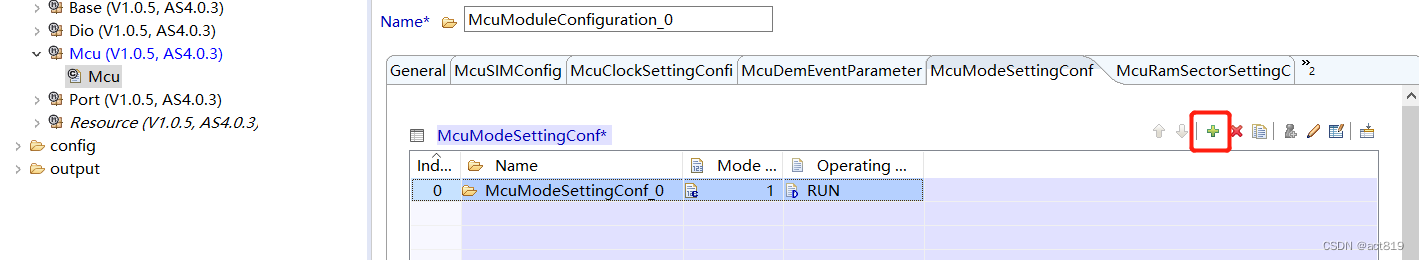

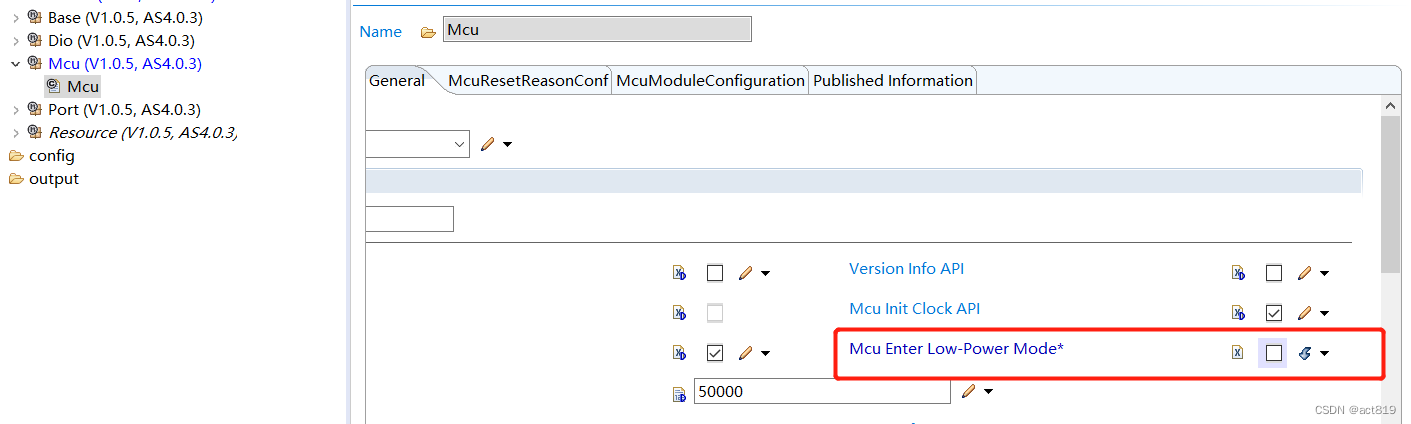

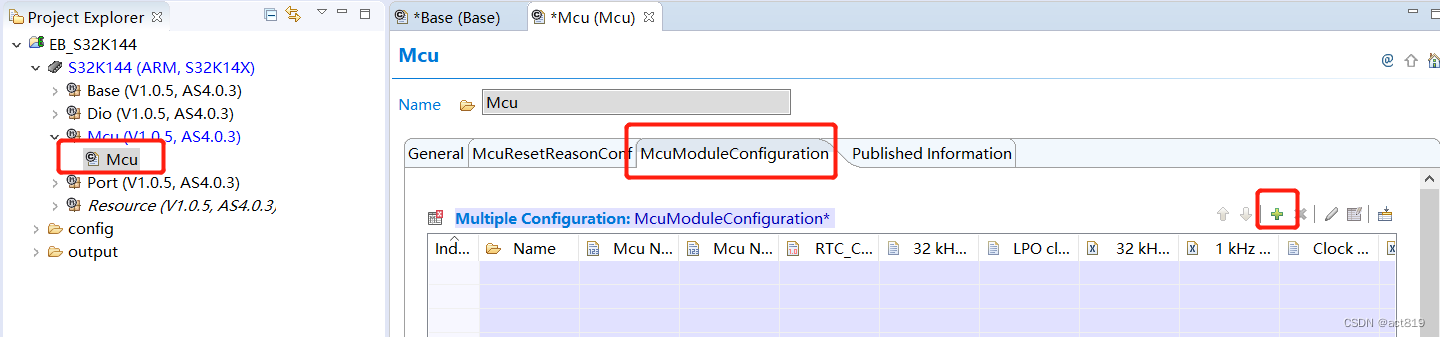

配置MCU模块

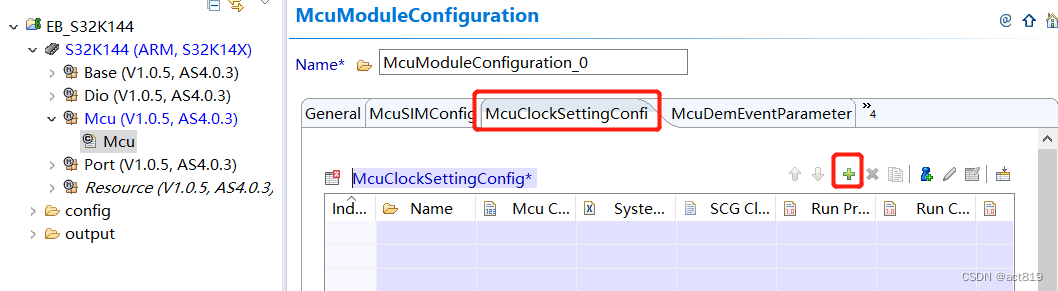

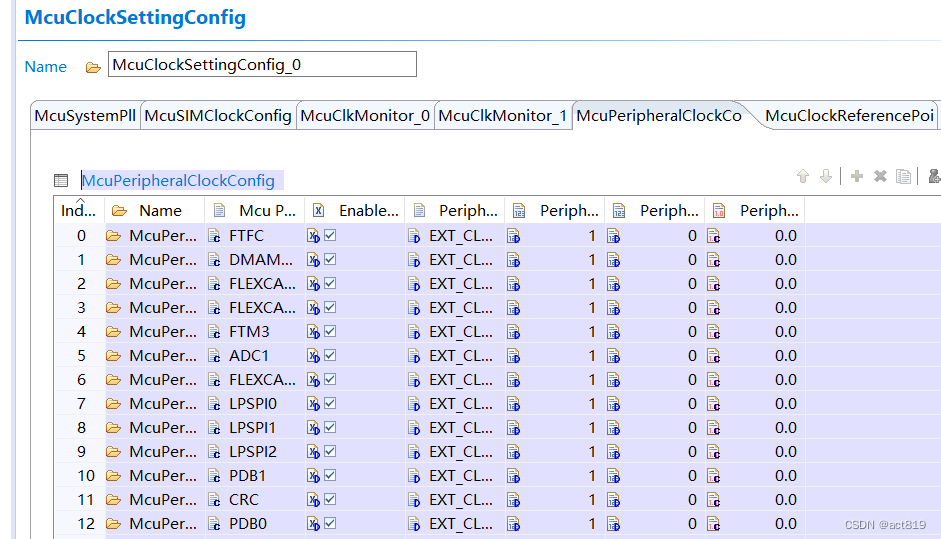

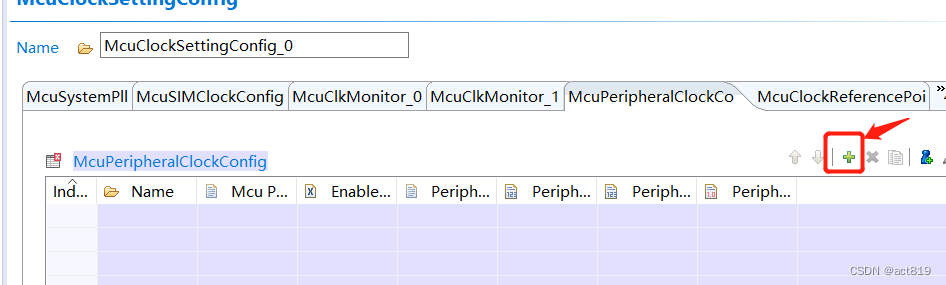

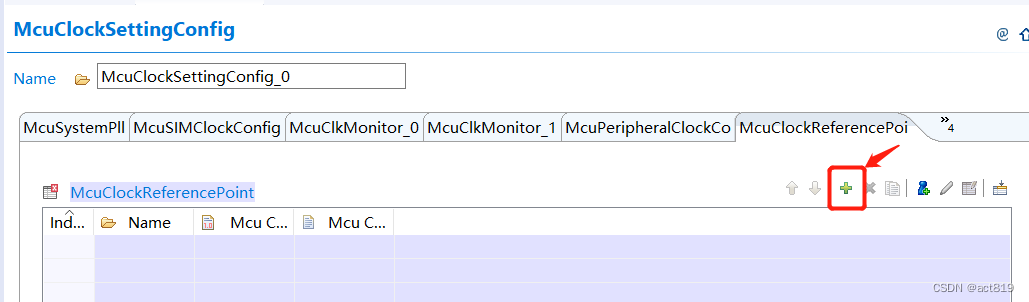

   配置模块 时钟 (添加32个):

Port模块

配置四个烧录 引脚 及一个RESET引脚，和三个引脚输出。

PORTA = 0；

   JTAG_TMS: PTA4--------------->PortPin Pcr:4

   JTAG_TDO: PTA10--------------->PortPin Pcr:10

   RESER: PTA5--------------->PortPin Pcr:5

   LED_BLUE: PTA6--------------->PortPin Pcr:6
PORTB = 32；

   LED_GREEN: PTB0--------------->PortPin Pcr:32
PORTC = 64；

   JTAG_TCLK: PTC4--------------->PortPin Pcr:68

   JTAG_TDI: PTC5--------------->PortPin Pcr:69

   LED_YELLOW: PTC8--------------->PortPin Pcr:72

PortPin Pcr = Port Number + Pin Number

   Port Number：PORTA = 0；PORTB = 32；PORTC = 64；PORTD = 96；PORTE = 128；

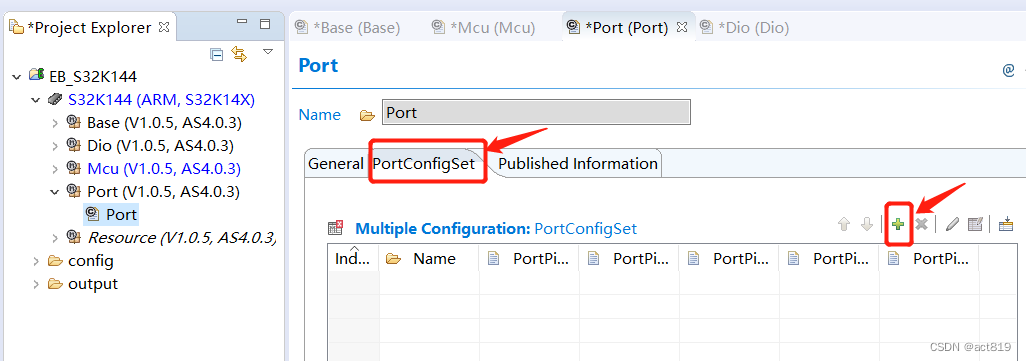

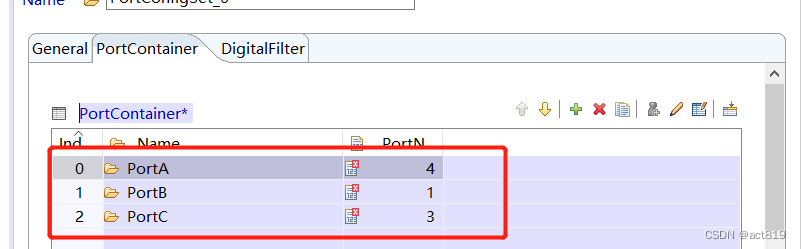

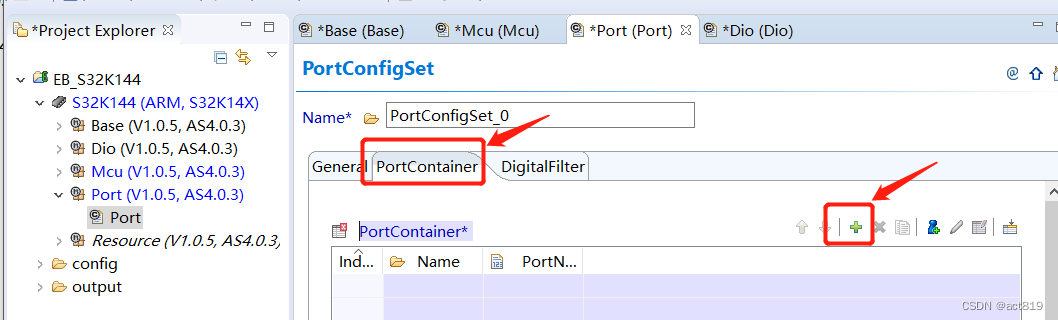

   新建三个改名为PortA,PortB,PortC.

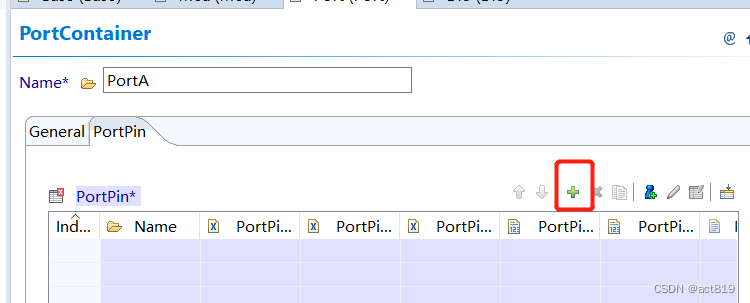

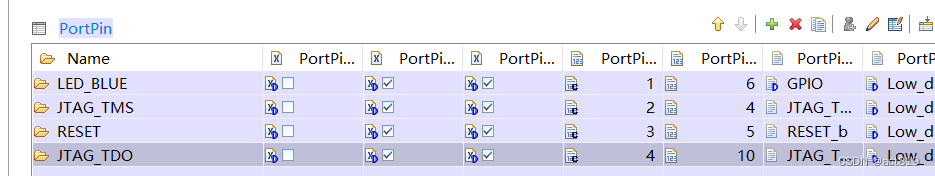

PortA添加4个引脚,LED_BLUE,JTAG_TMS,RESET,JTAG_TDO。

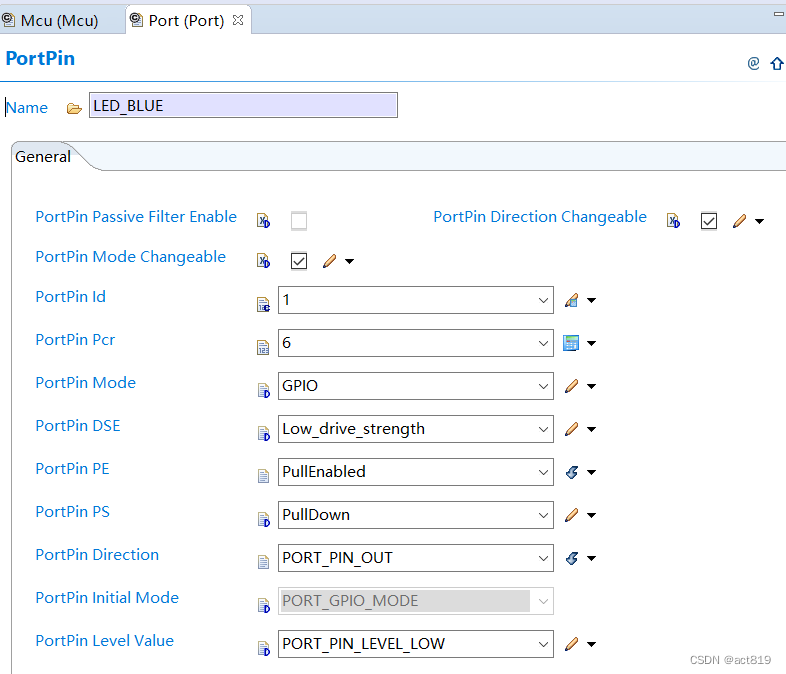

   LED_BLUE配置:

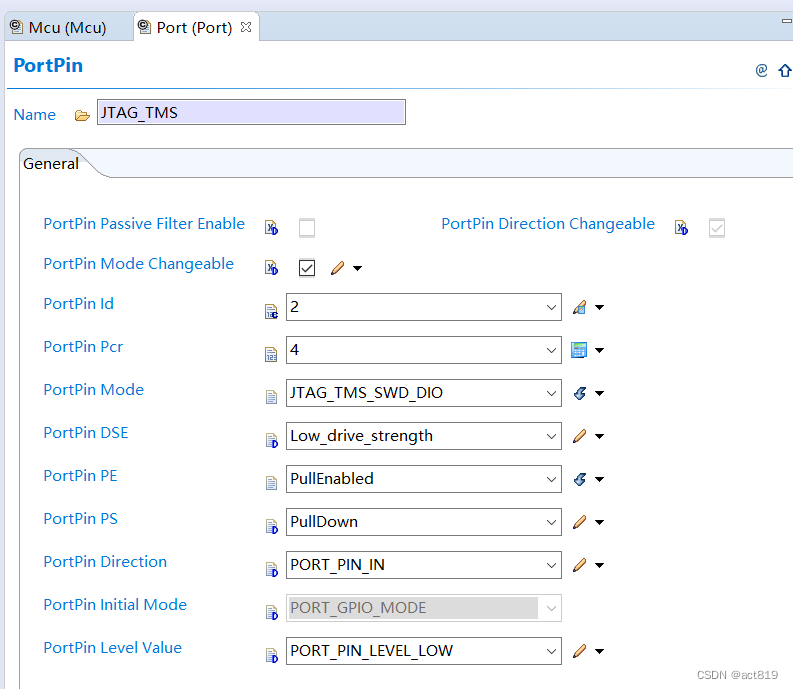

   JTAG_TMS配置:

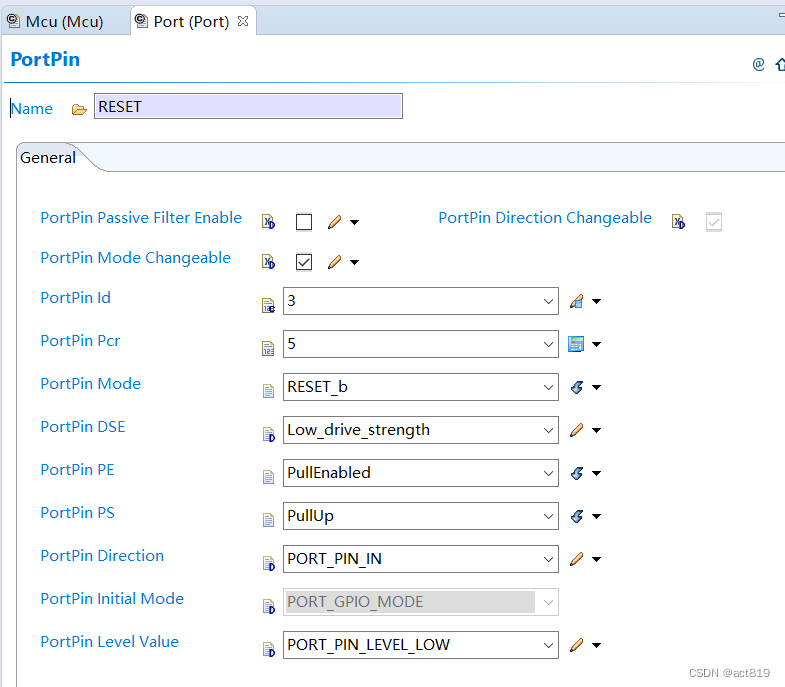

   RESET配置:

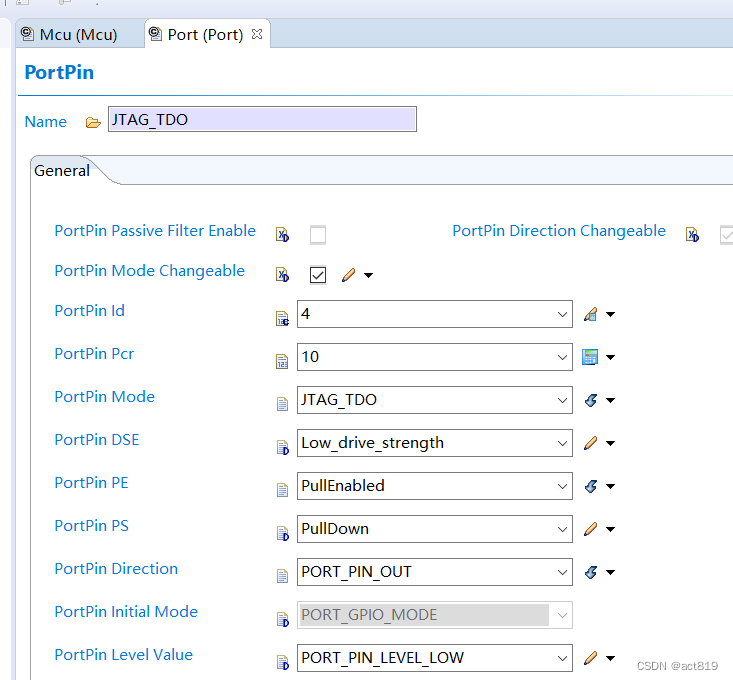

   JTAG_TDO配置:

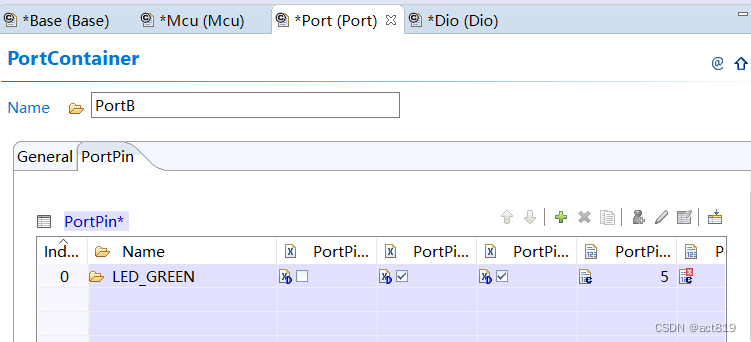

   PortB配置:

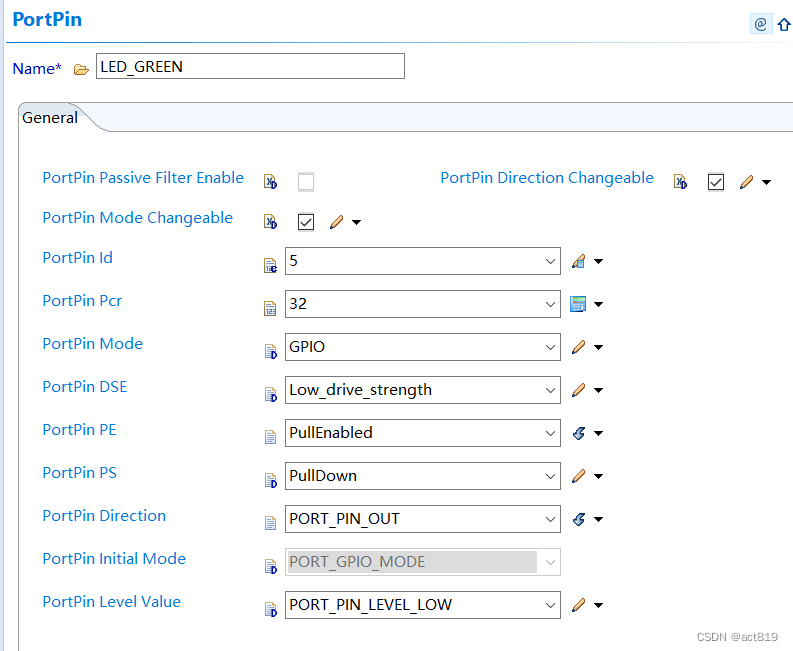

   LED_GREEN配置:

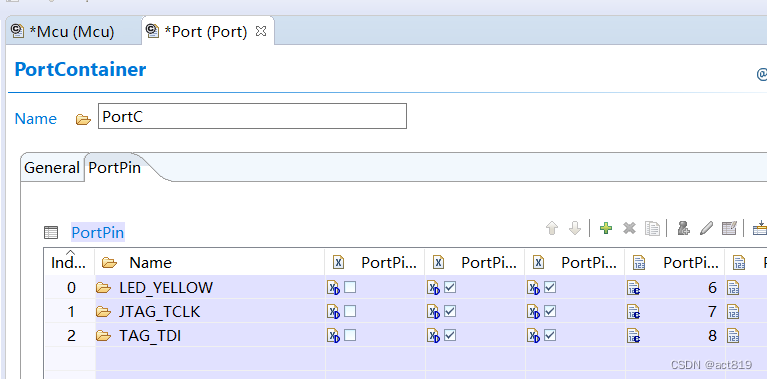

   PortC配置:

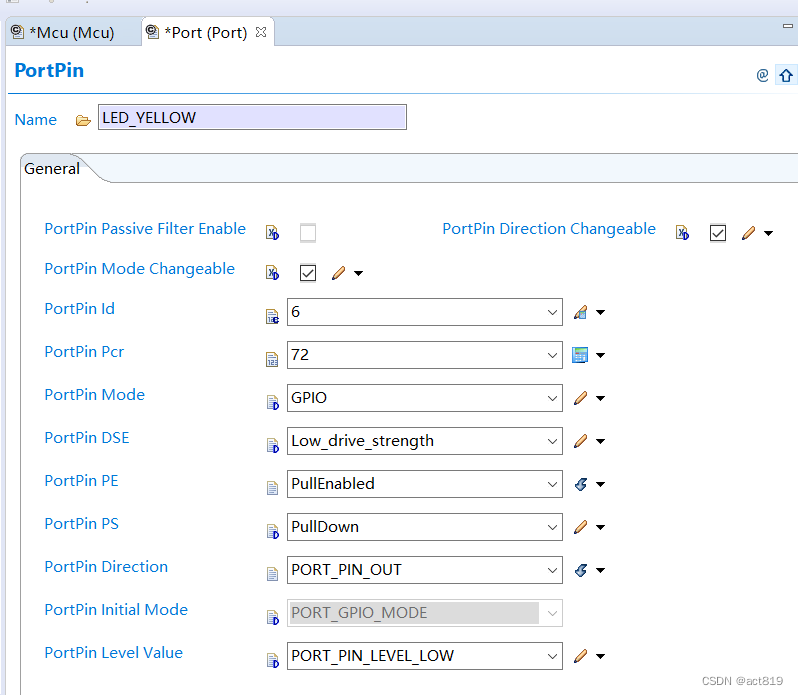

   LED_YELLOW配置:

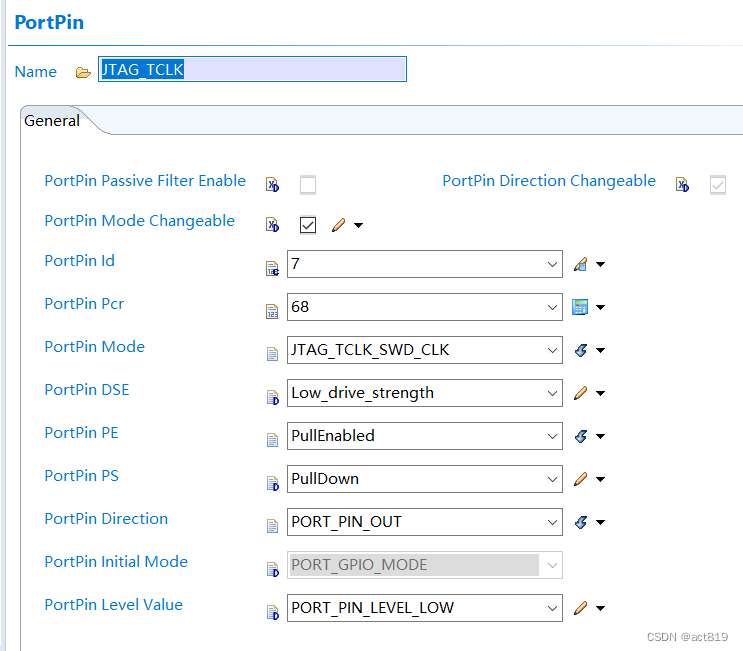

   JTAG_TCLK配置:

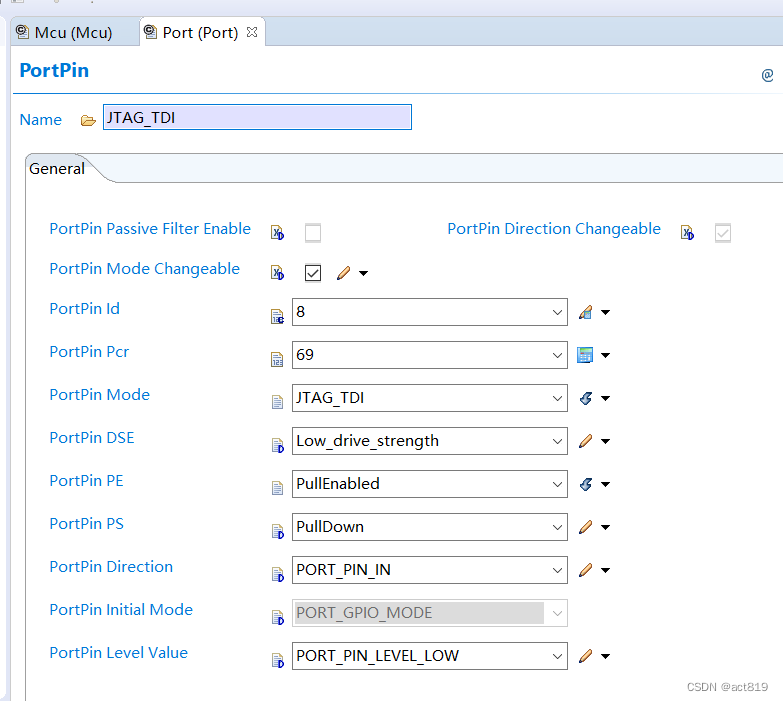

   JTAG_TDI配置:

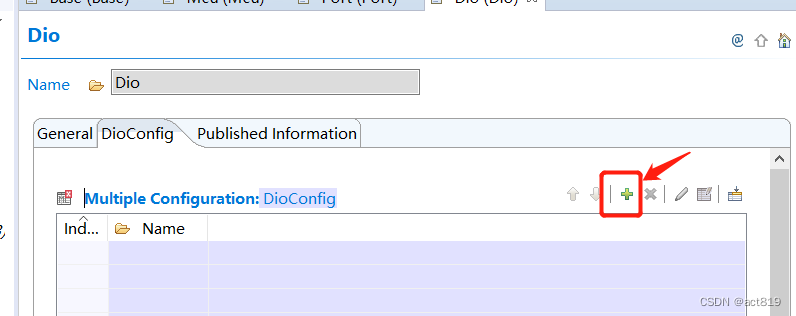

   DIO模块配置:


   新建并改名DioPort_A，DioPort_B,DioPort_C.

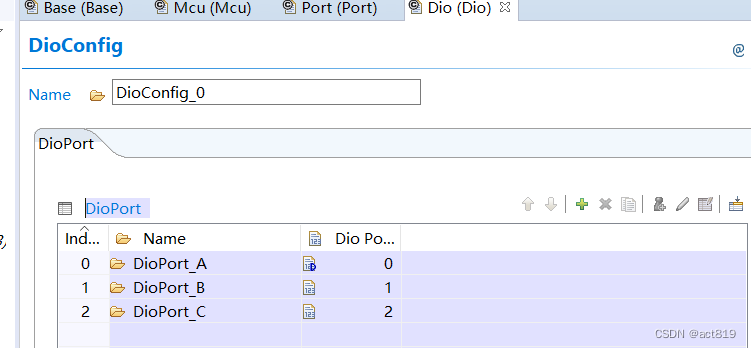

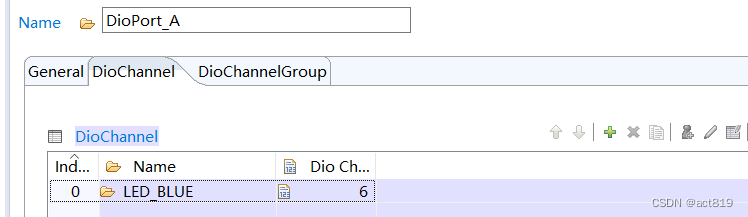

   DioPort_A配置:

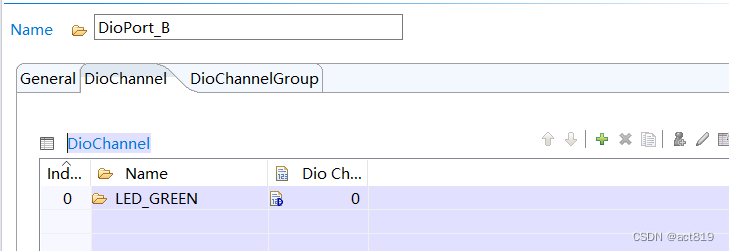

   DioPort_B配置:

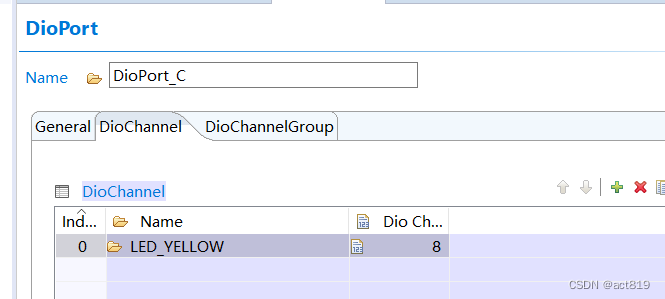

   DioPort_C配置:

生成代码

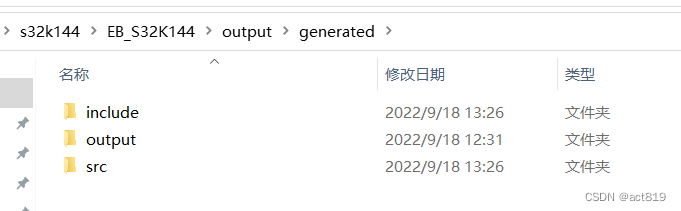

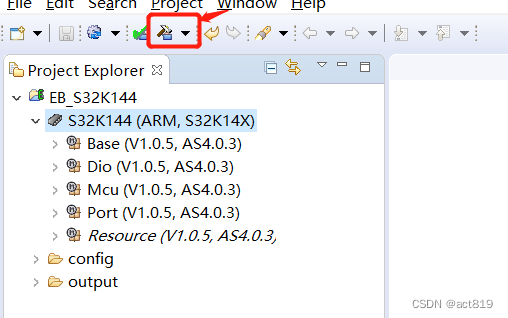

   生成路径下如图所示:
