TC到ANSA部件PID名称自动赋予工具，不用一个个手动改了

在ANSA中导入原始几何文件有很多种方法，其中通过TC导出的*.xml文件进行几何文件的导入是最常用的方法之一，通过ANSA中的Product Tree Editor工具（点击File>Input>Model Definition>PLMXML，选择需要导入的*.xml文件后，该工具窗口会自动弹出），可以批量的将CAD文件转化并导入ANSA中，同时将模型结构树信息保存在Model Browser中。

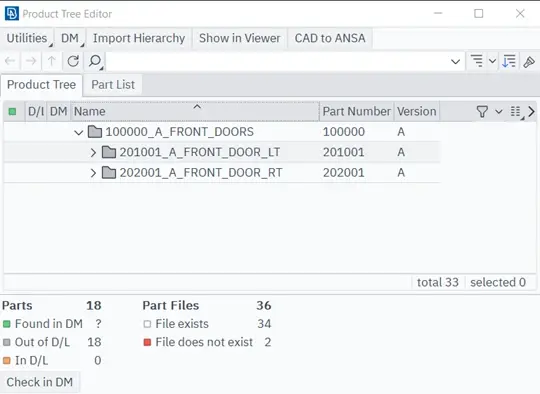

图1 ANSA Product Tree Editor工具

但当打开Property列表后可能会存在部分零部件名称命名不正确的问题，存在如Surface.1, Surface.2或乱码等命名，导致Property的重命名工作在模型体量很大的情况下会比较耗时。为解决这一问题，BETA中国团队开发了PID名称自动匹配工具，用于PID名称快速重命名。

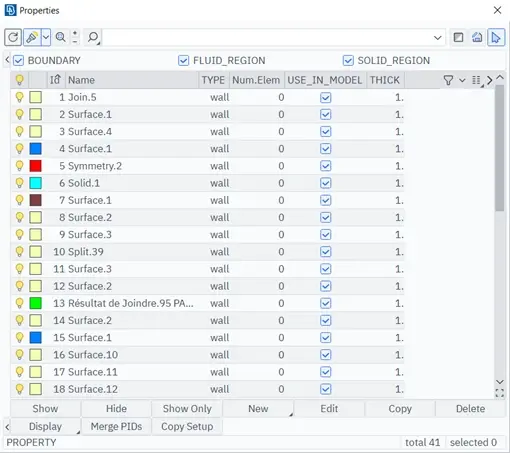

图2 导入ANSA后的Properties 列表信息

1.工具介绍

现在通过ANSA强大的二次开发功能可以轻松实现PID名称的快速自动化赋予从而提高工作效率，减少重复工作。通过ANSA二次开发功能创建的工具栏GUI界面如下：

图3 AutoPairPid工具栏

该工具栏有三个输入选项，依次是PID命名对照表（.csv文件）、原始名称关键字列数以及目标名称列数，点击OK后即可快速进行匹配并赋予模型正确的PID名称。

下图为PID命名对照表示例：

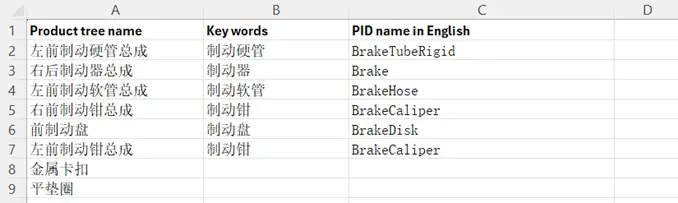

图4 PID命名对照表（模板示例）

通常在设计阶段，零部件会根据命名规范来被赋予相应的名称，这些信息会被完整的记录在.xml的结构树和一些命名规范文件当中，而大多数求解器无法支持中文的property信息，所以需要将结构树中的规范命名和对应合规的英文命名相匹配，匹配的方式是通过提取识别关键字。

2.参数填写

Source Column和Target Column分别填写关键字列数和目标列数（如图5所示，这里分别填写2 和3）。若PID命名对照表的模板是固定的，也可后期优化脚本，即仅需输入对照表即可，或自动识别关键字列和目标列。

图5 参数填写

填写完成之后即可自动完成替换并合并名称相同的PID，效果如下：

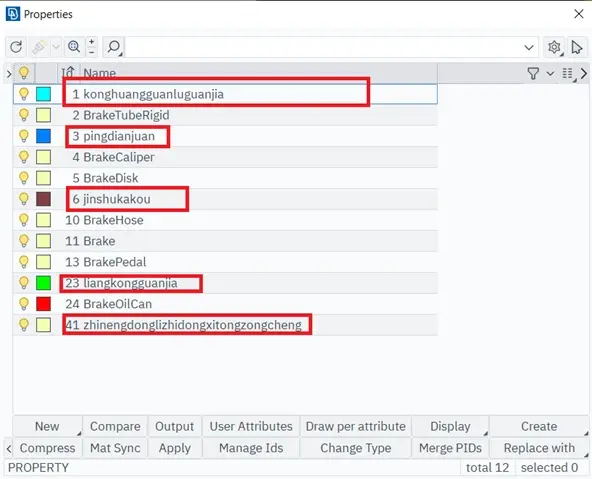

图6 执行脚本后的Property列表信息（原始信息请看图2）

该脚本支持自动转拼音功能，对于在命名对照表中没有明确规范命名（未填写关键字和目标信息行）的部件会自动将其中文名称转化为拼音名称，如图6中标注的红框所示。

总 结

使用ANSA强大的二次开发功能设计的专用工具只要通过简单的参数赋予，即可实现将模型从TC导入ANSA后，对模型Property进行快速批量自动化重命名的全过程。

END

作者 | 赵周桥

BETA CAE 工程师
