AutoCAD二次开发三种添加插件按钮的方法

PS：在开发中我们最好使用中英文两个版本同时进行，因为有些时候那些接口或类中的命名和英文版中的名称一样的，这样方便理解！

第一种：利用.cuix配置文件

如果你是一个CAD的老用户，你会知道这个配置文件，以前是.cui后缀的，新版本从2013开始是.cuix,不过本质上是一个东西；每当你打开AutoCAD的时候，它根据lisp加载的一大堆配置文件就在.cuix中，一般这些配置文件在C盘的隐藏文件夹里面，C:\Users\当前用户名（Administrator?）\AppData\Roaming\Autodesk\AutoCAD 2014\R19.1\chs\Support，不过最重要的是红色方框那个：

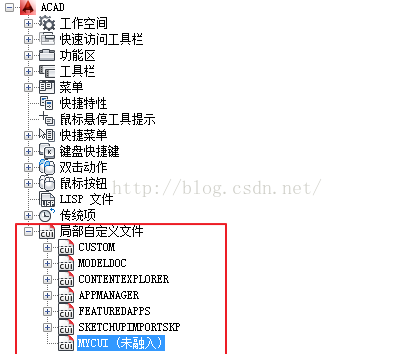

这里我们可以自定义一个自己的.cuix文件，然后再CAD中输入cui命令，打开用户自定义窗体，然后你可以将你的自定义文件cuix添加进去：

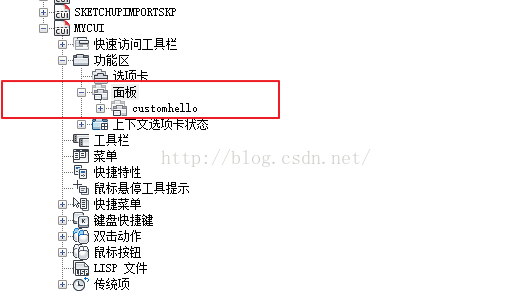

这里的mycui文件就是我们自定义的啦，未融入就是之前添加现在路经找不到文件咯！你需要在这个文件中新建自己的按钮：

就是这个东西，多试试你就知道怎么做了，然后给你自定义的按钮添加一个命令宏，也就是你在CAD之中点击这个按钮需要使用的命令，这个命令可以是自己代码写在DLL中加载到CAD中的，也可以是CAD内置的，自定义按钮当然一般是自定义命令啦！

当然你以为这样就行啦，那就错了，现在只是配置文件做好了，下一步我们需要将配置文件刚才弄好的按钮功能添加到ACAD下的功能区—》选项卡—》 插件  ：

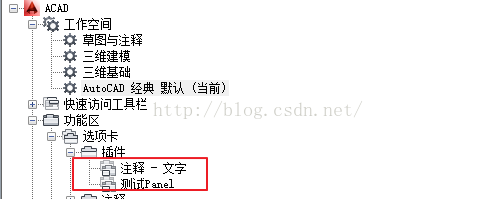

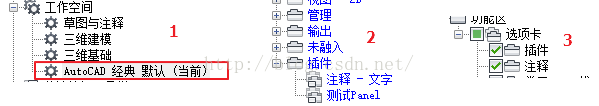

接下来你还需要选择工作空间，然后右键选择自定义工作空间（一般我们使用默认工作空间，当然也可以代码设置工作空间），然后将刚才的编辑好的插件添加进去

这样我们就配置好了我们的插件按钮了，最后我们需要输入‘netload’将我们的写好的dll命令添加进来就可以实现按钮互操作了，这里我们每次加载自定义的.cuix之后的操作也可以使用代码实现，我们在VS中安装了AutoCAD的插件开发环境后Autodesk新建项目，在myPlugin.cs这个文件的void IExtensionApplication.Initialize()方法中写入加载.cuix文件的代码，这样每次加载dll就会预先加载cuix文件，那么就不会出现cuix未融入的状态了；然后就是将我们写在cuix中的配置好的按钮添加到主功能区中去！

[csharp]view plaincopy

print?

1. //使用cuix文件添加对应ribbonbutton
2.       //先判断是否添加配置cuix
3.       //将配置cuix中的配置功能项添加到acad.cuix中的功能区
4.       //刷新工作空间的功能区命令
5.       private void AddRibbonButtonByCustomCui()
6.       {
7.           string mainCuiFile = (string)Application.GetSystemVariable("MENUNAME");
8.           mainCuiFile += ".cuix";
9.           CustomizationSection csLoad = new CustomizationSection(mainCuiFile);
10.           PartialCuiFileCollection pPartialCuiFileCollection = csLoad.PartialCuiFiles;
11.           if (pPartialCuiFileCollection.Contains("mycui.cuix"))
12.           {
13.               System.Windows.Forms.MessageBox.Show("已加载插件！");
14.               Application.UnloadPartialMenu(strCuipath);
15.               //return;
16.           }
17.
18.           bool isOK = Application.LoadPartialMenu(strCuipath);
19.           //加载自定义cui
20.           if (!isOK)
21.           {
22.               System.Windows.Forms.MessageBox.Show("加载自定义配置文件失败！");
23.               return;
24.           }
25.
26.           //加载CUI
27.           //Application.QuitWillStart += new EventHandler(Application_BeginQuit);
28.           //Application.BeginQuit += new EventHandler(Application_BeginQuit);
29.           //Autodesk.Windows.ComponentManager.ApplicationMenu.Opening += new EventHandler<EventArgs>(ApplicationMenu_Opening);
30.
31.           CustomizationSection cs = new CustomizationSection(mainCuiFile);
32.           PartialCuiFileCollection cuiFiles = cs.PartialCuiFiles;
33.           //acad.cuix配置文件
34.           if (cuiFiles.Contains("mycui.cuix"))
35.           {//将my.cuix文件中的配置按钮写入acad.cuix文件中去
36.               string strPartialCui = cuiFiles.GetFileNameByIndex(cuiFiles.IndexOf("mycui.cuix"));
37.               CustomizationSection csCustom = new CustomizationSection(strPartialCui);
38.               RibbonPanelSource pRibbonPanelSource = csCustom.MenuGroup.RibbonRoot.FindPanel("RBNU_191_C0DED");//自定义panel中的ElementID
39.               RibbonPanelSource pCloneRibbonPanelSource = pRibbonPanelSource.Clone() as RibbonPanelSource;
40.               cs.MenuGroup.RibbonRoot.RibbonPanelSources.Add(pCloneRibbonPanelSource);
41.
42.               RibbonTabSource pRibbonTableSource2 = cs.MenuGroup.RibbonRoot.FindTab("RBN_00012112");//插件Tab的ElementID
43.               RibbonPanelSourceReference pRibbonPanelSourceRefrence = new RibbonPanelSourceReference(pRibbonTableSource2);
44.               //这一步ID一定要赋值
45.               pRibbonPanelSourceRefrence.PanelId = pCloneRibbonPanelSource.ElementID;
46.               pRibbonTableSource2.Items.Add(pRibbonPanelSourceRefrence);
47.
48.               cs.Save();
49.               Application.ReloadAllMenus();//否则不现实按钮
50.           }
51.       }

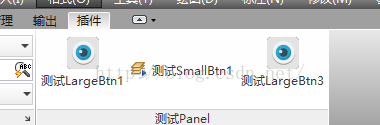

    最后的按钮效果啦。。。

这一篇主要讲了太多关于配置的流程，大多可以使用手动配置实现，核心是需要自定义的配置文件cuix，然后读取他的命令按钮添加到我们主ribbon中，下两篇将从纯代码开始添加按钮，但是不同的命名空间！

上一篇相关文章主要借助了cuix配置文件来制作插件按钮，但是对于纯码农来说还是喜欢以代码来说话，今天这篇文章就来讲讲纯代码添加按钮。

开发IDE：VS2010

环境：.Net Framework4.0

AutoC AD版 本：2014中/EN

今天介绍的代码主要借助的是AcCui.dll这个动态链接库，因为在我的了解中，CAD的开发库中有很多 类  似的类，又没有相关的介绍API的文档（你不是专业人员真是心累~），都是自己尝试或者在AutoDesk社区中找到的相关内容。

下面先说说思路，再添加核心代码，如果你有需要，欢迎关注我或者联系我，我很愿意与你共享资源与共同学习进步。

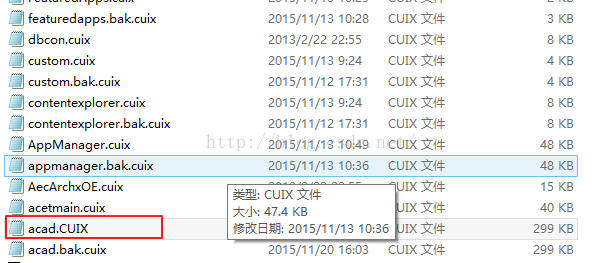

1.首先还是要找到相关的主cuix文件，就是AutoCAD二次开发三种添加插件按钮的方法之一中介绍的acad.cuix文件（我觉得添加图片排版太不方便了，所以尽量减少图片~）；

[csharp]view plaincopy

print?

1. //获取到ACAD.cuix
2. CustomizationSection cs = new CustomizationSection((string)Application.GetSystemVariable("MENUNAME"));
3. string strCurWorkspace = (string)Application.GetSystemVariable("WSCURRENT");
4. //workspace的操作
5. Workspace curWorkspace = cs.getWorkspace(strCurWorkspace);
6. if (IsExistPluginTab(ed, curWorkspace))//如果自定义工作空间存在指定的Tab
7. {
8.    //初始化功能按钮
9.    InitialRibbonBtn(ed, cs);
10. }

2.由于我们是需要将按钮添加到‘插件’这个Tab中，而这个Tab是在Ribbon中的（而AutoCAD又是可以自定义是否显示Ribbon的，而且不同的工作空间显示的Ribbon还不同，所以我这里尽量简化了，不讨论那些了），这个Tab的ElementID叫做RBN_00012112，我们可以根据此判断这个Tab是否存在还是被删掉了（默认安装时存在的）；这里只讨论存在的咯。

3.如果存在，我们直接获取到这个Tab，在其中在其中添加一个Panel按钮；

[csharp]view plaincopy

print?

1. /// <summary>
2. /// 在acad.cuix中的(选项卡)Tab中添加panel
3. /// </summary>

4. /// <param name="cs">acad.cuix的引用</param>
5. /// <param name="tabName">Tab的中文名字</param>
6. /// <param name="tabEnName">Tab的英文版名称</param>
7. /// <param name="panelName">新建的Panel名称（自定义）</param>
8. /// <returns></returns>
9. private  Autodesk.AutoCAD.Customization.RibbonPanelSource AddRibbonPanelToTab(CustomizationSection cs, string tabName,string tabEnName, string panelName)
10. {
11.    RibbonRoot root = cs.MenuGroup.RibbonRoot;
12.    Autodesk.AutoCAD.Customization.RibbonPanelSourceCollection panels = root.RibbonPanelSources;
13.    RibbonTabSource rts = root.FindTab("RBN_00012112");//ElementID
14.    if (rts == null)
15.    {
16.        Application.DocumentManager.MdiActiveDocument.Editor.WriteMessage("未找到指定的插件Tab");
17.    }
18.    if (rts.Name == tabName || rts.Name == tabEnName)
19.    {
20.        //创建一个panel并添加到panels集合中
21.        Autodesk.AutoCAD.Customization.RibbonPanelSource panelSrc = new Autodesk.AutoCAD.Customization.RibbonPanelSource(root);
22.        panelSrc.Text = panelSrc.Name = panelName;
23.        panelSrc.ElementID = panelSrc.Id = panelName + "_PanelSourceID";
24.        panels.Add(panelSrc);
25.
26.        RibbonPanelSourceReference ribPanelSourceRef = new RibbonPanelSourceReference(rts);
27.        ribPanelSourceRef.PanelId = panelSrc.ElementID;
28.        rts.Items.Add(ribPanelSourceRef);
29.
30.        return panelSrc;
31.    }
32.    return null;
33. }

4.在这个自定义的Panel直接添加按钮，最后重新加载所有menu。

[csharp]view plaincopy

print?

1. private void InitialRibbonBtn(Editor ed, CustomizationSection cs)
2. {
3.    Autodesk.AutoCAD.Customization.RibbonPanelSource panelSrc = AddRibbonPanelToTab(cs, "插件", "Plug-ins","测试Panel");
4.    MacroGroup macGroup = cs.MenuGroup.MacroGroups[0];
5.    //int macroCount = cs.MenuGroup.MacroGroups.Count;
6.    //foreach (MacroGroup macro in cs.MenuGroup.MacroGroups)
7.    //{
8.    //    string name = macro.Name;
9.    //}
10.    RibbonRow row = new RibbonRow();
11.    panelSrc.Items.Add((Autodesk.AutoCAD.Customization.RibbonItem)row);
12.
13.    RibbonCommandButton button1 = new RibbonCommandButton(row);
14.    button1.Text = "测试LargeBtn1";
15.    MenuMacro menuMac1 = macGroup.CreateMenuMacro("Button1_Macro", "^C^CButton1_Command ", "Button1_Tag", "Button1_Help",
16.                        MacroType.Any, "RibbonImages//test16.png", "RibbonImages//test32.png", "Button1_Label_Id");
17.    button1.MacroID = menuMac1.ElementID;
18.    button1.ButtonStyle = RibbonButtonStyle.LargeWithText;
19.    button1.KeyTip = "Button1 Key Tip";
20.    button1.TooltipTitle = "Button1 Tooltip Title!";
21.    row.Items.Add((Autodesk.AutoCAD.Customization.RibbonItem)button1);
22.
23.    RibbonCommandButton button2 = new RibbonCommandButton(row);
24.    button2.Text = "测试SmallBtn1";
25.    MenuMacro menuMac2 = macGroup.CreateMenuMacro("Button2_Macro", "^C^CButton2_Command ", "Button2_Tag", "Button2_Help",
26.                        MacroType.Any, "RibbonImages//test16.png", "RibbonImages//test32.png", "Button2_Label_Id");
27.    button2.MacroID = menuMac2.ElementID;//ID不能少
28.    button2.ButtonStyle = RibbonButtonStyle.SmallWithText;
29.    button2.KeyTip = "Button2 Key Tip";
30.    button2.TooltipTitle = "Button2 Tooltip Title!";
31.    row.Items.Add((Autodesk.AutoCAD.Customization.RibbonItem)button2);
32.
33.    RibbonCommandButton button3 = new RibbonCommandButton(row);
34.    button3.Text = "测试LargeBtn3";
35.    MenuMacro menuMac3 = macGroup.CreateMenuMacro("Button3_Macro", "^C^CButton3_Command ", "Button3_Tag", "Button3_Help",
36.                        MacroType.Any, "RibbonImages//test16.png", "RibbonImages//test32.png", "Button3_Label_Id");
37.    button3.MacroID = menuMac3.ElementID;
38.    button3.ButtonStyle = RibbonButtonStyle.LargeWithText;
39.    button3.KeyTip = "Button3 Key Tip";
40.    button3.TooltipTitle = "Button3 Tooltip Title!";
41.    row.Items.Add((Autodesk.AutoCAD.Customization.RibbonItem)button3);
42.
43.    cs.Save();
44.
45.    Application.ReloadAllMenus();//重加载所有的按钮
46.    ed.WriteMessage("Add buttons successed!");
47. }
48.


最后，效果和第一篇最后的效果是一样的哦！~

再之前两篇的介绍中，无论是第一篇还是第二篇都需要依赖于AutoCAD中的acad.cuix文件，这是写插件所不能容忍的啊!所以这一篇我们不依赖任何的配置，直接加载dll并输入相应的命令即可实现添加命令按钮的操作！这次我们需要使用的dll是AcWindows.dll！~

逻辑如下：

1.如果没有打开Ribbon，控制命令行打开

2.判断当前的Tabs中是否存在同title的Tab，初次加载不会存在的

3.添加Panel并在panel中添加button

[csharp]view plaincopy

print?

1. private const string New_Tab_ID = "New_Tab_ID";
2. private bool PluginAdded = false;//是否已经加载了插件--读取配置文件判断
3. [CommandMethod("addplugin")]
4. public void AddPlugIn()
5. {
6.    if (Autodesk.Windows.ComponentManager.Ribbon == null)
7.    {//如果Ribbon没有打开，直接操作命令行打开
8.        Application.DocumentManager.MdiActiveDocument.SendStringToExecute("_.ribbon\r", true, false, false);
9.    }
10.    if (PluginAdded)
11.    {
12.        System.Windows.Forms.MessageBox.Show("自定义插件已加载！");
13.        return;
14.    }
15.    bool TabExist = false;//名称为自定义插件的tab是否存在
16.    Autodesk.Windows.RibbonControl pRibbonControl = Autodesk.Windows.ComponentManager.Ribbon;
17.    foreach (RibbonTab itemTab in pRibbonControl.Tabs)
18.    {
19.        if (itemTab.Title == "自定义插件Tab")
20.        {
21.            AddNewPanel(itemTab);
22.            TabExist = true;
23.        }
24.    }
25.    if (!TabExist)
26.    {
27.        RibbonTab newTab = new RibbonTab();
28.        newTab.Title = "自定义插件Tab";
29.        newTab.Id = New_Tab_ID;
30.        pRibbonControl.Tabs.Add(newTab);
31.
32.        AddNewPanel(newTab);
33.
34.        newTab.IsActive = true;
35.    }
36. }
37. //添加新的panel
38. private void AddNewPanel(RibbonTab newTab)
39. {
40.    try
41.    {
42.        Autodesk.Windows.RibbonPanelSource panelSource = new Autodesk.Windows.RibbonPanelSource();
43.        panelSource.Title = "自定义插件Panel";
44.
45.        RibbonPanel newRibbonPanel = new RibbonPanel();
46.        newRibbonPanel.Source = panelSource;
47.        newTab.Panels.Add(newRibbonPanel);
48.
49.        Autodesk.Windows.RibbonButton pButton = new Autodesk.Windows.RibbonButton();
50.        pButton.Text = "自定义插件button";
51.        pButton.ToolTip = "自定义的button1测试";
52.        pButton.ShowToolTipOnDisabled = true;
53.        pButton.IsToolTipEnabled = true;
54.        pButton.Size = RibbonItemSize.Large;
55.        pButton.LargeImage = LoadImage(AutoCAD_CSharp_plug_in1_2010.Resource1.test32);
56.        pButton.Image = LoadImage(AutoCAD_CSharp_plug_in1_2010.Resource1.test16);
57.        pButton.Orientation = System.Windows.Controls.Orientation.Vertical;
58.        pButton.ShowText = true;
59.        pButton.ShowImage = true;
60.        pButton.CommandParameter = "plugincommand ";
61.        pButton.CommandHandler = new TestCommandHandler();
62.
63.        Autodesk.Windows.RibbonButton pRemovePluginButton = new Autodesk.Windows.RibbonButton();
64.        pRemovePluginButton.Text = "删除插件按钮";
65.        pRemovePluginButton.ToolTip = "自定义的button2测试";
66.        pRemovePluginButton.ShowToolTipOnDisabled = true;
67.        pRemovePluginButton.IsToolTipEnabled = true;
68.        pRemovePluginButton.Size = RibbonItemSize.Standard;
69.        pRemovePluginButton.LargeImage = LoadImage(AutoCAD_CSharp_plug_in1_2010.Resource1.test32);
70.        pRemovePluginButton.Image = LoadImage(AutoCAD_CSharp_plug_in1_2010.Resource1.test16);
71.        pButton.Orientation = System.Windows.Controls.Orientation.Vertical;//小按钮都是横向的，即使设置纵向
72.        pRemovePluginButton.ShowImage = true;
73.        pRemovePluginButton.ShowText = true;
74.        pRemovePluginButton.CommandParameter = "removeplugin ";
75.        pRemovePluginButton.CommandHandler = new RemovePluginCommandHandler();
76.
77.
78.        panelSource.Items.Add(pButton);
79.        panelSource.Items.Add(pRemovePluginButton);
80.    }
81.    catch (System.Exception ex)
82.    {
83.        Application.DocumentManager.MdiActiveDocument.Editor.WriteMessage( Environment.NewLine,ex.Message);
84.    }
85. }
86. //--配置图片
87. private System.Windows.Media.Imaging.BitmapImage LoadImage(System.Drawing.Bitmap bitmap)
88. {
89.    System.IO.MemoryStream ms = new System.IO.MemoryStream ();
90.    bitmap.Save(ms, System.Drawing.Imaging.ImageFormat.Png);
91.    System.Windows.Media.Imaging.BitmapImage bitImage = new BitmapImage();
92.    bitImage.BeginInit();
93.    bitImage.StreamSource = ms;
94.    bitImage.EndInit();
95.    return bitImage;
96. }  每个button都有一个CommandHandler属性，这个就是我们写我们自定义的触发按钮事件的类，继承于System.Windows.Input.ICommand！

至此，三种方式都写完了，这里小结一下。

总体来说这三种方式前两种依赖性较强，依赖于acad.cuix文件，第三种非要说依赖性的话，依赖于Ribbon一定要是打开状态的；第一种的配置文件做好了的话，甚至可以不写代码添加按钮代码就可以实现按钮（但是自定义CommandMethod还是要写的）；第二种代码添加按钮写起来较为简便，条理也比较清晰；第三种完全基于代码实现，比较适合纯码农们！也比较适合插件开发的真正实施！亲们喜欢哪种就自己选吧！~
