我们在Creo中将装配体保存成STP格式时，默认是将所有的部件保存到一个STP文件中。如果我们希望将所有的部件保存成单独的STP文件，可进行如下设置。

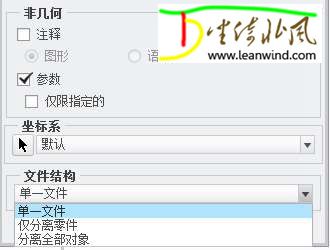

将选项step_export_format的值设置为ap214_is，此时在导出STP对话框中会出现文件结构选项。

选择“单一文件”，导出的STP只有一个日志文件和一个模型文件。即“单一文件”就是将整个模型保存为一个stp文件，这个文件包含了所有的零件。

选择“仅分离部件”，导出的文件中包含所有零件的stp格式文件。即“仅分离部件”就是将模型中每一个零件(即原始文件以prt为扩展名的)分别保存为一个stp文件。

选择“分离全部对象”，导出的文件中除了所有零件的stp格式文件，还包括组件(即原始文件以asm结尾)的stp文件。即“分离全部对象”就是将模型中每一个零件(即以prt为扩展名)分别保存为一个stp文件，同时还将所有的装配文件保存为一个stp格式文件。

也可以通过配置文件设置默认的STP文件结构。添加选项“step_export_ap214_asm_def_mode”，其值single_file、separate_parts_only、separate_all_objects分别对应“单一文件”、“仅分离部件”和“分离全部对象”。
