Abaqus网格畸变报错怎么解决：从Excessive Distortion到闪退，三条路我全走过

你大概率正在经历这个画面

Job提交出去，盯着Job Manager里状态从Submitted变成Running，心里盘算着今晚能不能跑完。然后十五分钟后，状态跳成Aborted。打开.msg文件，最后几行赫然写着：

***ERROR: The ratio of deformation speed to wave speed exceeds 1.0
***ERROR: Excessive distortion of element 283714

你盯着屏幕，脑子里只有一个念头：这破网格到底哪里出了问题，我该删了它还是改参数还是重新画？

我干这行二十年了，"abaqus网格畸变怎么办"这个问题被问了不下两百次。今天把三条处理路径、闪退排查、底层原理一次性讲完，你照着走就行。

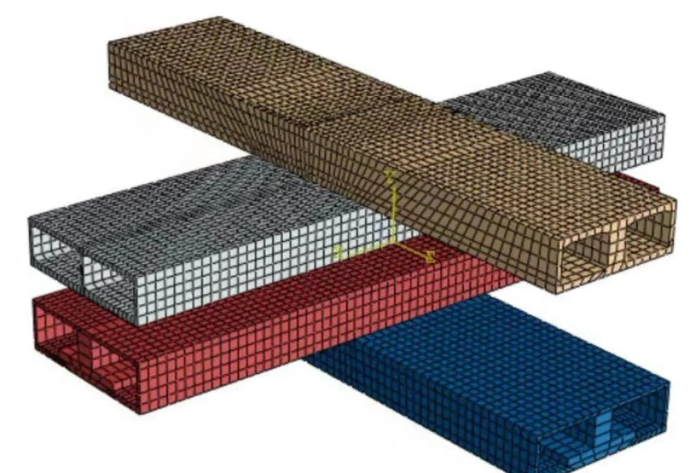

先搞明白"畸变"到底在说什么

很多新手一看到"Excessive distortion"就慌，觉得是网格画烂了。不完全是。

底层逻辑是这样的： Abaqus求解器在每个增量步里要算单元刚度矩阵，算的时候需要求雅可比行列式。雅可比行列式的物理意义是"这个单元从参考构型到当前构型的体积变换率"。正常情况它是正数。当单元被挤压、翻转、拉成一根针的时候，雅可比行列式趋近于零甚至变成负数。一旦为负，刚度矩阵奇异，Newton-Raphson迭代直接崩掉，求解器终止，给你甩一句"Excessive distortion"。

所以这个报错的本质不是"网格质量差"，而是这个增量步内，某个单元的变形已经超出了它拓扑结构能表达的极限。

搞清楚这一点，你就知道"删掉那个单元"不是万能解药。你删了它，如果载荷和边界条件没变，旁边的单元下一步照样畸变。得从根源上解决变形过大的问题。

路径一：前处理阶段手动清除重划（模型还没算或者重新开）

适用场景：你打开.cae文件，发现某些区域的网格确实画得烂——长宽比超标、单元扭曲、种子过渡太突兀。这时候直接修网格。

操作步骤：

1. 进入Mesh模块，先确认你的网格类型。如果网格是基于几何特征生成的（即Part下面有几何体，网格跟几何关联），你不能直接删单个单元。必须先转成Orphan Mesh：菜单栏 Part → Create Part → 选"Mesh"作为来源 → 勾选"Create orphan mesh"。这步会生成一个只有节点和单元、没有几何关联的副本。
2. 转成Orphan Mesh之后，工具栏上会出现Edit Mesh工具组。点Delete Element按钮，在视图区框选或者逐个点选畸变单元，右键确认删除。
3. 删完之后不要急着重划。先检查你删掉的区域周围的种子分布：Mesh → Edit Seeds，看相邻区域的种子密度是不是突变。如果一边种子间距2mm、另一边突然跳到8mm，过渡区必然出畸变单元。把过渡比例控制在1.5倍以内。
4. 重新划分：Mesh → Part → 选中区域 → Generate Mesh。划完之后Mesh → Verify Part，看高亮出来的不合格单元数量。长宽比超过5的、雅可比低于0.6的，逐个处理。

我踩过的坑： 有一次我删了三十几个畸变单元，重划之后Verify显示全部合格，信心满满提交。结果跑到一半还是报Excessive distortion。原因不是网格本身，而是接触对定义有问题——两个面之间有0.3mm的初始穿透，第一步就把单元挤翻了。所以删完网格之后，一定要去Interaction模块检查所有接触对的初始间隙，Mesh → Edit → Query → 选两个面，看有没有穿透。

路径二：计算过程中自动剔除（模拟断裂、切削、冲击）

如果你的物理场景本身就是"材料会断、单元会碎"——比如金属切削、弹体侵彻、复合材料分层——那畸变不是bug，是物理现实。这时候你不该"修网格"，你该让求解器自己把失效单元踢掉。

做法是写子程序，用单元死亡技术：

• VUMAT（显式）或UMAT（隐式）： 在材料本构里加一个损伤准则，比如等效塑性应变超过0.35就判定失效。失效之后把单元刚度乘一个极小系数（比如1e-8），等于"软删除"。单元还在网格里，但不再承担载荷。
• VUSDFLD： 如果你不想动本构，可以用这个子程序更新场变量，配合Abaqus内置的Element Deletion选项（在Property模块的材料定义里，Damage Evolution → Element Deletion勾选YES）。

关键参数： 在Step模块编辑分析步时，Field Output Request里必须勾选SDEG（标量损伤变量）和STATUS（单元存活状态），否则你在后处理里看不到哪些单元被删了。

这条路不适合静力分析。 单元死亡在隐式求解器里会导致刚度矩阵突变，Newton-Raphson迭代极难收敛。显式求解器天然适合这个操作，因为它是逐增量步显式推进的，不存在迭代收敛问题。

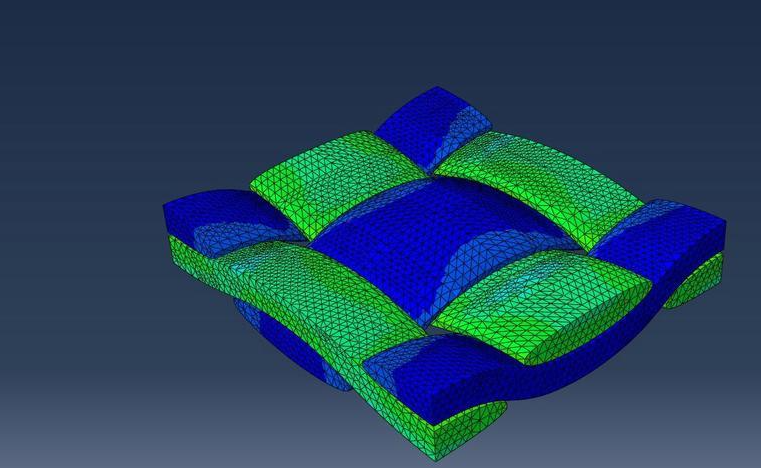

路径三：ALE自适应网格（从根源避免畸变）

如果你的问题是大变形但不是断裂——橡胶压缩、金属锻造、密封件装配——单元不应该被删掉，它只是被拉得太狠了。这时候用ALE（Arbitrary Lagrangian-Eulerian）自适应网格技术，让网格在计算过程中自动重映射，保持单元形状。

设置入口： 编辑Step → 在分析步编辑器里找到Other标签页 → 勾选Adaptive Mesh Domain → 指定哪些区域启用ALE。

.inp文件里对应的关键字：

*ADAPTIVE MESH, ELSET=DEFORM_ZONE, FREQUENCY=5
*ADAPTIVE MESH CONTROLS, NAME=MY_CTRL

FREQUENCY=5 的意思是每5个增量步重映射一次网格拓扑。这个值我一般设3到10之间，太小了重映射开销大，太大了来不及修正畸变。

适用范围： ALE在Abaqus/Explicit里支持得比较成熟，Abaqus/Standard里只支持部分单元类型。如果你用的是Standard，确认你的单元是C3D8R或者C3D10M，其他单元类型可能不支持ALE。

网格划分阶段直接闪退的排查

另一种情况：你还没提交计算，在Mesh模块点Generate Mesh的瞬间，CAE直接崩了，窗口消失，进程被杀。

按这个顺序查：

1. 几何有硬伤。 Part模块 → Tools → Verify Part，看有没有自相交面、零面积面、短于0.01mm的碎边。有的话用虚拟拓扑合并：Mesh模块 → Edit → Virtual Topology → Merge Faces/Merge Edges。把碎面碎边合并掉再划网格。

2. 内存爆了。 打开任务管理器看内存占用。如果你的模型预计单元数超过200万，16GB内存大概率不够。把虚拟内存调到物理内存的2倍：此电脑 → 属性 → 高级系统设置 → 性能设置 → 高级 → 虚拟内存 → 更改 → 自定义大小 → 初始值和最大值都设成物理内存×2（单位MB）。

3. 显卡驱动冲突。 我遇到过两次CAE在划网格时渲染视图崩溃，更新NVIDIA驱动之后就好了。去官网下Studio驱动，别用Game Ready驱动。

4. 闪退后数据恢复。 去工作目录找最新的abaqus.rpy文件，这个文件记录了你所有的GUI操作。重启CAE → File → Run Script → 选这个.rpy文件，能恢复大约90%的操作。另外去 C:\Temp\Abaqus 看看有没有.cae的临时备份。

进阶技巧

• 单元选型直接决定抗畸变能力。 大变形场景优先用C3D10M（修正的十节点四面体），它比C3D10抗畸变能力强一个量级。六面体优先用C3D8R，但必须开沙漏控制（Hourglass Control选Enhanced或者Stiffness系数调到0.05以上），否则缩减积分单元会出沙漏模式，表现为网格像波浪一样抖动但不产生应力。
• 加载速率对畸变的影响被严重低估。 我见过一个橡胶密封件装配仿真，载荷一步加到位，第一步就畸变终止。把载荷分成20个子步渐进施加（Step里设Initial Increment为总时间的1/20），同样的模型顺利跑完。载荷步切得越细，每个增量步内单元的变形量越小，越不容易触发雅可比为负。
• 接触刚度不要默认。 默认的罚刚度对软材料（橡胶、泡沫）来说太硬了，第一步就把接触面附近的单元挤翻。手动把罚刚度降低到默认值的1/5到1/10，或者改用Softened Contact。

常见问题FAQ

Q：报错说"Element 283714 excessive distortion"，我去Mesh模块找这个编号，找不到？

A：你大概率在Assembly层级看，但单元编号是Part级别的。进入Mesh模块，切换到对应的Part（不是Instance），再按编号找。或者直接在Visualization模块打开最后一个增量步的变形图，畸变单元会在变形最剧烈的位置，肉眼就能看到哪个单元翻了。

Q：我用了ALE，还是报畸变？

A：检查FREQUENCY是不是设太大了。如果两个重映射之间隔了50个增量步，单元早就翻完了你才去修正。把FREQUENCY降到2或者3试试。另外确认你指定的Adaptive Mesh Domain覆盖了实际发生大变形的区域，别只选了一半。

Q：Orphan Mesh删了单元之后，能不能再跟原来的几何关联回去？

A：不能。Orphan Mesh一旦创建就跟几何脱钩了，删了就是删了，没有undo。所以操作之前务必Save As一个新版本，别在原始模型上动刀。

Q：网格质量检查的合格标准到底是多少？

A：我的经验值——长宽比实体单元<5、壳单元<3；雅可比>0.6（严格场景>0.7）；翘曲角<15度；内角不小于20度。这些是通用底线，具体项目看你的精度要求。
