Abaqus使用中的常见困扰
Abaqus是一款非常强大的有限元分析软件，它能够帮助工程师解决各种复杂的工程问题。许多用户会遇到各种各样的问题，如窗口显示不全、点击监控无响应、双窗口显示、编辑关键字窗口显示不全、窗口显示比例等。这里将深入探讨这些问题的原因，并提供相应的解决方案，帮助用户克服使用Abaqus时遇到的难题。
Abaqus窗口显示不完全
踩坑复盘
Abaqus窗口显示不完全是一个常见的问题，由高DPI缩放未适配、界面布局错位或图形渲染冲突导致。
解决方案
核心解决方案
- 修正高DPI缩放（最常见原因）：
- 右键点击Abaqus启动快捷方式（或SMALauncher.exe/.bat文件）→ 属性 → 兼容性 → 更改高DPI设置 → 勾选"替代高DPI缩放行为" → 缩放执行选择"应用程序" → 确定并重启软件。
- 重置界面布局：
- 在软件内点击菜单栏File → Reset GUI Layout（或View → Toolboxes重新勾选缺失工具栏），将拖出屏幕外的面板拉回可视区。
- 禁用硬件加速：
- 若图形区域空白或截断，编辑安装目录下abaqusv6.env文件（路径如C:\SIMULIA\Abaqus\版本\SMA\site），末尾添加abaqusnohardwareacceleration=ON并保存。
分场景排查步骤
- 工具栏/菜单被截断或消失：
- 检查是否误拖拽至屏幕外：尝试Win + 方向键移动窗口或手动拖动边缘恢复。
- View → Toolboxes手动激活缺失模块工具条。
- 若图标过小看不清，进入Tools → Options → Icons调整Scale factor（1.2-1.5）。
- 对话框（如创建部件）无法弹出：
- 多显示器环境下，将低分辨率屏幕设为主屏，或在启动脚本中指定显示器参数。
- 检查系统分辨率是否过高导致坐标溢出，临时调整为1920x1080测试。
- 图形窗口（Viewport）显示异常：
- 更新显卡驱动至最新版。
- 若仍无效，在.env文件中添加def onCaeGraphicsStartup(): session.defaultGraphicsOptions.setValues(antiAlias = OFF)关闭抗锯齿。
Abaqus双窗口显示
踩坑复盘
Abaqus双窗口显示Viewport菜单创建新视口并执行Tile Vertically/Horizontally平铺实现，动画与视角可自动联动。
解决方案
核心操作步骤
- 进入后处理模块：
- 打开.odb文件，切换至Visualization模块。
- 新建视口：
- 点击菜单栏Viewport > Create...（或工具栏对应图标），生成第二个视图窗口。
- 排列布局：
- 点击Viewport > Tile Vertically（垂直排列）或Tile Horizontally（水平排列），将双窗口整齐分布。
- 独立/同步内容：
- 分别在各窗口绘制不同云图或曲线；默认情况下，播放动画、旋转、缩放操作在所有视口中同步。
关键设置与技巧
- 同步机制：
- Abaqus默认绑定所有视口的时间步（Frame）和视角变换，点击任一窗口的“播放”按钮，双窗口动画同步推进。
- 差异化显示：
- 可在左窗口显示应力云图，右窗口显示位移曲线或不同载荷步结果，无需重复加载模型。
- 调整比例：
- 拖动窗口分隔线可自由调整双窗口面积占比，便于重点观察局部细节。
- 快捷键辅助：
- 部分版本支持Ctrl+Shift+N快速新建视口（视具体版本而定）。
Abaqus编辑关键字窗口显示不全
踩坑复盘
Abaqus“编辑关键字”窗口显示不全由高分屏缩放适配异常或窗口布局缓存错误导致。
解决方案
快速修复方案
- 调整界面缩放因子（最常用）：
- 进入Tools > Options > Icons，将Scale factor从默认值（如1.0）改为0.8或0.9（针对2K/4K屏），点击OK后重启Abaqus/CAE生效。
- 手动重置窗口位置：
- 若窗口被“挤”出屏幕，按Alt + Space唤起菜单，选Move，用键盘方向键移动窗口至可视区，或尝试双击标题栏恢复默认大小；部分版本可Tools > Options > Appearance点击Reset恢复布局。
- 关闭高DPI缩放兼容：
- 右键Abaqus启动图标 > 属性 > 兼容性 > 更改高DPI设置，勾选"替代高DPI缩放行为"，下拉选择"系统"或"系统 (增强)"，应用后重启软件。
其他可能原因与排查
- 字体渲染冲突：
- 若表现为文字截断而非整体遮挡，检查系统区域设置是否开启"Beta: 使用Unicode UTF-8"，取消勾选该选项以避免编码渲染异常。
- 临时配置文件损坏：
- 删除工作目录下的.abaqus_v6.env或重启后让软件重新生成默认界面配置（注意备份自定义设置）。
- 窗口本身无滚动条：
- 编辑关键字对话框在某些版本中未自动触发滚动条，需手动拉大窗口高度或宽度才能看到底部内容。
预防机制：以后如何避免
为了避免以上问题，我们采取以下预防措施：
- 规范命名：
- 在使用Abaqus时，确保工作目录、模型名或安装路径不含有中文、空格等特殊字符。
- 优化配置：

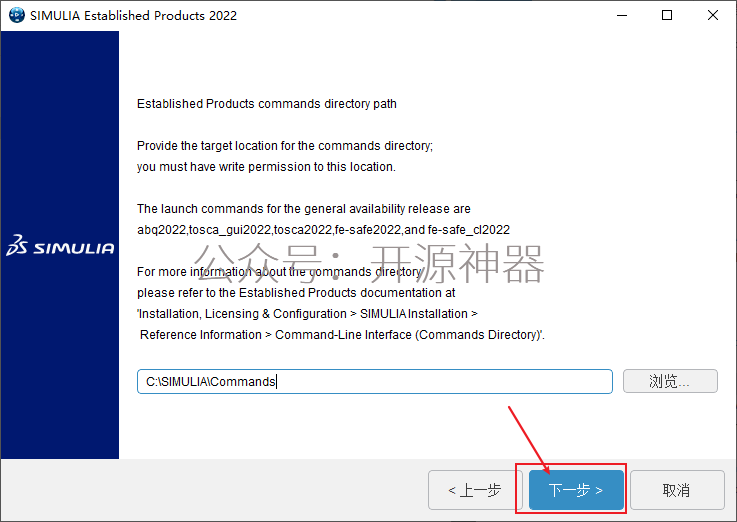

- 在安装Abaqus时，仔细阅读官方文档，要求配置许可证、主机名等参数。
- 备份配置文件：
- 定期备份abaqus_v6.env等配置文件，以便在出现问题后快速恢复。
关联问题延伸
在使用Abaqus时，还可能遇到以下问题：
- 求解器无响应：
- 检查求解器是否真正启动，许可证/路径配置是否正确，防软拦截或GUI渲染假死。
- 许可证不足：
- 确认License可用，检查主机名是否含中文/特殊字符，必要时改为纯英文并重启License Server。
- 资源不足：
- 临时目录（%TEMP%）写权限缺失或磁盘满，导致进程静默终止。
