SolidWorks曲面转实体操作详解

一、痛点共鸣

你是否曾在SolidWorks中遇到的困扰：明明教程一步步操作，曲面转实体却总是失败？曲面与实体的转换，对于许多SolidWorks用户是一个让人头疼的问题。转换失败不仅浪费了宝贵的时间，还导致设计方案的延误。我们就来揭开这个问题的神秘面纱，手把手教你如何解决曲面转实体的问题。

二、原因剖析

导致曲面转实体失败的原因有很多，以下是三个常见的底层原因：

• 曲面未封闭：在SolidWorks中，只有封闭的曲面才能缝合命令转换为实体。如果曲面有缺口或重叠，缝合命令将无法执行。

• 曲面拼接不严：即使曲面是封闭的，如果曲面之间的拼接不严，缝合命令无法执行。这种情况下，曲面之间会有缝隙，导致转换失败。

• 参数设置错误：在执行缝合或加厚命令时，如果参数设置不正确，也导致转换失败。在缝合命令中未勾选“创建实体”选项，或者在加厚命令中输入的壁厚数值过小。

三、分步排查

• 检查曲面是否封闭

• 操作步骤：在SolidWorks中，选择需要转换的曲面，观察其是否封闭。如果曲面有缺口或重叠，请先修复这些缺陷。
• 为什么这么做：只有封闭的曲面才能缝合命令转换为实体，这是曲面转实体的前提条件。

• 检查曲面拼接是否严丝合缝

• 操作步骤：仔细观察封闭的曲面，确保它们之间没有缝隙。如果有，请使用“缝合曲面”命令尝试修复。
• 为什么这么做：拼接不严的曲面会导致缝合命令无法执行，影响转换结果。

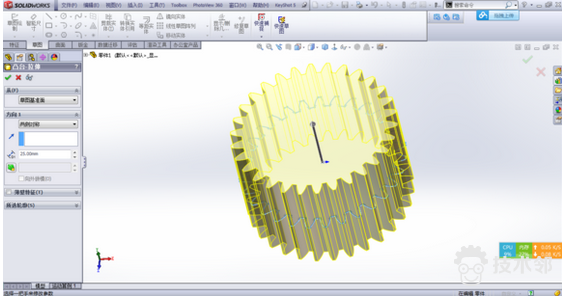

• 执行缝合命令

• 操作步骤：点“插入”>“曲面”>“缝合曲面”，将所有要转换的面全选上，勾选“创建实体”选项，确定后曲面就变成实心体了。
• 为什么这么做：缝合命令是SolidWorks中实现曲面转实体的主要方法，缝合命令将多个曲面合并为一个实体。

• 检查转换结果

• 操作步骤：观察实体边线颜色，如果边线是黑色的，则表示转换成功。使用剖视图检查实体内部是否实心。
• 为什么这么做：观察边线颜色和剖视图，判断曲面是否成功转换为实体，确保转换结果符合预期。

四、预防机制

• 在设计阶段注意曲面封闭性：在设计曲面时，尽量保证其封闭性，避免后续转换过程中出现不必要的麻烦。

• 仔细检查曲面拼接：在拼接曲面时，务必确保拼接严丝合缝，避免出现缝隙。

• 合理设置参数：在执行缝合或加厚命令时，根据实际情况设置合适的参数，避免因参数设置错误导致转换失败。

五、关联问题延伸

• 如何修复未封闭的曲面？

• 操作步骤：使用“修复曲面”命令，选择需要修复的曲面，提示进行操作。
• 为什么这么做：修复曲面帮助用户解决未封闭曲面的问题，为后续的曲面转实体操作做好准备。

• 如何处理曲面重叠问题？

• 操作步骤：使用“修剪曲面”命令，选择需要修剪的曲面，提示进行操作。
