使用 solidworks 绘制梯形凸台的方法

在 SolidWorks 中绘制梯形凸台，主要有以下几种常用方法，适用于不同场景和精度要求：

‌主流方法‌

‌拉伸法（适用于简单梯形凸台）‌

新建零件，选择基准面（如“前视基准面”）进入草图模式。

使用“矩形”或“多边形”工具绘制梯形轮廓（注意上下底长度、高度需符合设计）。

使用“智能尺寸”标注梯形各边尺寸（如上底 100mm、下底 140mm、高 40mm）。

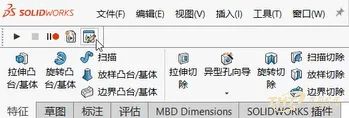

退出草图，点击 ‌“拉伸凸台/基体”‌ 命令，设置拉伸深度（如 30mm）。

点击绿色对勾完成创建。‌‌


‌拔模拉伸法（带角度的梯形凸台）‌

在基准面上绘制矩形或梯形草图。

使用 ‌“拉伸凸台/基体”‌ 命令，在属性面板中找到 ‌“拔模”‌ 选项。

勾选“拔模”，设置拔模角度（如 5°~10°），可实现侧壁倾斜效果。‌‌

‌放样法（用于复杂梯形截面变化）‌

创建两个平行基准面（如通过“参考几何体 > 平面”偏移）。

在两个基准面上分别绘制梯形的上下底轮廓（确保为封闭草图）。

退出草图，点击 ‌“放样凸台”‌ 命令。


依次选择上下两个草图作为轮廓，预览确认后完成。‌‌

‌注意事项‌

若需精确控制梯形角度，建议使用 ‌智能尺寸标注角度‌ 而非依赖拔模（拔模适用于铸造/脱模需求）。

拔模角度适用于注塑或铸造工艺，但数值精度较低，不推荐用于高精度机械设计。‌‌

对于回转体类梯形台（如圆台），可使用 ‌旋转凸台‌ 特征，绘制直角梯形剖面后绕轴旋转。‌‌
