solidworks球网如何画

在 SolidWorks 中绘制“球网”（如网球、乒乓球或足球门等场景中的网状结构），可根据具体用途选择不同方法。以下是基于公开资料整理的几种主流做法：

‌1. 网球球网建模方法（适用于网球场地球网）‌

该方法适用于模拟网球网的网格结构，结合曲线阵列与曲面操作：

‌步骤概要‌：

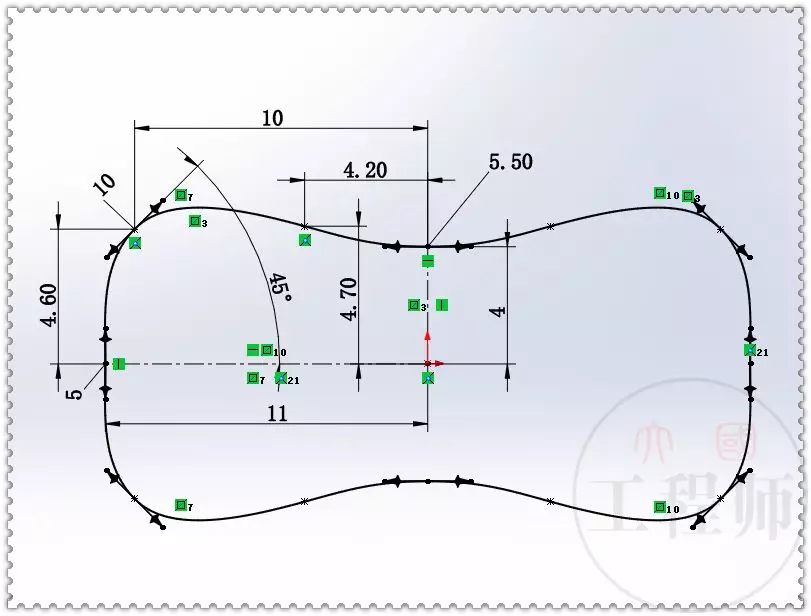

在前视基准面上绘制球体轮廓（如网球直径约65mm），使用‌旋转凸台‌生成球体。

在同一基准面上绘制‌中心矩形‌作为网线基准。

使用‌投影曲线‌将矩形投影到球面上。

绘制‌3D草图‌，通过‌转换实体引用‌获取投影后的曲线，删除多余部分。

在前视基准面上绘制‌圆+中心线‌，用于定义网线截面。

使用‌旋转凸台‌生成单根网线。

应用‌曲线驱动的阵列‌：


阵列方向：3D草图

数量：约110（根据实际密度调整）

对齐方式：与曲线相切

面法线：沿球面法向

完成后可添加‌圆角‌（如0.4mm）提升真实感‌‌

此方法适用于网球、羽毛球等带球体支撑的网状结构。

‌2. 通用网状结构建模（适用于任意球形或平面网）‌

适用于足球门网、篮球架网等非球形网：

‌方法一：通风口+筋切除法‌‌‌

拉伸一个基础形状（如圆柱或长方体）。


在面上绘制同心圆环草图。

使用 ‌插入 → 扣合特征 → 通风口‌。

选择外圈为边界，内圈线段作为“筋”进行切除，形成网孔。

‌方法二：曲面阵列+加厚法‌‌‌

绘制圆形或矩形基准。

使用‌曲面拉伸、填充、缝合‌构建网面。

通过‌线性阵列‌复制网线。

最后使用‌加厚‌命令赋予网面厚度。

‌方法三：3D网格对象直接生成‌（适用于仿真或低模）‌‌

使用 3D 命令创建下半球面、上半球面或自定义多边形网格。

可设置‌纵向/横向分段数‌控制网格密度。


‌3. 快速简化法（用于动画或示意）‌

直接用‌草图线段‌绘制网格线条。

插入‌结构构件‌（如管状特征）模拟网绳‌‌

镜像复制完成对称结构。

‌推荐选择‌

若需‌高精度模型‌（如产品设计、渲染）：优先使用‌方法1（曲线驱动阵列）‌ 或 ‌方法2（曲面缝合+加厚）‌。

若用于‌动画或装配示意‌：可采用‌方法3（草图+结构构件）‌，效率更高。

若需‌导出STL用于3D打印或仿真‌：建模后通过 ‌文件 → 另存为 STL‌，并调整‌误差值‌和‌角度公差‌以控制网格精度‌‌
