solidworks标准螺丝在材料明细表

在 SolidWorks 中，标准螺丝（通常通过 ‌Toolbox‌ 调用）要正确显示在材料明细表（BOM）中，需进行以下关键设置，以确保其规格、国标号等信息自动填充并以中文显示：

‌核心步骤‌

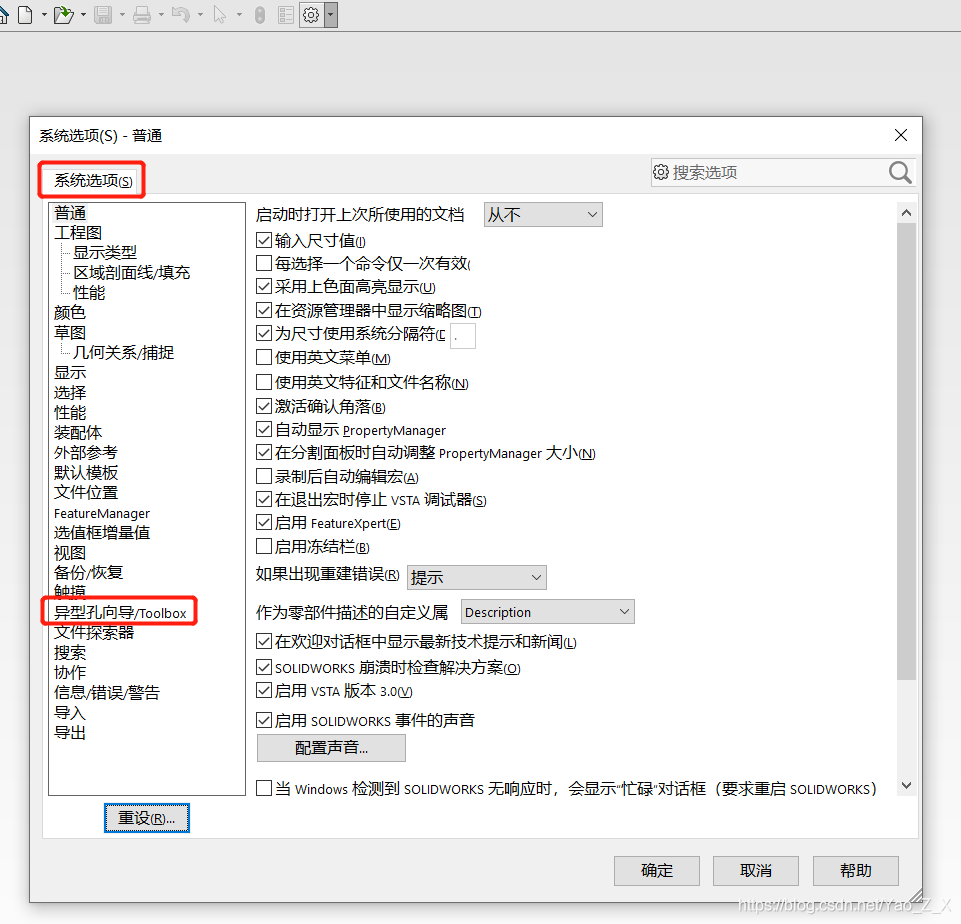

‌激活并配置 Toolbox 插件‌

进入 工具 → 插件，勾选 ‌SolidWorks Toolbox‌ 和 ‌SolidWorks Toolbox Browser‌ ‌‌

‌设置国标（GB）为优先标准‌

打开 Toolbox 设置（可通过设计库右键任意标准件文件夹 → “配置”，或从开始菜单进入）。

在标准体系列表中，将 ‌GB‌ 拖至顶部，取消不常用的标准（如 ISO、ANSI）以减少干扰 ‌‌


‌自定义标准件属性‌

在 Toolbox 配置窗口中，选择具体螺丝类型（如 GB → Screws → 六角头螺栓）。

点击“定义属性” → 新建属性，例如：

属性名：名称，值如“内六角平端紧定螺钉”

属性名：代号，值如“GB/T 77-2000” ‌‌

勾选这些属性前的复选框，使其关联到 BOM ‌‌

‌导入/导出规格数据‌

导出属性表为 Excel 文件（如 .xls），在表格中手动填写对应规格（如 M2.5x2）和标准号。


保存后重新导入该表格，使 Toolbox 自动识别并填充 ‌‌

‌在工程图中插入材料明细表‌

打开装配体工程图 → 插入 → 表格 → 材料明细表，选择视图生成 BOM ‌‌

默认 BOM 可能只显示英文名称，需添加自定义列：

右键 BOM 表头 → 列属性 → 选择自定义属性（如“名称”“代号”）‌‌

‌保存为模板（推荐）‌


调整好 BOM 格式后，右键 → 另存为模板（.sldbomtbt），便于后续项目复用 ‌‌

‌注意事项‌

‌中文显示问题‌：早期 SolidWorks 版本（如 2007）Toolbox 默认显示英文，需手动修改语言文件（如 SWBrowser.mdb）或通过上述自定义属性实现全中文 ‌‌

‌团队协作建议‌：将 Toolbox 配置文件存放于‌共享服务器路径‌，确保团队使用统一标准件库 ‌‌

‌缩略图支持‌：导出 BOM 为 Excel 时可勾选“包含缩略图”，便于直观识别零件 ‌‌

完成上述配置后，标准螺丝将在材料明细表中自动显示中文名称、规格、国标号等信息，无需手动录入。
