solidworks机械臂建模

使用 SolidWorks 进行机械臂建模需要遵循‌模块化设计原则‌，从零件建模到装配体设置逐步完成。以下是完整的建模流程和关键技巧。

🛠️ 零件建模基础

‌单位与基础设置‌：建议使用‌毫米 (mm)‌ 作为单位，便于与国内采购的板材尺寸对应 。‌‌‌

‌核心建模功能‌：掌握三个常用功能即可应付大部分建模需求：

‌拉伸凸台‌：用于板状结构，先画二维草图再拉伸生成实体。

‌旋转凸台‌：适合回转对称结构如底座、法兰盘。


‌异型孔向导‌：一键生成标准螺纹孔，避免手动打孔。‌‌‌

‌复杂结构处理‌：关节连接处等复杂曲面可使用‌放样‌和‌扫描‌功能，在两个轮廓草图间创建平滑过渡 。‌‌‌

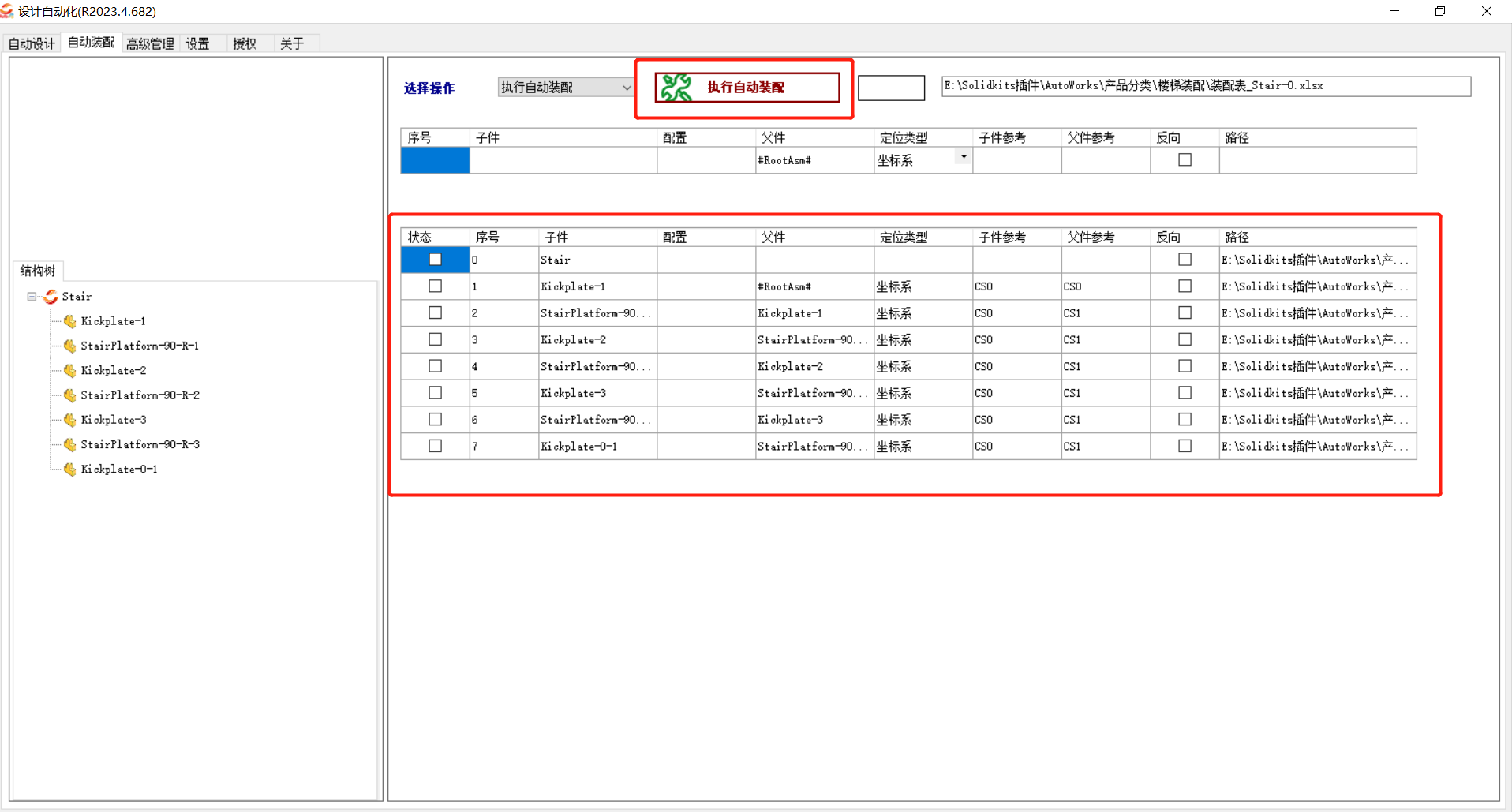

🔧 装配体设计要点

‌模块化分解‌：将机械臂分为以下独立子装配体：

基座 (Base)。

肩关节 (Shoulder)。


肘关节 (Elbow)。

腕关节 (Wrist)。

末端执行器 (End Effector)。‌‌‌

‌配合关系设置‌：

‌旋转关节‌：使用同心 + 重合配合，运动范围设为±90°~±180°。

‌固定关节‌：使用固定配合，无运动。


首先导入基座零件并‌固定‌它，然后依次导入其他零件。‌‌‌

‌运动仿真‌：使用‌配合控制器‌统一管理关节约束，可手动拖动或设置位置点生成动画 。‌‌‌

⚙️ 关键设计注意事项

‌舵机选型‌：底座和肘部关节需更大扭矩（如 MG996R，10-15 公斤厘米），腕部注重灵活性（如 SG90，1.5-2.5 公斤厘米）。

‌材料厚度‌：板状结构厚度建议‌3mm-5mm‌，既保证强度又不会太重 。

‌参数化设计‌：使用‌方程式‌或‌设计表‌设置设计变量，便于后续尺寸调整和优化 。

‌文件管理‌：建立清晰文件夹结构（总装配体、底座部件、手臂部件、标准件库）。‌‌‌
