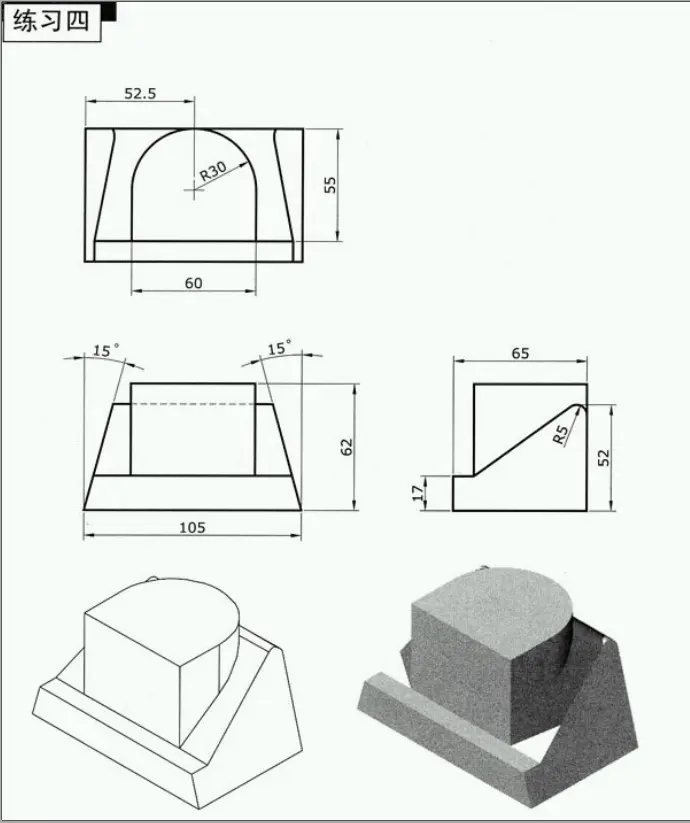

在 SolidWorks 工程图中,创建阶梯剖视图主要通过剖面视图工具绘制阶梯状剖切线或引用预绘草图来实现,从而展示零件内部不同深度的结构。
操作步骤
启动命令:打开工程图,点击“视图布局”选项卡中的"剖面视图"命令。
绘制剖切线:直接绘制:在属性管理器中选择剖切线类型,直接在父视图上点击定义剖切路径的起点、转折点及终点,形成阶梯状折线。
草图驱动:先在视图上使用“草图”工具绘制精确的阶梯状直线,添加尺寸约束,再启动剖面视图命令选择该草图。
生成视图:确认剖切方向,将生成的剖视图拖动至图纸合适位置放置。
关键注意事项
剖切线规范:阶梯剖切线的转折处通常不应与零件轮廓线重合,建议超出轮廓线 3-5mm 以确保完全剖切。
对齐与隐藏:若剖切线影响图面,可右键单击剖切线选择“隐藏剖面线”,仅保留剖视图结果。
筋特征处理:若模型包含筋特征,需在剖面范围设置中排除,避免剖面线错误填充。
常见问题处理
剖切方向错误:生成视图后若方向不符,可在属性管理器中勾选“反转方向”进行调整。
位置调整:若剖切位置不精准,可右键视图选择“编辑草图”对剖切线路径进行修改。
