sw如何向另一侧拉圆弧

阅读数 10

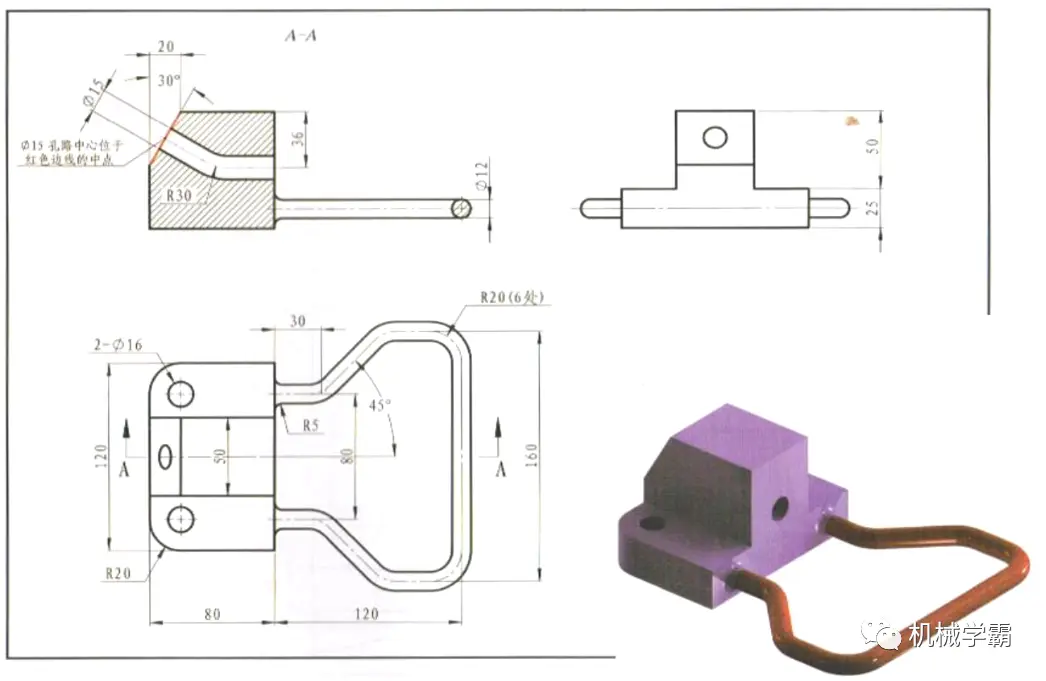

在 SolidWorks（SW）中，若需将圆弧“向另一侧拉”，通常是指‌调整圆弧的弯曲方向或延伸圆弧至另一侧实体‌。根据公开资料，以下是几种常用方法：

一、使用“延伸实体”命令调整圆弧方向

‌适用场景‌：将现有圆弧延伸至与另一侧草图实体相交。

‌操作步骤‌：

在草图中，点击 ‌“延伸实体”‌（位于草图工具栏，或通过 ‌工具 > 草图绘制工具 > 延伸‌）。

将指针移至要延伸的圆弧上，系统会预览延伸方向。

若预览方向错误，将指针移至圆弧另一侧再试。

单击接受预览，或拖动至目标实体后单击确认‌‌

二、通过“操纵”功能改变圆弧形状（适用于未完全约束的圆弧）

‌适用场景‌：手动拖动圆弧使其向另一侧弯曲。

‌操作方法‌：

‌操纵1‌：将鼠标移至‌圆心点‌，按住左键移动，整个圆弧随指针平移。

‌操纵2‌：将鼠标移至‌圆弧本体‌，按住左键移动，‌端点固定‌，仅改变包角和圆心位置。

‌操纵3‌：将鼠标移至‌端点‌，按住左键移动，圆弧以另一端点为支点旋转‌‌

三、使用“三点圆弧”或“中心点圆弧”重新绘制

若需彻底改变圆弧方向，可删除原圆弧，改用：

‌三点圆弧‌：指定起点、中点、终点，通过中点位置控制弯曲方向。

‌中心点圆弧‌：先指定圆心，再绘制，圆心位置决定圆弧位于哪一侧‌‌

⚠️ 注意：若圆弧已完全约束（如与两侧实体相切或有尺寸固定），需先‌解除相关几何关系或尺寸‌，再进行拖动或重绘。

如需进一步学习，可参考官方教程：SolidWorks 草图圆弧帮助文档‌‌
