solidworks怎么画玉米格

在 SolidWorks 中绘制“玉米格”（通常指玉米穗表面的规则排列结构，如颗粒或网格状纹理），可采用‌圆周草图阵列‌或‌由草图驱动的阵列‌实现。以下是基于公开资料整理的操作步骤：

‌方法一：使用圆周草图阵列（推荐用于规则放射状排列）‌

适用于玉米粒呈同心圆或螺旋放射状排列的情况。

‌新建草图‌：在前视基准面（或其他合适平面）上新建草图。

‌绘制单个玉米粒轮廓‌：例如画一个圆形或椭圆形，代表一个玉米粒。

‌创建圆周阵列‌：

在草图工具栏中点击 ‌“圆周草图阵列”‌，或通过菜单：‌工具 > 草图工具 > 圆周阵列‌‌‌

在 PropertyManager 中：

‌要阵列的实体‌：选择刚才绘制的玉米粒轮廓。


‌阵列中心‌：选择草图原点或指定其他点作为中心。

‌实例数‌：输入所需玉米粒数量（如 20）。

‌总角度‌：通常设为 360°（完整一圈）。

勾选 ‌“等间距”‌ 使颗粒均匀分布。

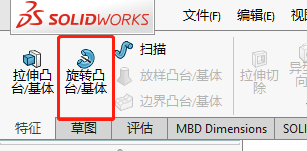

‌退出草图‌，使用 ‌拉伸凸台/基体‌ 命令将草图实体化。

若需多圈排列，可重复上述步骤，调整阵列半径和起始角度。

‌方法二：使用由草图驱动的阵列（适用于复杂或非均匀分布）‌

适用于需要精确控制每个玉米粒位置的情况。

‌创建源特征‌：先拉伸一个玉米粒作为源特征。

‌新建草图并添加点‌：


在零件表面新建草图。

使用 ‌插入 > 草图绘制 > 点‌ 工具，在目标位置放置多个草图点，代表每个玉米粒的中心‌‌

‌创建阵列‌：

点击 ‌“由草图驱动的阵列”‌（特征工具栏），或通过 ‌插入 > 阵列/镜向 > 由草图驱动的阵列‌‌‌

‌要阵列的特征‌：选择之前创建的玉米粒。

‌参考草图‌：选择包含点的草图。

‌参考点‌：可选择“重心”或“所选点”。

‌确认生成‌，系统会将源特征复制到每个草图点位置。


‌补充技巧‌

‌对称绘制‌：若结构对称，可先画一半并添加对称关系，再镜像或阵列‌‌

‌完全定义草图‌：确保草图无欠定义状态，避免后续建模错误‌‌

‌参考案例‌：有课程设计文档详细介绍了玉米收割台的建模，虽非直接画“玉米格”，但涉及玉米相关结构思路，可参考‌‌

如需进一步操作演示，可查看 SolidWorks 官方帮助文档：

创建圆周草图阵列

由草图驱动的阵列
