sw绕着中心旋转

在 SolidWorks（SW）中实现“绕着中心旋转”，根据操作对象和场景不同，主要有以下几类操作：

‌1. 草图中的几何体绕中心点旋转（2D 旋转）‌

适用于在草图中旋转线条、矩形等图形元素。

‌步骤‌：

进入草图编辑模式。

绘制待旋转的图形（如矩形）。

点击 ‌“移动实体”‌ 命令（在草图工具栏中，或通过右下角倒三角展开）。

选择要旋转的实体。

在左侧属性管理器中，点击 ‌“旋转”‌ 选项。

指定 ‌旋转中心点‌（可点击图形上的点，或输入坐标）。

输入 ‌旋转角度‌（如 30°、90° 等），按 Enter 确认。

示例：框选矩形 → 选旋转中心点 → 输入 50° → 完成旋转 ‌‌

‌2. 创建旋转特征（3D 旋转）‌

用于生成回转体零件（如凸台、切除、曲面）。

‌前提条件‌：


草图中必须有一条 ‌中心线‌（作为旋转轴）。

轮廓不能与中心线交叉。

‌操作步骤‌：

绘制轮廓（如半圆、矩形等）。

绘制一条 ‌中心线‌（用于定义旋转轴）。

退出草图，点击 ‌“旋转凸台/基体”‌（位于特征选项卡）。

在 PropertyManager 中：

选择轮廓。

选择中心线作为旋转轴。

设置旋转角度（默认 360°）。

点击 ‌√‌ 完成。

注意：若草图含多条中心线，需手动指定使用哪一条作为旋转轴 ‌‌

‌3. 旋转工程图视图‌

用于调整图纸中视图的角度。

‌方法‌：


单击 ‌“旋转视图”‌（视图工具栏）。

选择要旋转的视图。

拖动鼠标或在对话框中输入角度（如 45°）。

可选择是否同步更新相关投影视图 ‌‌

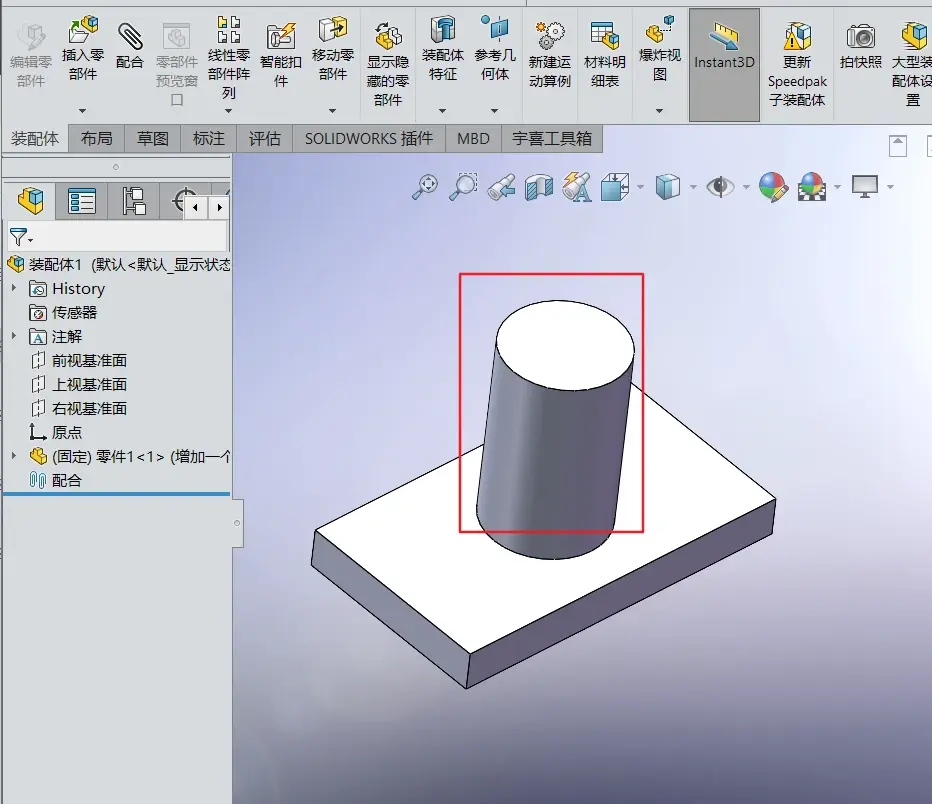

‌4. 零件在装配体中绕设定轴旋转‌

适用于装配体环境下的运动仿真或手动调整。

‌前提‌：需先定义旋转轴（如基准轴、边线、中心线）。

‌操作‌：

在装配体中，右键点击零件 → ‌“移动零部件”‌。

在属性管理器中选择 ‌“旋转”‌。

指定旋转轴和角度，拖动或输入数值即可 ‌‌
