solidworks动画马达往复运动

在 SolidWorks 动画中实现马达的‌往复运动‌，主要有以下几种常用方法，适用于不同复杂度和精度需求：

‌推荐方法（按易用性与适用性排序）‌

‌振荡（Oscillate）驱动‌

适用于‌规律性正弦/余弦类往复运动‌，如活塞、摆杆等。

在运动算例中添加马达（旋转或线性）。

运动类型选择 ‌“振荡”‌。

设置关键参数：

‌振幅（距离/每次）‌：往复行程的一半（线性）或摆角幅度（旋转）。

‌频率（Hz）‌：每秒往复次数。

‌相移（Phase Shift）‌：控制起始相位，影响运动起点。

‌垂直位移‌：整体偏移（通常为0）‌‌

‌数据点（Data Points）驱动‌

适用于‌自定义时间-位移曲线‌，可精确控制往复路径。

马达类型选择 ‌“数据点”‌。


在表格中输入 ‌时间-位移对应值‌，例如：

时间(s) 位移(mm)







3 -



插值方式选 ‌“线性”‌ 或 ‌“样条”‌ 以平滑过渡‌‌

‌表达式（Expression）驱动‌

适用于‌数学定义的复杂往复运动‌（如余弦、三角函数组合）。

选择 ‌“表达式”‌ 类型。

输入公式，例如实现 ±30° 摆动、周期 2s 的旋转：

text

{cos((time - 0.5) * pi) + 1} *


其中 time 为自变量，pi 表示 π‌‌

‌操作步骤概要‌

打开装配体，进入 ‌Motion Study（运动算例）‌。

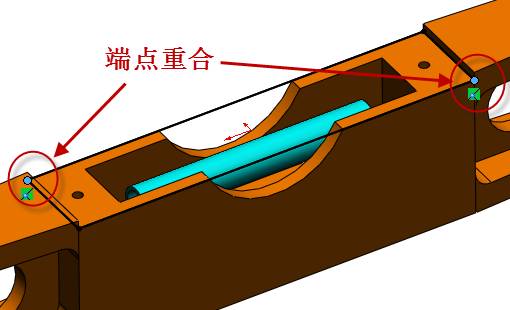

点击 ‌“马达”‌ 工具，选择驱动零部件和参考几何（如圆柱面、边线）。

在运动类型中选择上述任一方式（振荡、数据点、表达式）。

设置参数后，点击 ‌“计算”‌ 并 ‌“播放”‌ 查看效果‌‌

⚠️ 注意：若使用配合限制运动（如滑动副），需确保配合未被压缩，否则马达无法驱动‌‌

‌适用场景参考‌

‌简单往复‌（如风扇叶片）→ ‌振荡‌

‌机械手/复杂轨迹‌ → ‌数据点‌

‌需精确控制波形‌（如凸轮）→ ‌表达式‌

更多细节可参考官方帮助文档：SolidWorks Motion Studies - Animation。
