sw中怎样添加基准面

阅读数 5

在 SolidWorks 中添加基准面，主要通过‌参考几何体工具栏‌或‌插入菜单‌启动命令，然后选择参考实体并定义约束条件即可生成。‌‌‌

🛠️ 快速启动创建面板

‌工具栏点击‌：直接单击“参考几何体”工具栏中的‌基准面‌图标。

‌菜单路径‌：点击顶部菜单栏的‌插入‌ > ‌参考几何体‌ > ‌基准面‌。

‌快捷操作‌：选中现有基准面后，按住 ‌Ctrl 键并拖动‌，可快速新建一个等距基准面。‌‌‌

🎯 设置参考与约束条件

‌选择参考‌：在 PropertyManager 中依次选择‌第一、第二或第三参考‌实体（如面、边线、点等）。

‌定义约束‌：根据设计需求选择约束类型，常见选项包括：

‌偏移距离‌：生成与选定面平行且指定距离的基准面。

‌平行/垂直‌：生成与参考面平行或垂直的基准面。

‌两面夹角‌：通过边线与参考面成一定角度生成基准面。

‌投影/相切‌：将点投影到曲面或生成与圆柱面相切的基准面。‌‌‌

💡 快捷技巧与状态检查

‌状态确认‌：观察信息框，确保基准面状态显示为‌完全定义‌才能成功生成。

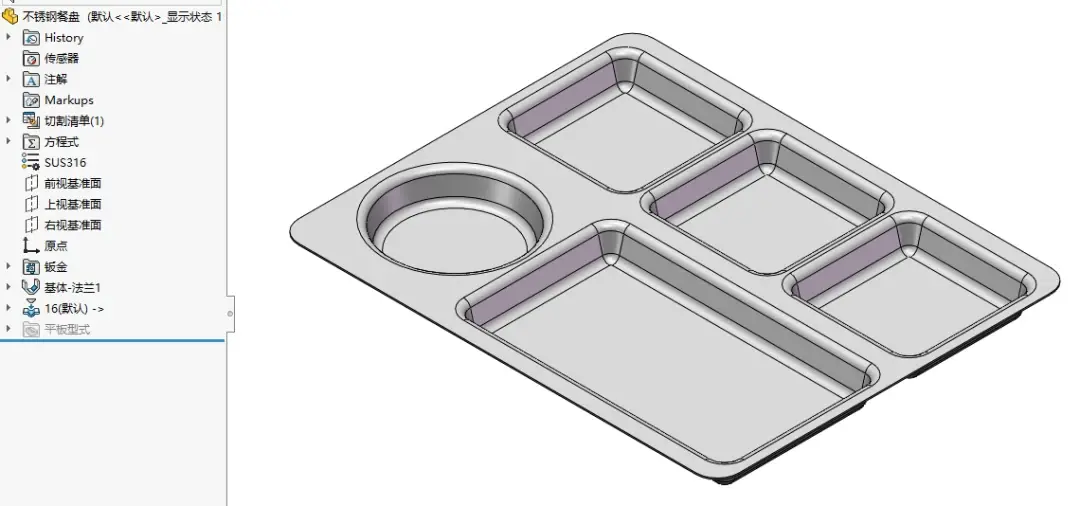

‌重命名管理‌：生成后在 FeatureManager 设计树中单击暂停并修改名称，便于后续识别用途。

‌清除参考‌：若选错参考，右键单击第一参考中的条目并选择‌删除‌即可清除。‌‌‌
