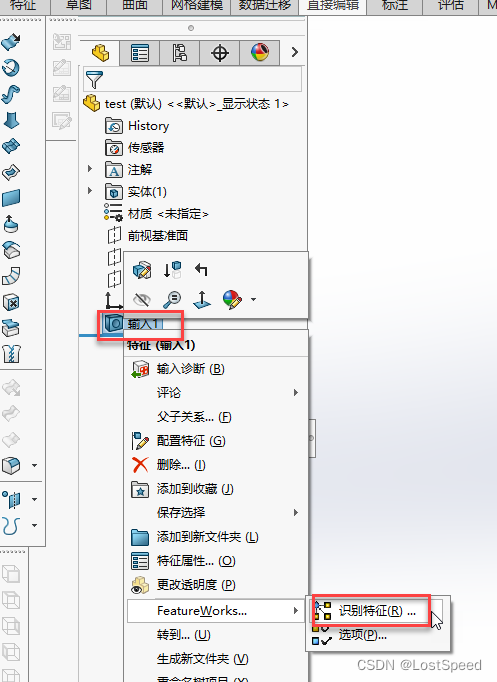

solidworks曲面画图

在 SolidWorks 中进行曲面绘制，通常用于创建复杂、非规则的几何形状，如汽车外壳、产品外观件等。根据公开资料和主流建模实践，以下是‌曲面建模的核心方法与常用命令‌：

‌一、常用曲面建模命令‌

‌边界曲面（Boundary Surface）‌：通过定义两个方向的边线或曲线生成曲面，适合控制曲率连续性，常用于高质量外观曲面 ‌‌

‌放样曲面（Lofted Surface）‌：在多个截面上绘制轮廓，通过引导线控制过渡，适用于截面变化较大的曲面 ‌‌

‌拉伸曲面（Surface Extrude）‌：沿直线方向拉伸草图生成曲面 ‌‌

‌旋转曲面（Surface Revolve）‌：绕轴旋转草图生成回转曲面，适用于对称造型如提手、瓶身 ‌‌

‌填充曲面（Filled Surface）‌：用于封闭边线区域，常用于修补开口或连接多个曲面 ‌‌

‌扫描曲面（Surface Sweep）‌：沿路径扫描截面生成曲面，适用于管状或沿路径变化的形状。

‌等距曲面（Offset Surface）‌：在现有曲面基础上生成平行偏移曲面 ‌‌

‌二、典型建模流程（以“提手”为例）‌‌

‌

‌绘制基础轮廓‌：在前视基准面绘制样条曲线或圆弧。


‌创建基准面‌：根据需要新建基准面，用于后续截面草图。

‌生成曲面‌：使用边界曲面、放样曲面等命令生成主曲面。

‌修剪与缝合‌：用曲面剪裁、分割线等工具清理多余部分，再用‌曲面缝合‌合并为整体。

‌加厚成实体（可选）‌：若需实体结构，可对缝合后的曲面进行‌加厚‌操作 ‌‌

‌后处理‌：添加圆角、斑马线检查曲率连续性，或渲染输出 ‌‌

‌三、建模建议‌

‌优先考虑实体建模‌：如果模型可通过拉伸、旋转、切除等实体命令完成，应优先使用实体建模，因其更稳定、易修改 ‌‌

‌曲面用于复杂外观‌：仅当模型具有非规则、自由曲面特征（如人体工学外形）时，才使用曲面建模 ‌‌

‌注意几何连续性‌：使用“相切”“垂直于轮廓”等约束确保曲面光顺过渡 ‌‌

‌四、学习资源推荐‌

SolidWorks 官方帮助 - 曲面功能 ‌‌

B站教程：SolidWorks曲面绘制从新手到高手 ‌‌

百度百家号：曲面建模实例合集 ‌‌

如需具体案例操作（如剃须刀、爱心、提手等），可参考上述链接中的图文或视频教程。
