sw可以设置线条显示和截面显示的工具

在 ‌SOLIDWORKS（SW）‌ 中，可以通过以下工具和设置来控制 ‌线条显示‌ 和 ‌截面显示‌：

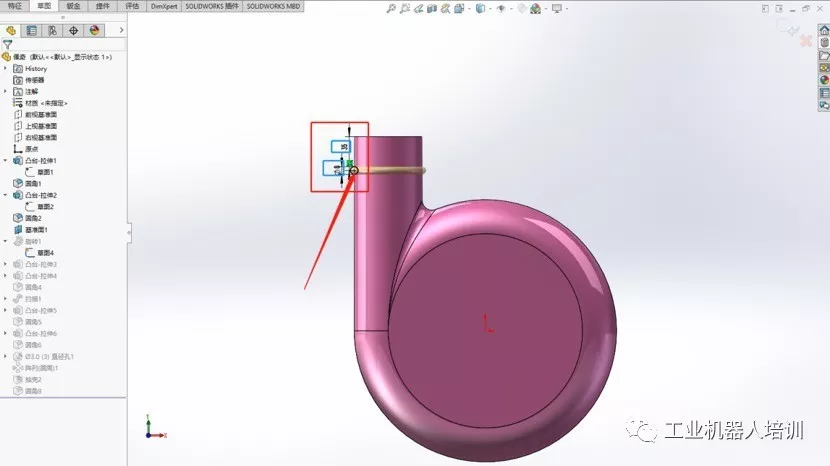

‌一、线条显示设置‌

‌切边显示控制‌

可设置圆角、相切等过渡边线的显示方式（实线、虚线、隐藏等）：

路径：‌工具 > 选项 > 系统选项 > 显示‌

或在工程图中右键视图 → ‌切边‌ → 选择显示模式（如“可见”、“移除”等）‌‌

‌隐藏/显示特定边线‌

使用 ‌隐藏/显示边线‌ 工具（位于“线型”工具栏）

支持在工程图中单独显示或隐藏某条边线（如螺纹孔的虚线）‌‌

‌线型与颜色自定义‌


‌工具 > 选项 > 文档属性 > 线型‌：修改默认线型

‌工具 > 选项 > 系统选项 > 颜色‌：设置切边、隐藏线等的颜色‌‌

‌视图显示模式切换‌

‌消除隐藏线‌、‌隐藏线可见‌、‌带边线上色‌ 等模式影响线条显示效果‌‌

‌二、截面显示设置‌


‌启用截面实线显示‌

默认截面可能无实线，需勾选特定选项才能显示轮廓实线（适用于 SW2022 及类似版本）‌‌

操作路径：‌插入 > 参考几何体 > 截面‌，然后在属性管理器中确认显示选项

‌查看截面属性‌

使用 ‌工具 > 截面属性‌ 查看截面面积、重心、惯性矩等参数‌‌

截面必须为平面，曲面不可查询‌‌

‌工程图中的剖面视图‌

通过 ‌剖切线‌ 创建剖面视图，可自定义剖切线样式、隐藏/显示切割线‌‌

路径：‌插入 > 工程视图 > 剖面视图‌

‌3D模型截面观察‌

使用 ‌参考几何体 > 截面‌ 或 ‌评估 > 截面属性‌ 进行交互式截面分析‌‌

如需进一步操作指引，可参考官方帮助文档：

SOLIDWORKS 2026 显示选项

SOLIDWORKS 2026 截面属性
