sw结构件gb标准不全

SolidWorks（SW）中结构件GB标准不全，通常是因为‌未正确安装或配置国标（GB）型材库‌，或‌使用了不兼容的版本/资源‌。根据最新公开资料（截至2026年5月），以下是常见原因及解决方案：

‌一、常见原因‌

‌未安装GB型材库‌：SolidWorks默认仅包含 ANSI 和 ISO 标准，需手动添加 GB 库。

‌安装路径错误‌：型材库文件未放在系统识别的“焊件轮廓”路径下。

‌文件夹结构不符合要求‌：GB型材库必须按标准层级组织（GB → 类型 → 尺寸 → .sldlfp 文件）‌‌

‌使用“结构系统”而非“焊件”模块‌：GB型材库在 ‌“焊件” → “结构构件”‌ 中可用，但在 ‌“结构系统”‌（2019+引入）中可能无法识别，除非配置为多配置文件‌‌

‌软件版本兼容性问题‌：如 SolidWorks 2021 存在因显示缩放或库格式导致的闪退问题‌‌

‌二、完整解决方案‌

‌下载可靠的GB型材库‌

推荐从可信来源获取，如：

CSDN博客提供的GB型材库资源（含2026年适配版）‌‌

SolidWorks机械工程师网（注意部分资源可能不全）‌‌

官方或企业内部提供的GB库（如有）

‌正确安装GB型材库‌

解压下载的GB库到本地（如 D:\GB_Structure）。

打开 SolidWorks，进入：

‌工具 → 选项 → 系统选项 → 文件位置 → 显示下项的文件夹：焊件轮廓‌


点击 ‌“添加”‌，选择 GB 库的根目录（即包含 GB 文件夹的上一级）‌‌

重启 SolidWorks。

‌验证是否可用‌

新建零件 → ‌插入 → 焊件 → 结构构件‌

在属性管理器中：

‌标准‌：选择 ‌GB‌

‌类型‌：如“角钢”、“方管”、“工字钢”等

‌大小‌：应显示对应规格（如 20×20、50×50 等）‌‌

‌解决“结构系统”中GB不可用问题‌‌‌


若必须使用“结构系统”，需将 GB 型材库的 .sldlfp 文件改为‌多配置文件‌：

在 SolidWorks 中打开轮廓文件

插入 → 表格 → 设计表 → 输入不同尺寸（外径、壁厚等）

保存后，“结构系统”即可识别多种尺寸

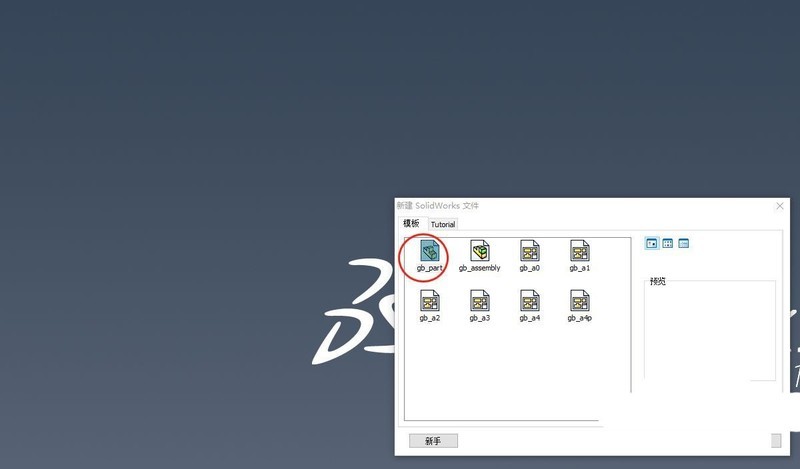

‌修复模板缺失（如GB_part.prtdot）‌‌‌

若新建文件时无 GB 模板：

‌工具 → 选项 → 默认模板‌ → 分别为零件、装配体、工程图指定 GB 模板路径

路径示例：C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified\templates\gb_part.prtdot

‌排查 Toolbox 问题‌‌‌

若国标件（如螺栓、垫圈）缺失：

检查安装时是否勾选 ‌Toolbox (GB)‌

确保 Windows 区域设置为 ‌中文（中国）‌

运行 SolidWorks 安装程序 → ‌修复‌ → 重新启用 GB 组件

‌三、注意事项‌

‌避免使用过时教程‌：2021+ 版本对文件夹结构和配置要求更严格‌‌

‌显示缩放影响稳定性‌：Windows 显示缩放建议设为 ‌100%‌，防止闪退‌‌

‌自定义轮廓可导入‌：若标准库不全，可自行绘制截面并另存为 .sldlfp 添加到库中‌‌

如需直接获取 GB 型材库资源，可参考以下链接：

CSDN博客：SolidWorks 2021铝型材建模避坑指南

SolidWorks机械工程师网：GB型材库下载
