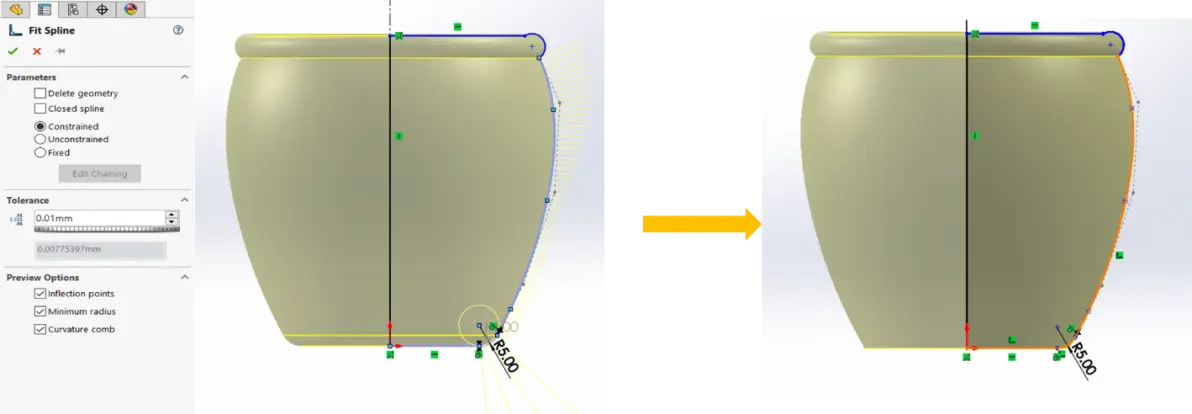

在 SolidWorks(SW)中,将导入的零件(如 STEP、IGES、STL 等格式)从“输入”状态转为可编辑模式,主要有以下两种主流方法:方法一:使用 FeatureWorks 自动识别特征(推荐用于规则几何)
适用于结构较简单、特征明显的模型(如孔、凸台、倒角等)。
打开文件:导入 STEP、IGES 或其他中间格式文件。
定位“输入”实体:在左侧 FeatureManager 设计树 中,会看到一个名为“输入”的节点。
右键点击“输入” → 选择 FeatureWorks → 自动识别特征。
设置识别参数:识别模式:选择“自动”。
特征类型:根据零件类型选择(如“标准特征”或“钣金特征”)。
点击勾号确认,等待识别完成。
识别成功后,设计树中将显示可编辑的特征(如拉伸、旋转、孔等),即可像原生模型一样编辑。
⚠️ 注意:复杂模型识别可能失败或导致系统卡顿,建议仅用于结构简单的零件
方法二:使用直接编辑工具(适用于复杂或非参数化模型)
适用于曲面复杂、无明显特征的历史数据或第三方模型。
启用“直接编辑”选项卡:右键点击 命令管理器 → 选项卡 → 勾选 “直接编辑”
常用直接编辑功能:移动面:调整面的位置或距离。
删除面 + 修补:移除不需要的面并自动缝合。
等距面:偏移曲面以改变尺寸。
倒角/圆角:直接在边缘添加或修改。
✅ 优点:无需重建特征,适合局部修改;
❌ 缺点:无法像参数化特征那样回溯修改草图或关联关系
补充说明
若文件为 Toolbox 标准件,需通过 sldsetdocprop.exe 工具将其属性中的 IsToolboxPart 改为 NO,才能永久断开与 Toolbox 的连接
STL 文件 可在打开时选择“输入为实体”,但编辑能力有限,建议结合 ScanTo3D 插件 或重新建模
在 装配体中编辑零件 时,必须先 右键零件 → 编辑零部件,使零件名称变蓝,否则可能误删整个组件
如需操作演示,可参考以下视频教程:粉丝提问:零件step格式怎么转化成可编辑状态?
