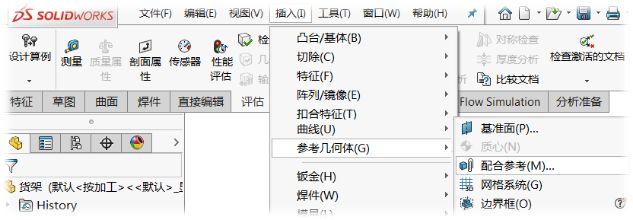

sw零件颜色装配图中变灰

在 SolidWorks（SW）装配图中，零件颜色变灰通常是由‌外观覆盖、显示设置、轻化模式或光源问题‌引起的。根据最新公开资料（截至2026年），以下是常见原因及对应解决方法：

‌主要原因与解决步骤‌

‌装配体层级覆盖了零件颜色‌

装配体可能应用了整体颜色或外观，掩盖了零件自身的颜色。

‌解决方法‌：

在 FeatureManager 设计树中，右键点击装配体根节点（如“装配体1”）。

选择 ‌“移除外观”‌ 或 ‌“删除整机着色”‌ ‌‌

零件颜色将恢复为原始设定。

‌零部件处于“轻化”状态‌

轻化模式下，零件仅加载几何信息，外观属性不可编辑或显示为灰色。

‌解决方法‌：

在 FeatureManager 设计树中，右键点击变灰的零件。

取消勾选 ‌“设定为轻化”‌ ‌‌

‌显示状态或配置锁定外观‌

当前激活的显示状态可能禁止外观修改。

‌解决方法‌：

切换至 ‌“默认”显示状态‌ ‌‌


检查是否启用了 ‌“使所有零部件透明”‌，若启用则取消 ‌‌

‌未启用外观修改权限‌

父装配体可能限制了对子零部件外观的编辑。

‌解决方法‌：

右键装配体根节点 → 选择 ‌“允许对此装配体中的零部件进行外观修改”‌ ‌‌

‌OpenGL 显示异常‌

硬件加速或显卡驱动问题可能导致模型整体变灰。

‌解决方法‌：


进入 ‌工具 > 选项 > 系统选项 > 性能‌。

尝试关闭 ‌“使用硬件 OpenGL”‌，改用软件渲染测试 ‌‌

‌光源或 RealView 图形关闭‌

缺少环境光或 RealView 未开启会使模型显得灰暗。

‌解决方法‌：

打开 ‌DisplayManager‌（左侧面板）。

在 ‌“布景、光源和相机”‌ 中确保 ‌“线光源1-4”‌ 已启用 ‌‌

确保 ‌“RealView 图形”‌ 已开启（标准工具栏图标）‌‌

‌快速排查流程‌

按 ‌F8‌ 显示设计树，检查是否有带两个箭头的图标（表示有外观覆盖）→ 移除外观 ‌‌

右键装配体根节点 → 启用 ‌“允许修改零部件外观”‌ ‌‌

检查零件是否轻化 → 取消轻化 ‌‌

切换显示模式：‌视图 > 显示 > 上色‌ 或 ‌带边线上色‌ ‌‌

若问题仍存在，建议检查显卡驱动是否为 SolidWorks 认证版本，或尝试在另一台机器打开文件确认是否为文件损坏。

更多操作细节可参考官方帮助文档：SolidWorks 2026 装配体外观设置 ‌‌
