sw槽口配合

‌SolidWorks中的“槽口配合”是一种机械配合，用于约束一个零部件（通常是圆柱销或螺栓）在另一个零部件的槽道内进行线性滑动运动，常见于滑块、导向装置等机械设计中。‌‌‌‌

功能定义与应用场景

‌核心功能‌：槽口配合属于SolidWorks装配体环境下的“机械配合”类型。它‌定义了一个动态的运动关系‌，而非静态的几何约束。其主要功能是‌允许一个圆柱面（如销、螺栓）沿着一个槽的内表面（可以是直面或圆弧面）自由滑动‌，同时防止其脱离槽道。‌‌‌

‌主要应用‌：该配合广泛应用于需要‌精确线性运动控制‌的机械机构中，例如：

‌滑块机构‌：确保滑块在导轨（槽）内平稳移动。

‌导向装置‌：为运动部件提供确定的路径。

‌调节机构‌：用于螺栓在腰形孔（长槽孔）中的位置调节。‌‌‌

基本操作步骤

要在装配体中添加槽口配合，通常遵循以下流程：‌‌‌


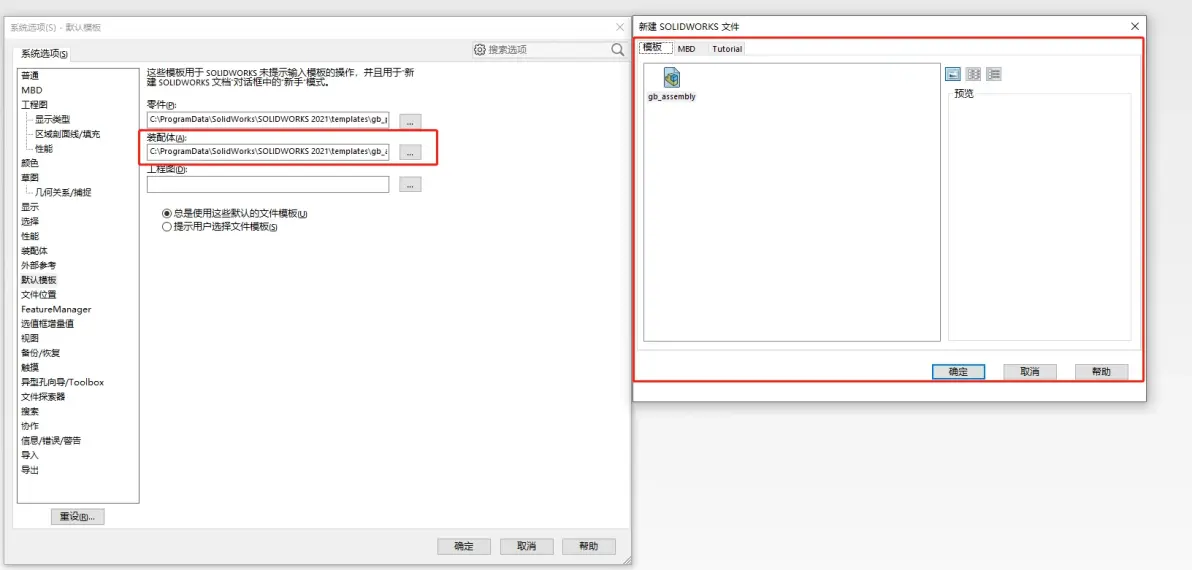

‌准备零部件‌：将带有槽口的零件（如板件）和需要配合的圆柱形零件（如销、螺栓）插入装配体。

‌初步定位‌：可先添加一个‌标准配合‌，如使用“重合”配合，将圆柱体的‌端面与槽的底面‌对齐，以确保两者在初始位置接触。‌‌‌

‌添加槽口配合‌：

点击“配合”命令，在属性管理器中选择“机械配合”选项卡。

选择配合类型为“‌槽口‌”。

在图形区域或设计树中，依次选择：

‌槽口参考‌：选择槽的‌内表面‌（直面或圆弧面均可）。

‌零部件参考‌：选择圆柱形零件的‌圆柱面‌。

点击确定完成配合。


‌验证运动‌：配合添加成功后，‌拖动圆柱形零件‌，应能观察到其在槽的长度范围内自由滑动。‌‌‌

高级选项与使用技巧

除了基本操作，槽口配合还提供了一些高级约束选项，以实现更精确的控制：‌‌‌

‌约束类型‌：在槽口配合的属性中，可以进一步设置约束方式，例如：

‌自由‌：零部件可在整个槽长范围内自由滑动。

‌在槽口中心‌：将零部件锁定在槽的中心位置。

‌沿槽口的距离‌：通过设定距离值，将零部件固定在槽的某一特定点。

‌沿槽口的百分比‌：按槽口总长的百分比来定位零部件，这种方式在‌设计修改时更具适应性‌，能自动适应槽口长度的变化。

‌设计优势‌：相比使用多个“距离”和“同心”配合来模拟滑动，‌槽口配合能显著简化装配关系，避免过定义警告，并更真实地反映实际物理运动‌。‌‌‌
