solidworks画齿形带

在 SolidWorks 中绘制‌齿形带‌（通常指同步带或带齿软皮带），主要有以下两种主流方法，适用于不同精度和用途需求：

‌方法一：使用 SolidWorks 自带“皮带/链”功能（推荐用于装配体中的同步带）‌

适用于‌已存在带轮‌，需在装配体中生成同步带的柔性带体。

‌确保带轮已正确建模并装配‌

带轮需有精确的齿形几何，且两带轮中心距已约束。

‌进入装配体环境‌，点击顶部菜单栏：

‌“插入” → “装配体特征” → “皮带/链”‌。

‌选择路径‌：

在左侧属性管理器中，勾选 ‌“启用皮带”‌ 和 ‌“使用皮带厚度”‌（通常设为 2mm）。

依次点击两个带轮的‌齿底圆周‌（即皮带接触的节圆位置）。


‌设置阵列参数‌：

勾选 ‌“填充路径”‌，点击 ‌“选择链组”‌（需提前创建一个带齿截面的零件作为链节）。

选择带轮两侧的‌对应点位‌，并设置对齐平面（通常为中间基准面）。

‌调整方向与完成‌：

若带体方向反了，可点击 ‌“反向”‌ 按钮修正。

点击 ‌“确定”‌ 完成生成。

‌添加机械配合‌（实现传动效果）：

使用 ‌“机械配合” → “齿条与小齿轮”‌，将带体上的链节与带轮齿顶配合，实现联动。

此方法生成的是‌参数化柔性带体‌，可随带轮运动自动调整，适合动画与运动仿真 ‌‌


‌方法二：使用 GearTrax 插件创建带齿软皮带实体（适用于零件级精确建模）‌

适用于‌需要单独输出带齿皮带零件‌（如用于仿真或制造）。

‌前提‌：安装 ‌GearTrax 插件‌（支持多种齿形，包括同步带齿）‌‌

操作步骤：

打开 GearTrax，选择 ‌“齿条”（Rack）‌ 或 ‌“同步带轮”‌ 类型。

输入齿形参数：‌模数、齿数、压力角、齿距‌ 等（参考标准如 5M、8M 等同步带规格）。

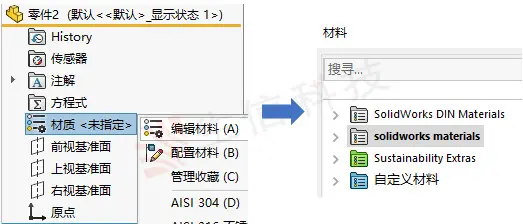

生成‌精确齿形轮廓‌后，拉伸成带体，并赋予‌柔性材料属性‌（如橡胶）。

可结合 ‌FeatureWorks‌ 快速识别和复用已有特征 ‌‌


此方法生成的是‌实体模型‌，适合用于 FEA 分析或 3D 打印 ‌‌

‌补充建议‌

若只需‌计算皮带长度‌，可在草图中用‌方程式‌结合齿距、齿数、中心距自动计算节圆直径，再测量周长 ‌‌

对于‌参数化设计‌，可将齿距、齿数等设为‌全局变量‌，实现一键更新模型 ‌‌
