solidworks装饰螺纹线不显示的解决方法

阅读数 5

SolidWorks 装饰螺纹线不显示，通常是‌注解设置未勾选‌或‌孔创建方式不对‌导致的，按以下步骤排查即可解决。

🔧 模型中显示螺纹线

‌确认孔的创建方式‌：只有通过"异形孔向导"创建的螺纹孔才能关联装饰螺纹线，手动拉伸切除或导入的 STEP/IGS 零件无法直接显示。

‌打开注解细节设置‌：右键点击设计树中的"注解"文件夹，选择"细节"选项。

‌勾选显示属性‌：在弹出的注解属性窗口中，同时勾选"装饰螺纹线"和"上色的装饰螺纹线"。

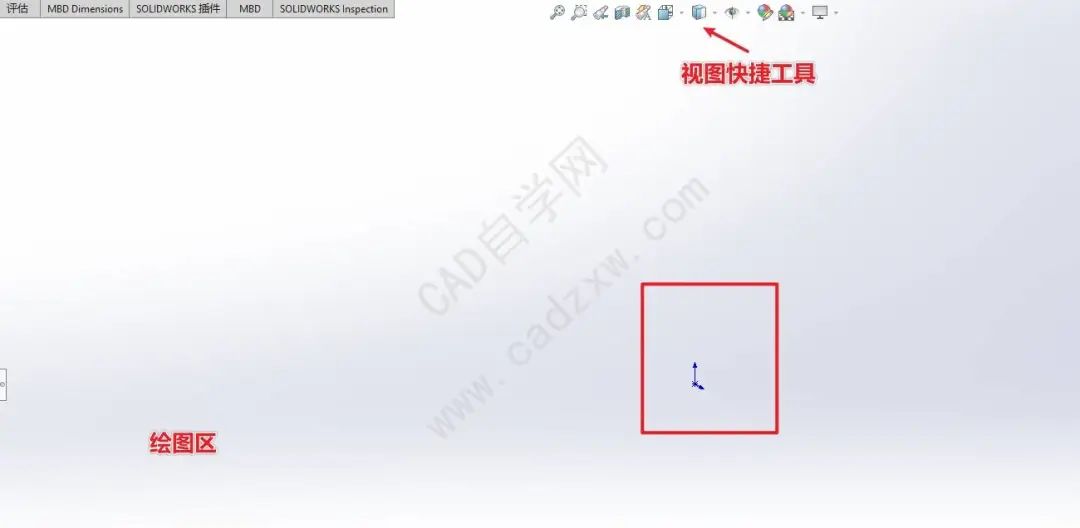

‌启用注解显示状态‌：点击模型树顶部的"小眼睛"图标，勾选"顶层注解""部件注解""贴图"。

‌重建模型‌：按快捷键‌Ctrl+B‌重建模型，螺纹线即可显示。‌‌‌

📐 工程图中显示螺纹线

‌检查文档属性‌：点击工具→选项→文档属性→出详图，勾选"装饰螺纹线"和"上色的装饰螺纹线"。

‌插入模型项目‌：若仍不显示，点击"插入→模型项目"，在注解栏中选择"装饰螺纹线"。

‌检查特征状态‌：确认螺纹线特征未被压缩，如被压缩需右键解除压缩。‌‌‌

⚠️ 常见排查要点

‌软件重启‌：若上面方法无效，尝试重启 SolidWorks 或电脑，排除内存错误。

‌显示品质切换‌：在工程图视图属性中，尝试切换"草稿品质"与"高品质"后重新插入模型项目。

‌版本升级‌：2019 版本后装饰螺纹线有升级，老版本数据可能需要升级装饰螺纹线功能。‌‌‌
