solidworks分析模块

SolidWorks 主要包含‌Simulation 结构仿真‌、‌Plastics 注塑分析‌、‌Motion 运动仿真‌及‌Flow Simulation 流体分析‌四大核心分析模块，不同版本授权支持的功能有所差异 。‌‌

百科

‌

🛠️ 核心结构仿真 (Simulation)

Simulation 是集成于 SolidWorks 的设计分析系统，支持在个人计算机环境下通过快速解算器处理大型问题，核心功能涵盖应力、频率、热分析及优化等 。根据版本不同，功能深度有所区分：‌‌


百科

‌SimulationXpress‌：内置于 Standard、Professional 和 Premium 版本中，用于快速测试零件设计并进行初步应力分析，可查看 von Mises 应力、位移和安全系数，但不支持接触分析、流体流动及运动仿真 。

‌Simulation Professional/Premium‌：支持更高级的分析类型，包括频率分析（振动和共振）、屈曲分析（线性屈曲载荷因子）、热分析（热源引起的温度分布）、优化分析（参数与拓扑算例）、掉落测试及非线性静态分析等 。‌‌‌

🎯 专项仿真模块 (Plastics/Motion/Flow)

针对特定工程场景，SolidWorks 提供了独立的专项分析工具，部分需在插件中启用：


‌SOLIDWORKS Plastics‌：专门模拟注塑成型过程，包含四个主要分析模块 ：

‌充填模块‌：预测融化塑料材料如何充填型腔，考虑传热及黏度变化。

‌保压模块‌：模拟零件脱模前型腔内的情况。

‌冷却模块‌：执行热传导分析，获得模具内瞬时温度分布。

‌扭曲模块‌：预测零件完全冷却后的最终形状、尺寸及脱模残余应力。

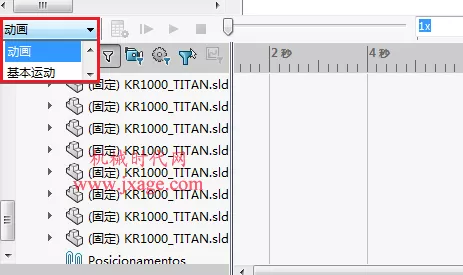

‌SOLIDWORKS Motion‌：独立模块，需在插件中启用，精确模拟装配体在配合关系约束下的运动，考虑马达、弹簧、接触、引力、质量及惯性等，支持动画、基本运动及 Motion 分析三种算例 。‌‌‌

‌Flow Simulation‌：用于流体模拟分析，通过向导设置单位、流体性质及传热方式，软件可自动判断计算流体区域，适用于流道模型等场景 。‌‌‌

📝 通用分析流程与版本

大多数分析模块遵循相似的操作逻辑，且功能可用性取决于软件版本授权：

‌基本流程‌：创建算例 -> 应用材料（如铝合金、钢材） -> 添加约束（夹具） -> 施加载荷 -> 划分网格 -> 运行分析 -> 查看结果（应力、应变、位移图表及动画）。

‌版本差异‌：基础版本通常仅含 SimulationXpress，高级分析（如非线性、流体、运动）需 Professional 或 Premium 版本及相应插件授权，首次使用部分工具可能需输入产品代码激活 。
