sw钣金分割技巧

在 SolidWorks（SW）中进行钣金分割，核心目标是将一个实体零件拆分为多个可独立加工、折弯和展开的钣金实体。以下是基于权威公开资料整理的关键技巧与操作步骤：

‌一、基础分割方法‌

‌使用“分割”命令‌

打开零件文件，进入“直接编辑”模式。

点击 ‌插入 → 特征 → 分割‌，或直接点击特征工具栏中的“分割”按钮。

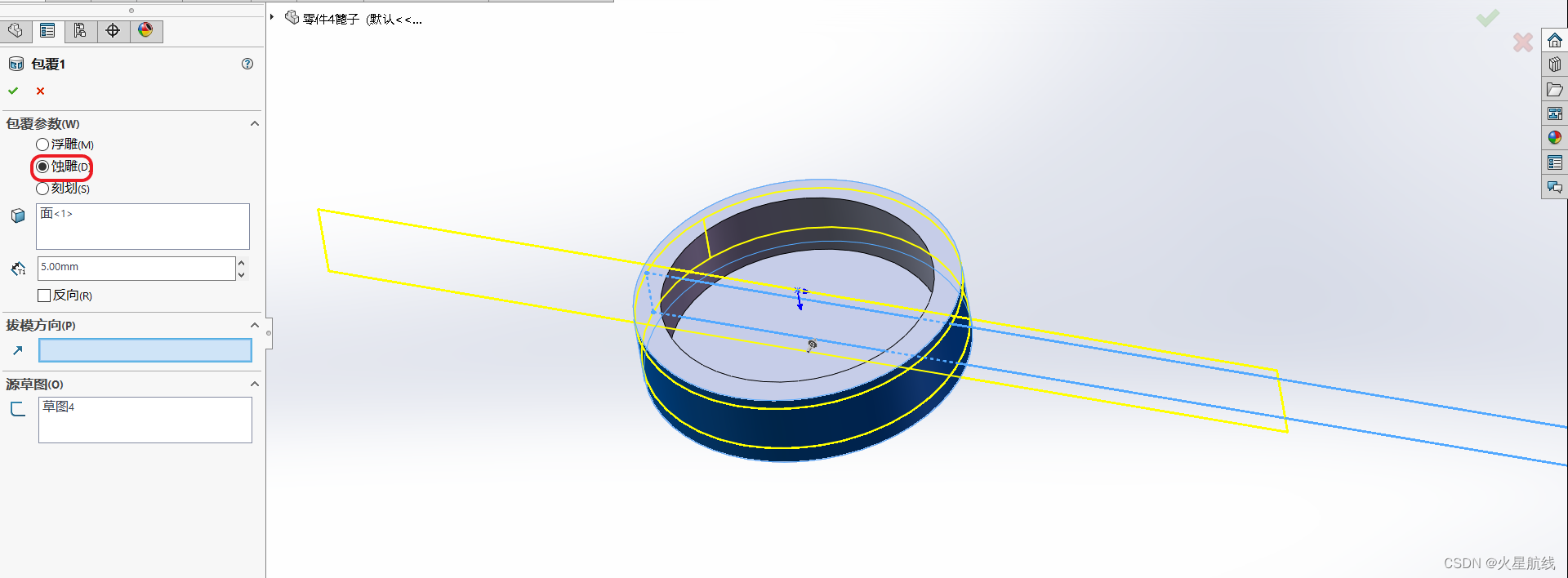

在 PropertyManager 中，选择 ‌裁剪工具‌（可以是基准面、平面、曲面或草图）。

勾选 ‌“切除零件”‌，系统会自动将原实体切分为多个独立实体。

在“所产生实体”列表中确认需保留的分割部分，点击 ‌√‌ 完成操作 ‌‌


‌使用草图精确分割‌

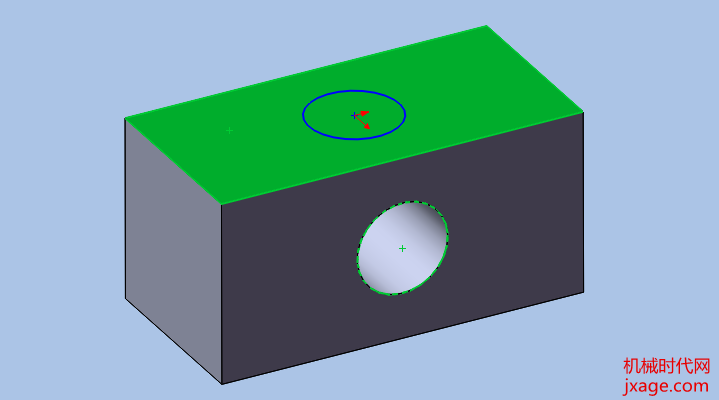

绘制贯穿零件的草图（如直线、中心线等），作为分割边界。

适用于对称或规则结构的拆分，例如将方盒沿中心线分为左右两部分 ‌‌

‌二、分割后处理技巧‌

‌组合多余实体‌

若分割产生过多小实体，可使用 ‌组合命令‌（插入 → 特征 → 组合）将相邻实体合并，简化结构 ‌‌

‌转换为钣金件‌


分割后的实体需通过 ‌“转换到钣金”‌ 命令（位于钣金工具栏）转为可展开的钣金特征：

选择 ‌固定面‌（通常为最大平面）。

设置 ‌板厚‌ 和 ‌折弯半径‌。

选择所有折弯边线，点击 ‌确定‌ ‌‌

‌展开与出图‌

转换成功后，点击 ‌“展开”‌ 查看展开状态。

可通过 ‌“多实体出工程图”‌ 插件一键生成各钣金实体的下料图和折弯图 ‌‌


‌三、实用建议‌

‌复杂曲面拆分‌：对于非90°折弯或圆弧结构，建议先用 ‌基准面/曲面‌ 作为裁剪工具，再手动调整分割边界 ‌‌

‌保存独立零件‌：分割完成后，可通过 ‌“保存实体”‌ 将每个分割体另存为单独 .sldprt 文件，便于后续管理 ‌‌

‌避免错误‌：分割时务必选中所有相关小面（如倒角、小边），否则可能导致分割失败或产生多余实体 ‌‌
