SolidWorks 中的扫描切除功能用于沿指定路径移除材料,常用于创建螺纹、槽口等特征。核心操作是绘制轮廓与路径后执行命令 。
基本操作步骤
准备基体:确保零件中存在实体基体,扫描切除需基于实体进行 。

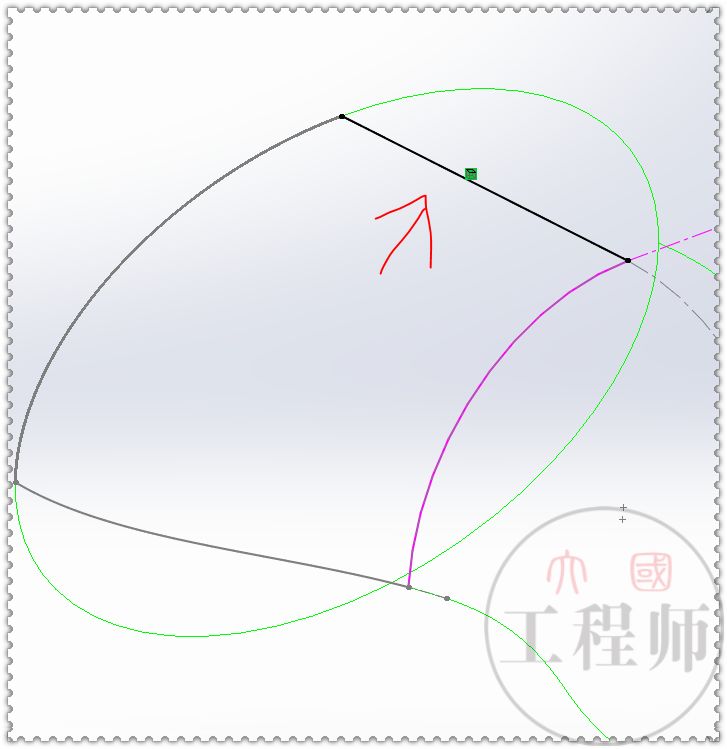

绘制轮廓:在基准面上绘制闭环草图(如圆形、三角形),作为切除截面,完成后退出草图 。
绘制路径:创建草图、曲线或选择模型边线作为路径,路径起点必须位于轮廓基准面上 。
执行命令:点击“特征”工具栏中的扫描切除,在属性管理器中选择轮廓和路径后确认 。
关键参数设置
轮廓与路径:轮廓需为闭环,路径可是开环或闭合曲线,支持 2D 或 3D 路径 。
方向/扭转:可选择“随路径变化”或“保持法向不变”控制截面方向,也可指定扭转角度 。
引导线:可选添加引导线以控制扫描过程中的形状变化,引导线需与轮廓重合 。
常见注意事项
几何关系:轮廓中心点与路径建议添加穿透关系,避免扫描报错 。
自相交检查:截面、路径或形成的实体不能出现自相交叉情况,否则无法生成 。
实体轮廓:特殊情况下可使用实体作为轮廓(如棒铣刀模拟),但路径需相切且无尖角 。
