在 SolidWorks 中对装配体进行检查,主要涉及干涉检查、间隙验证、配合检查、运动仿真干涉分析等关键功能。以下是基于最新官方文档(截至 2026 年)整理的核心操作方法和实用建议:一、常用装配体检查类型及操作路径
1. 静态干涉检查
用于检测零部件之间是否存在重叠或物理冲突。
路径:工具 > 评估 > 干涉检查
或点击 “装配体”工具栏中的干涉图标(两个相交立方体)
关键设置:可选择特定零部件参与检查,排除标准件或辅助几何体。
支持“视重合为干涉”“包括多体零件干涉”等高级选项
结果处理:干涉体积以红色高亮显示;
可右键忽略、放大、孤立或导出至 Excel
2. 静态间隙验证
用于检查零部件之间的最小距离是否满足装配或操作要求(如维修空间、热膨胀间隙)。
路径:工具 > 评估 > 间隙验证
支持设置最小允许间隙值,未通过项会列在结果中并可高亮显示

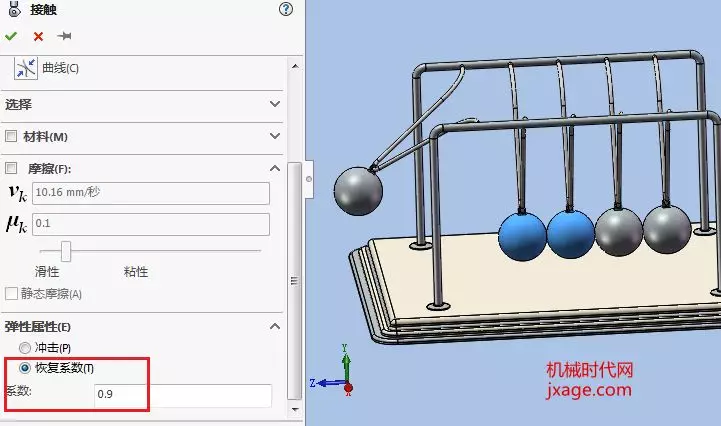

3. 动态干涉检查(运动仿真)
在运动算例中检查零部件在运动过程中是否发生干涉。
要求:装配体已定义 Motion 算例(需启用 SolidWorks Motion 插件)。
路径:在 MotionManager 设计树中右键装配体 → 检查干涉
可设定帧范围、增量,定位首次干涉发生的时间与位置
4. 碰撞检查(手动移动时)
在拖动或旋转零部件时实时检测是否与其他部件发生碰撞。
路径:使用 移动零部件 或 旋转零部件 工具 → 在 PropertyManager 中勾选 “碰撞检查”
支持设置检查范围(所有零部件 / 指定零部件)、启用物理动力学等
5. 设计检查器(Design Checker)
用于自动化验证装配体是否符合预设设计规范(如配合类型、固定零件数量、材料等)。
路径:评估 > Design Checker > 编制检查
可创建标准模板(.swstd),用于批量审查多个装配体
6. 几何体健康检查
检测模型是否存在不良几何(如短边线、缝隙、无效面等),影响后续分析或制造。
路径:工具 > 评估 > 检查
支持严格检查、指定最小边长、曲率半径等参数
二、实用建议与避坑指南
区分“真实干涉”与“显示误差”
小于 0.1mm 的干涉可能是网格精度导致的误报;建议结合剖面视图或多角度观察确认
车间实际装配通常需要 ≥0.5mm 的操作间隙,不应仅依赖软件默认值
分层检查策略
优先检查核心运动部件组;
再检查功能模块内部(如液压、传动);
最后检查跨系统接口与整体装配
大型装配体优化
当零部件数量 > 500 时,SolidWorks 会自动启用 “大型装配体模式” 或 “大型设计审阅模式”,部分干涉检查功能受限
建议在还原模式下进行精确干涉检查
结果管理
使用 “忽略” 功能标记合理干涉(如过盈配合),避免重复报警
定期导出检查报告,便于设计评审与追溯
