solidworks装饰螺纹线怎么画

在 SolidWorks 中绘制装饰螺纹线，主要通过‌插入注解‌功能在圆柱面或孔边线上生成视觉示意螺纹，具体操作路径为‌选择边线后调用装饰螺纹线命令‌并配置参数 。‌‌‌

操作步骤

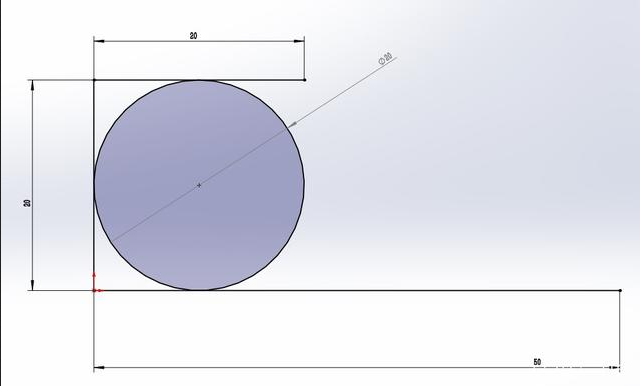

‌选择边线‌：在零件模式下，单击圆柱形特征（凸台、切除或孔）上螺纹线开始的‌圆形边线‌ 。‌‌‌

‌调用命令‌：点击菜单栏"‌插入‌" > "‌注解‌" > "‌装饰螺纹线‌"，或在注解工具栏中直接点击该图标 。‌‌‌

‌设置参数‌：在弹出的 PropertyManager 中设定螺纹标准、大小、深度（给定深度、贯穿或成形到下一面）及螺纹类型（机械螺纹或直管螺纹） 。‌‌‌


‌确认生成‌：检查参数无误后单击“确定”，系统即自动生成装饰性螺纹线 。‌‌‌

显示设置

若生成后视图未显示螺纹线，需检查显示选项：

进入"‌工具‌" > "‌选项‌" > "‌文档属性‌" > "‌出详图‌" 。‌‌‌

在显示过滤器中勾选"‌上色的装饰螺纹线‌"，单击确定保存设置 。‌‌‌


也可在状态栏注解右键点击“细节”，勾选上色装饰螺纹线选项 。‌‌‌

注意事项

‌视觉示意‌：装饰螺纹线仅用于工程图表达或视觉参考，‌不参与实体建模计算‌，不会改变模型质量属性 。‌‌‌

‌版本差异‌：SOLIDWORKS 2022 及更高版本中，装饰螺纹线特征归属逻辑已修改，新零件默认应用新行为，旧零件需升级特征 。‌‌‌

‌内螺纹‌：绘制内螺纹时，若使用圆锥孔需选择主要直径，圆锥凸台则选择次要直径 。‌‌‌
