sw已经成型的实体想修改尺寸

在 SolidWorks 中修改已成型实体的尺寸，核心是通过编辑驱动尺寸（如特征参数或草图尺寸）来实现模型更新。‌主要方法包括直接双击尺寸修改、通过特征树编辑特征、修改草图以及使用 Instant3D 工具‌。‌‌‌

常用修改方法

‌直接双击尺寸修改‌

在零件、装配体或工程图中，双击实体上的尺寸标注，在弹出的修改对话框中输入新数值并确认即可。


修改对话框支持使用箭头、滚轮或直接输入数值，也可输入算术表达式进行计算。‌‌‌

‌通过特征树编辑特征‌

在左侧特征管理器设计树中，找到需要修改的特征（如拉伸、旋转），右键单击并选择“编辑特征”或直接双击特征。

在重新打开的特征对话框中调整尺寸、草图等参数，确认后模型将自动更新。‌‌‌


‌修改草图尺寸‌

如果实体基于草图创建，可在特征树中展开特征，找到对应草图并双击进入编辑模式。

在草图环境中双击尺寸进行修改，或使用“智能尺寸”工具调整，完成后退出草图以更新模型。‌‌‌

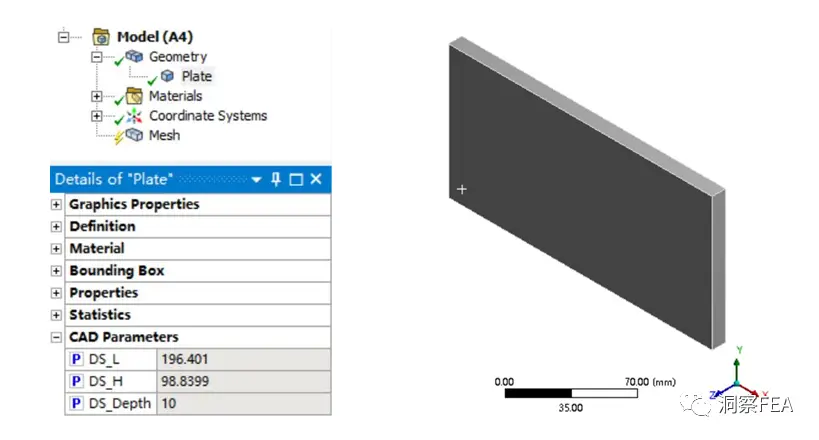

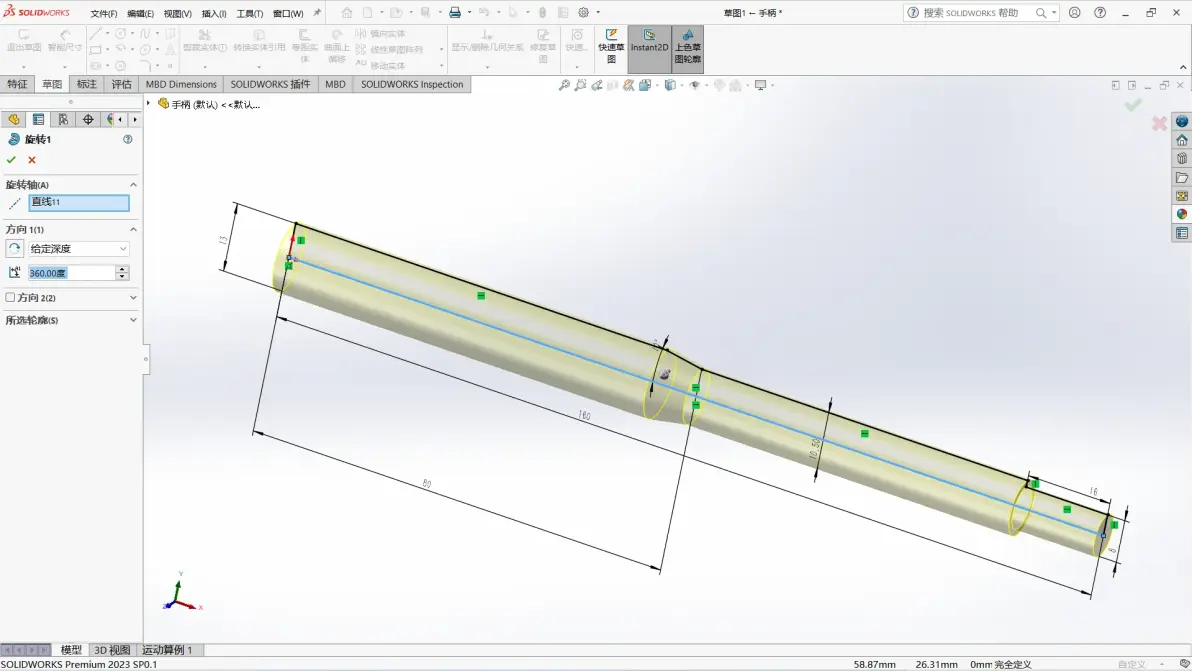

‌使用 Instant3D 工具拖动调整‌


在特征工具栏中启用“Instant3D”功能，然后在图形区域直接拖动实体上的控点或尺寸箭头，尺寸值会随拖动实时更新。

也可在系统选项中启用“尺寸随拖动/移动修改”，通过拖动草图实体来调整尺寸。‌‌‌

注意事项与技巧

‌处理依赖特征‌：如果修改的特征被后续特征引用，建议先压缩依赖特征，修改完成后再解除压缩以避免报错。

‌模型报错处理‌：修改尺寸后若出现特征错误（如参考边线丢失），需编辑报错特征，重新定义参考或参数。

‌工程图与模型区分‌：在工程图中修改尺寸时，若使用“覆盖数值”仅改变显示尺寸，不影响实际模型；需在零件环境中修改驱动尺寸才能更新模型。

‌标准件修改‌：对于 Toolbox 标准件，需打开零件文件修改尺寸并另存，同时取消 Toolbox 默认搜索设置以避免被替换。‌‌‌
