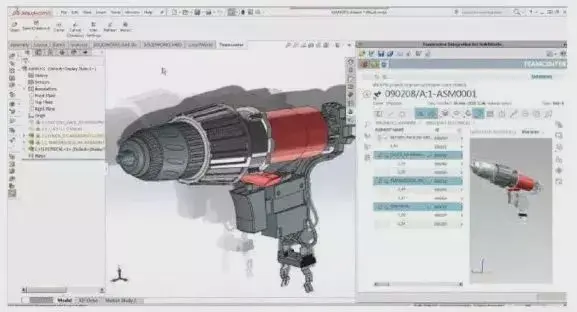

sw装配体显示不完整有一些零件会隐藏

在 SolidWorks（SW）装配体中，如果打开后发现‌显示不完整、部分零件被隐藏‌，通常有以下几种常见原因和对应的解决方法。结合当前最新公开资料（截至2026年5月），推荐按以下步骤排查与处理：

‌一、快速显示所有隐藏零件的方法‌

‌方法1：通过空白处右键显示隐藏零件‌

在图形区域空白处右键 → 选择 ‌“显示隐藏的零部件”‌ → 所有隐藏零件将临时显示 → 框选所有零件 → 点击 ‌“退出显示隐藏”‌ 即可全部恢复可见 ‌‌

‌方法2：使用“选取隐藏”功能‌

菜单栏依次点击：‌工具 → 零部件选择 → 选取隐藏‌ → 所有隐藏零件被选中 → 右键任一选中零件 → 选择 ‌“显示”‌ ‌‌


‌方法3：一键显示所有（含子装配体）‌

在 ‌FeatureManager 设计树‌ 中，右键 ‌装配体顶层名称‌ → 选择 ‌“带从属关系一起显示”‌ → 所有子装配体和零件将一并显示 ‌‌

‌二、检查其他可能导致“显示不完整”的原因‌

‌零件被压缩或文件缺失‌

查看设计树中是否有零件显示为 ‌灰色‌ 或带 ‌叹号（!）‌，表示被压缩或文件路径丢失 ‌‌

右键该零件 → 选择 ‌“解除压缩”‌ 或 ‌“浏览文件”‌ 重新定位缺失的子零件。


‌零件位于视图外（坐标偏移）‌

按快捷键 ‌F‌（Fit to View）尝试整体缩放视图。

若仍找不到，可尝试 ‌框选整个装配体‌ → 使用 ‌“放大所选范围”‌ 功能 ‌‌

‌配置问题‌

切换不同 ‌装配体配置‌（在设计树顶部下拉菜单），确认是否因配置不同导致零件隐藏 ‌‌

‌显卡或图形驱动问题‌


更新显卡驱动至 SolidWorks 官方推荐版本。

进入 ‌工具 → 选项 → 系统选项 → 显示‌ → 确保 ‌“使用软件 OpenGL”‌ 未被勾选（除非必要）‌‌

‌三、预防建议‌

避免在装配体中直接创建远离原点的特征，防止零件“飞”出视图。

定期使用 ‌“Assembly Expert”‌ 工具（‌评估 → Assembly Expert‌）诊断潜在问题 ‌‌

保存装配体时，确保所有子零件路径稳定，避免移动文件夹结构 ‌‌

如问题仍未解决，可提供具体 SolidWorks 版本（如 2023、2024、2026），以便进一步定位兼容性问题。
