solidworks草图命令详解

在 ‌SOLIDWORKS‌ 中，草图是创建三维模型的基础。掌握草图命令不仅能提升建模效率，还能确保设计的精确性和可修改性。以下是基于权威公开资料整理的 ‌SOLIDWORKS 草图命令详解‌，按功能分类说明。

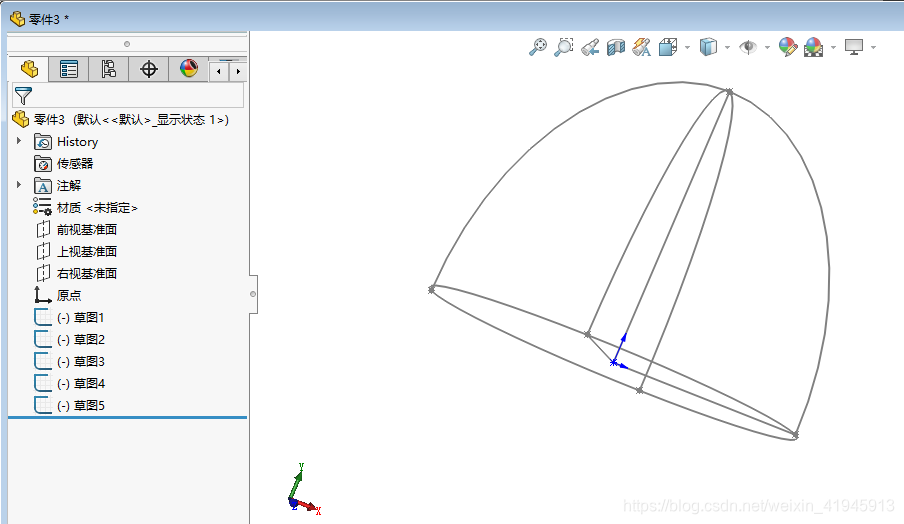

‌一、基本草图绘制命令‌

这些是构建草图轮廓的核心工具：

‌直线（Line）‌

绘制任意方向或指定角度/长度的直线。

支持“按绘制原样”“水平”“竖直”“角度”等模式 ‌‌

‌圆（Circle）‌

支持‌中心圆‌（指定圆心和半径）和‌周边圆‌（通过三点确定）‌‌

‌圆弧（Arc）‌

提供多种方式：

圆心/起点/终点

切线弧

3点圆弧 ‌‌

‌矩形（Rectangle）‌

包含5种类型：

边角矩形

中心矩形

3点边角矩形

3点中心矩形

平行四边形 ‌‌

‌多边形（Polygon）‌

可绘制3~40边的等边多边形，支持‌内切圆‌或‌外接圆‌方式定义 ‌‌

‌样条曲线（Spline）‌


支持 ‌B样条‌ 和 ‌样式样条‌，用于绘制自由曲线 ‌‌

‌文字（Text）‌

沿直线、圆弧或曲线输入文字，支持字体、对齐、旋转等设置 ‌‌

‌二、草图编辑与修改命令‌

用于优化和调整已有草图几何体：

‌裁剪实体（Trim Entity）‌

删除草图中多余部分。

‌强力裁剪‌：可同时延伸或剪断线段，按住 ‌Shift‌ 键可延伸 ‌‌

‌分割实体（Split Entity）‌

将一条线或圆弧分为两段，或删除分割点合并线段 ‌‌

‌转换实体引用（Convert Entities）‌

将模型边线、面轮廓等投影到当前草图，避免重复绘制 ‌‌

‌等距实体（Offset Entities）‌

按指定距离创建平行线、等距圆或轮廓，适用于创建壁厚或偏移特征 ‌‌

‌倒角（Chamfer） & 圆角（Fillet）‌

在2D草图中对角部添加倒角或圆角，支持多边同时操作 ‌‌

‌镜像（Mirror） & 动态镜像（Dynamic Mirror）‌

‌镜像‌：基于已有实体创建对称副本。

‌动态镜像‌：先设定镜像轴，后续绘制自动对称生成，大幅提升对称结构效率 ‌‌

‌转折线（Corner）‌

在直线或弧线上快速添加转折点，形成槽口或折线结构 ‌‌

‌三、提升效率的实用技巧‌

‌自动过渡‌：绘制直线时可直接拖动转为圆弧，无需切换工具 ‌‌

‌上色草图轮廓‌：闭合区域自动高亮，便于选择用于拉伸/切除 ‌‌

‌参数化输入‌：勾选 ‌“在生成实体时启动荧屏上数字输入”‌，可边画边输入尺寸 ‌‌

‌快速标注‌：

标注两圆间距时，按 ‌Shift‌ 键可选最大/最小距离 ‌‌

标注圆弧长度：依次选择圆弧上一点、起点、终点 ‌‌

‌四、草图状态与几何关系‌

草图有三种状态：‌欠定义‌（蓝色）、‌完全定义‌（黑色）、‌过定义‌（红色）‌‌

常用几何关系包括：‌重合、中点、平行、垂直、相切、对称、相等‌等，可通过左侧 ‌“添加几何关系”‌ 面板手动添加 ‌‌

‌五、官方资源推荐‌

如需深入学习，可参考官方帮助文档：

SOLIDWORKS 2026 草图绘制帮助 ‌‌

SOLIDWORKS 2026 草图操作指南 ‌‌

掌握上面命令，可显著提升在 SOLIDWORKS 中的建模速度与设计灵活性。
