solidworks圆周阵列后不显示

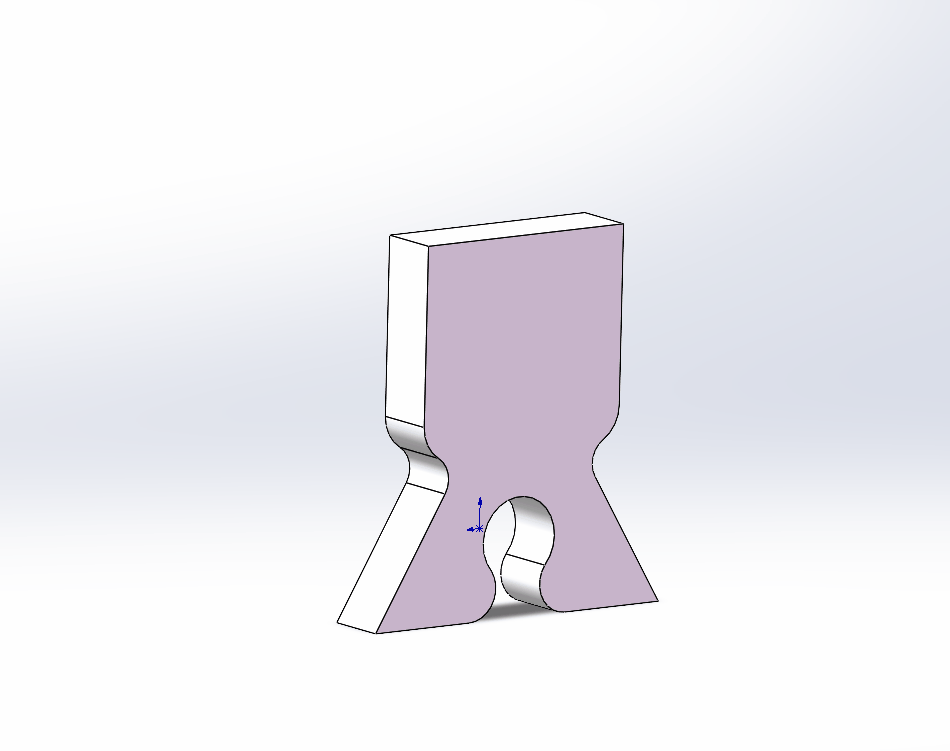

在 SolidWorks 中进行圆周阵列后不显示，通常不是“真的消失”，而是由于以下几种常见原因导致‌视觉上不可见或被误认为未生成‌。结合当前（2026年5月）最新公开资料，以下是主要可能原因及对应解决方法：

‌主要原因与解决方法‌

‌阵列特征重叠‌

阵列实例之间因角度或间距设置不当而完全重叠，看起来像只有一个实体。

‌解决‌：检查阵列参数（实例数、角度、间距），确保非零间距且实例数 ≥2；可尝试“等间距”并减少实例数观察是否分离 ‌‌

‌未正确选择阵列对象或中心轴‌

操作时未选中要阵列的特征，或未指定有效的旋转中心（如圆柱面、基准轴、草图圆心等）。

‌解决‌：

在特征树中右键点击圆周阵列 → “编辑特征”；

确认“要阵列的特征”已正确选择；

确保“阵列轴”选择了有效的几何参考（如圆形边线、草图直线、基准轴）‌‌


‌草图欠定义导致阵列对象移出可视区域‌

草图阵列后若未完全定义，阵列对象可能因拖动或参数变化而偏移。

‌解决‌：选中阵列后的任一圆心 + 定位圆，添加“重合”几何关系，使所有阵列元素约束到位 ‌‌

‌未勾选“几何体阵列”（适用于复杂特征）‌

若源特征为曲面、加厚体等，直接阵列可能因重建逻辑失败而不显示。

‌解决‌：在圆周阵列属性管理器中勾选 ‌“几何体阵列”‌，直接复制最终形状而非重新构建 ‌‌

‌实体类型选择错误（如曲面加厚后）‌

加厚曲面后模型变为实体，若仍勾选“特征和面”可能无法阵列。

‌解决‌：取消“特征和面”，勾选“实体”进行阵列 ‌‌

‌软件报错未提示或被忽略‌


有时阵列失败但无弹窗，仅在状态栏提示“过定义”或“未选择实体”。

‌解决‌：查看右下角状态栏提示，返回阵列设置确认特征选择和几何合法性 ‌‌

‌推荐排查步骤‌

‌检查特征树‌：确认圆周阵列特征是否存在且无红色错误图标。

‌编辑阵列特征‌：验证“要阵列的特征”和“阵列轴”是否正确选择。

‌调整参数‌：减少实例数、增大角度，观察是否出现分离实体。

‌启用几何体阵列‌：对复杂几何尝试勾选该选项 ‌‌

‌检查草图状态‌：若为草图阵列，确保所有元素为黑色（完全定义）‌‌

如仍无法解决，可参考官方操作视频或社区案例：

SolidWorks圆周阵列使用指南（3D溜溜网）
