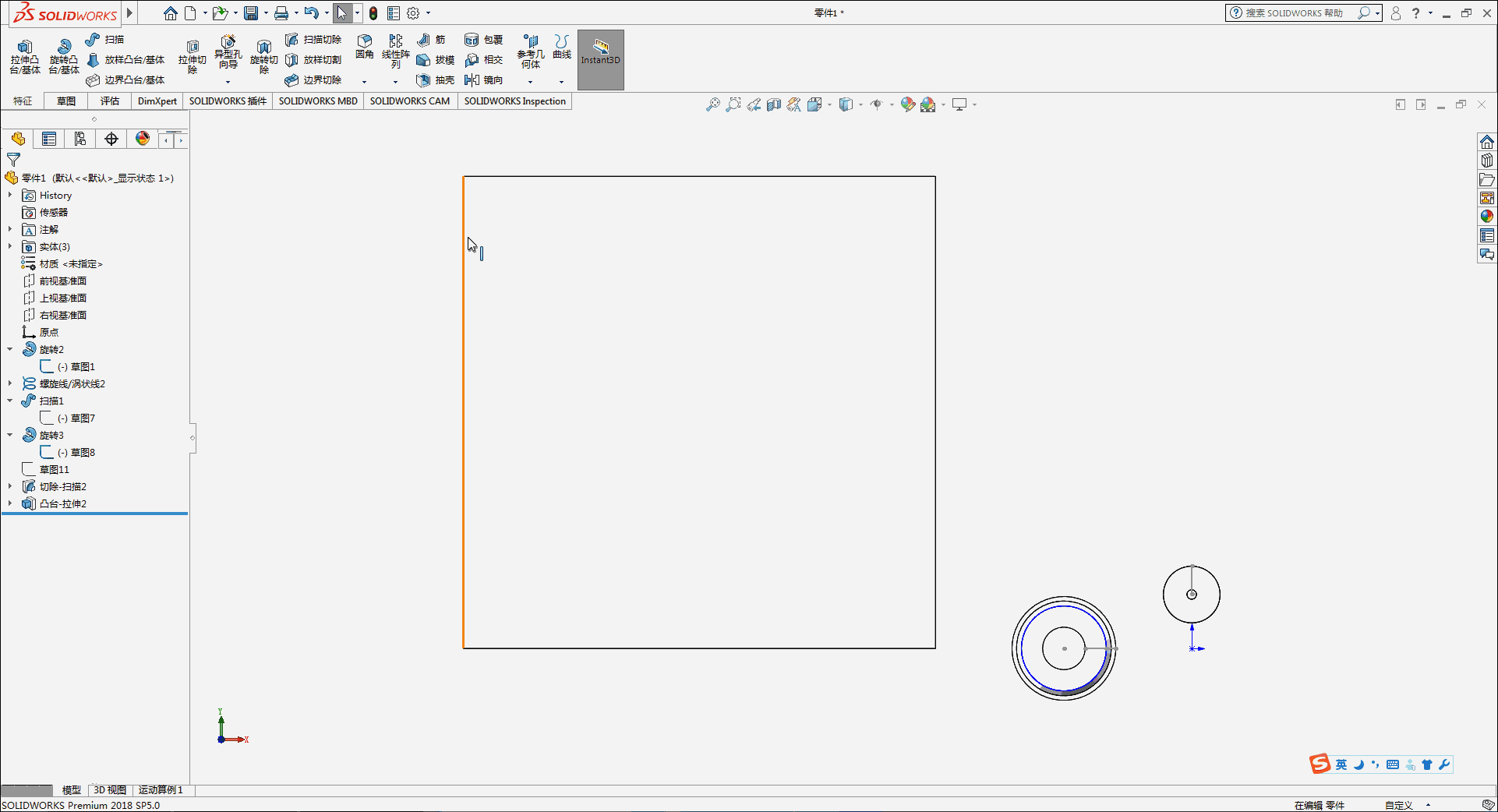

solidworks无法圆周阵列

在 SolidWorks 中无法进行圆周阵列，通常由以下几类原因导致。结合当前（2026年5月）最新公开资料，以下是‌常见原因及对应解决方法‌：

‌一、阵列对象类型错误‌

‌问题描述‌：尝试对“加厚曲面”或“面/特征”进行圆周阵列，但模型已变为实体，导致阵列命令失效。

‌解决方法‌：

在圆周阵列属性管理器中，‌取消勾选“特征和面”‌，改为‌勾选“实体”‌选项 ‌‌

若源特征是曲面，建议先将其转换为实体，或使用“几何体阵列”直接复制最终形状 ‌‌

‌二、草图圆周阵列欠定义‌

‌问题描述‌：阵列后的草图元素（如圆、孔）提示“欠定义”，无法稳定定位。

‌正确做法‌：

‌选中阵列后的草图对象（如圆心）与定位圆添加“重合”几何关系‌ ‌‌

或‌固定圆周阵列的中心点‌，确保整个阵列位置被完全约束 ‌‌


避免仅依赖“等间距”或“固定几何关系”，这些通常不足以完全定义 ‌‌

‌三、参考几何体丢失或变更‌

‌问题描述‌：阵列所依赖的轴、基准面或原特征被修改、删除或父子关系断裂。

‌解决方法‌：

使用‌退回控制棒‌回溯模型，确认基准是否仍存在 ‌‌

在阵列对话框中‌重新选择正确的轴或基准面‌ ‌‌

建议为重要基准命名，便于后续管理 ‌‌

‌四、特征无效或重建冲突‌

‌问题描述‌：提示“无效特征”或阵列失败，尤其在复杂几何中。

‌解决方法‌：

‌勾选“几何体阵列”‌（Geometry Pattern）选项，直接复制最终几何而非重新计算特征 ‌‌

使用‌检查实体工具‌（工具 → 评估 → 检查）验证源特征有效性 ‌‌

‌五、操作流程不规范‌

确保按以下标准步骤操作 ‌‌

创建并完成‌要阵列的特征‌（如拉伸、切除）。

点击 ‌插入 → 阵列/镜向 → 圆周阵列‌ 或使用特征工具栏图标。

在 PropertyManager 中：

选择‌阵列轴‌（模型边线、基准轴或圆柱面）。

选择‌要阵列的特征‌。

设置‌阵列数量‌和‌角度范围‌。

根据需要勾选‌几何体阵列‌或‌实体‌选项。

点击 ‌√‌ 完成。

如仍无法解决，建议提供具体报错信息或操作场景（如：是草图阵列还是特征阵列？是否涉及曲面？），以便进一步诊断。
