sw曲面加厚特征无法阵列

阅读数 2

在 SolidWorks 中，‌曲面加厚后无法阵列‌的问题，通常是因为加厚操作生成了‌实体特征‌，而阵列类型选择不当导致。以下是关键原因与解决方法：

常见原因与解决步骤

‌加厚后模型变为实体，不能直接对“特征和面”进行阵列‌

当使用“加厚”命令生成实体后，原曲面已不再是独立可阵列的几何面。此时若仍尝试使用“特征和面”选项进行阵列，会失败。

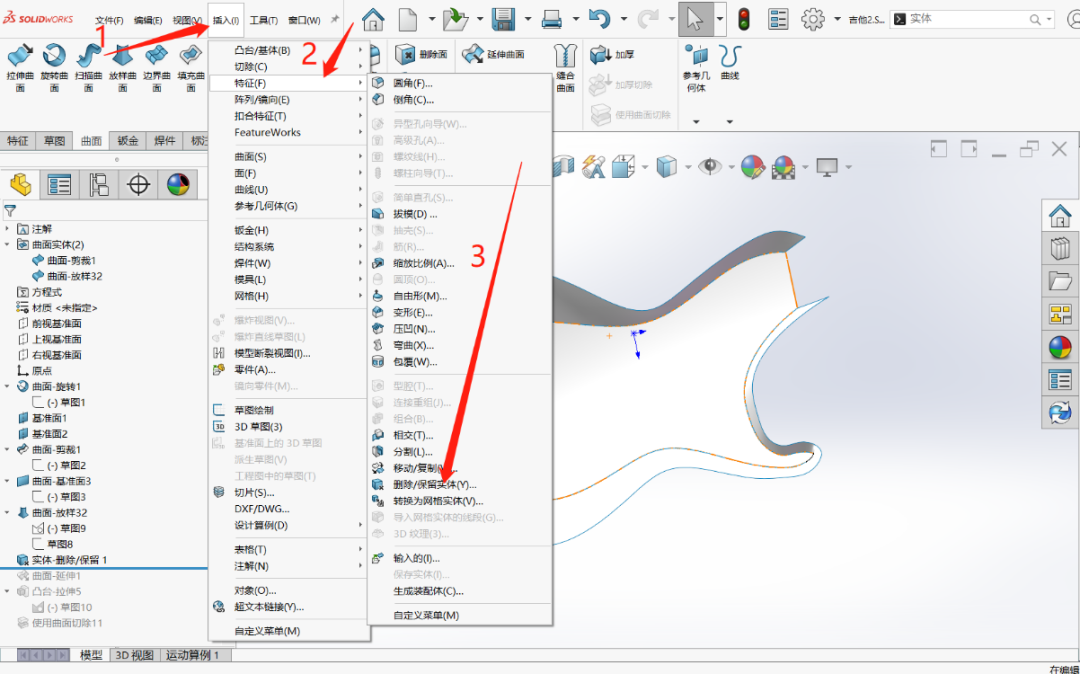

‌正确做法：取消勾选“特征和面”，勾选“实体”进行阵列‌

在圆周阵列或线性阵列的属性管理器中：

取消勾选 ‌“特征和面”‌；

勾选 ‌“实体”‌；

选择要阵列的实体（即加厚后的结果）即可成功阵列 ‌‌

‌若需基于曲面阵列，应在加厚前操作‌

如果目标是沿曲面阵列孔或其他特征，应使用 ‌“曲面驱动阵列”‌（Surface-Driven Pattern），该功能可自动沿曲面法向分布特征 ‌‌

‌确保曲面已缝合且加厚成功‌

若加厚本身失败（如显示“不可加厚”），需检查：

所有相邻曲面是否已‌完全缝合‌；

缝合时是否勾选了 ‌“尝试形成实体”‌ 和 ‌“缝合”‌ 选项 ‌‌

曲面是否存在尖点、自交或曲率不连续，可尝试减小加厚距离或优化曲面质量 ‌‌

补充建议

学习曲面建模前，建议先熟悉实体建模的基本操作 ‌‌

对于复杂曲面阵列，可考虑使用 ‌“填充阵列”‌ 或 ‌“曲线驱动阵列”‌ 等高级阵列工具 ‌‌

如需官方操作指引，可参考 SolidWorks 2025 加厚帮助文档。
