在 SolidWorks(SW)中绘制长方锥形钣金件(即矩形锥管),最简单且符合钣金设计规范的三个核心步骤如下:最简三步法
创建两个平行基准面,并分别绘制上、下口的矩形草图
在“上视基准面”绘制第一个矩形(如 100mm × 50mm)。
按住 Ctrl 键并向下拖动该基准面,创建一个平行基准面(如距离 50mm)。
在新基准面上绘制第二个较小的矩形(如 80mm × 40mm),确保与第一个矩形同心或对齐。
使用“放样折弯”命令连接两个草图
点击菜单栏 插入 > 钣金 > 放样折弯。
依次选择上下两个矩形草图作为轮廓。
设置板材厚度(如 1mm),并确认方向正确(必要时反转方向)。
展开验证并生成下料图
在特征树中右键点击 “平板型式”,选择 “解除压缩”。

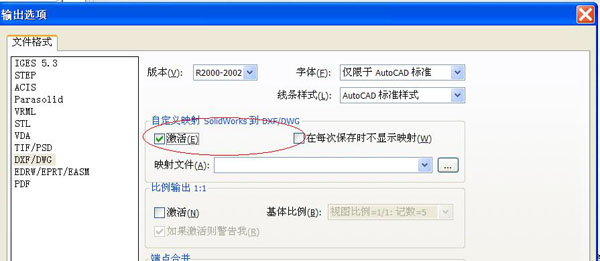

此时零件自动展开,可查看实际展开尺寸用于加工或出图。
⚠️ 注意:若草图为闭合矩形,需使用“分割实体”工具在一边断开(留出微小间隙),否则无法生成放样折弯
此方法适用于直壁长方锥形(非斜锥),操作简洁、可展性好,适合大多数钣金加工场景
