在 SolidWorks 中绘制漏斗钣金件主要有放样折弯和实体转钣金两种方法,前者为钣金专用命令,后者适用于复杂结构。
方法一:放样折弯(推荐)
绘制草图:在前视基准面绘制上口草图,建立新基准面后绘制下口草图,注意草图需闭合 。
生成特征:点击“钣金”工具栏中的“放样折弯”,选择两个草图轮廓,输入厚度值生成扭转漏斗 。
展开零件:在设计树中右键点击“平板型式”,选择“解除压缩”即可生成展开图 。
方法二:实体转钣金

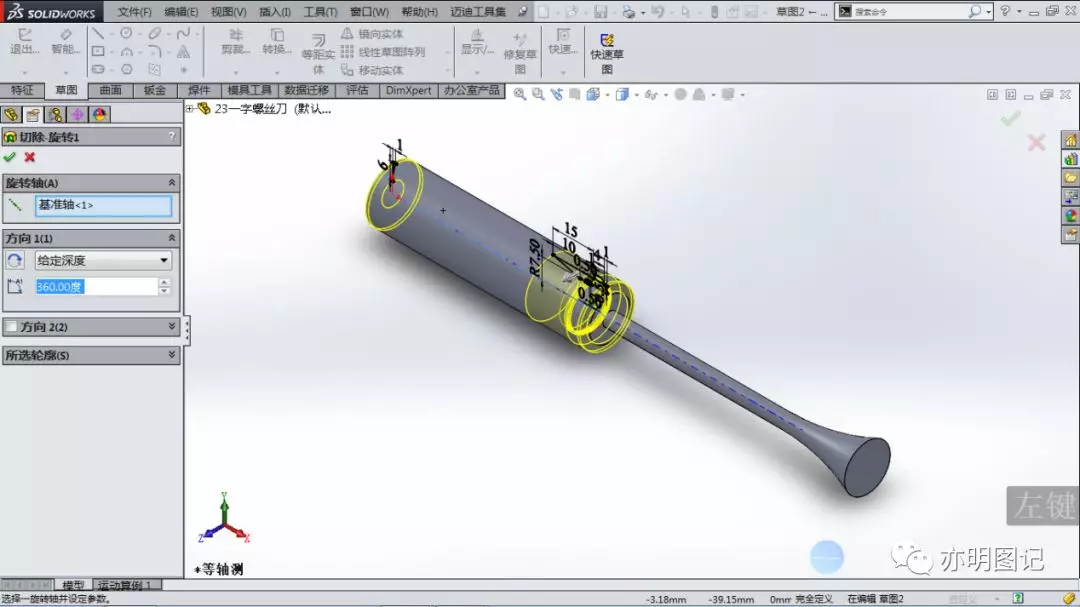

建立实体:使用“旋转凸台”或“拉伸”绘制漏斗实体,并设置“抽壳”命令生成薄壁结构 。
转换钣金:使用“插入折弯”或“转换到钣金”命令,选择固定面并设置折弯半径与扣除量 。
切口与展开:如有需要可添加切口,最后点击“展开”生成平板型式以查看下料尺寸 。
关键参数设置
厚度与系数:需根据实际板材设置厚度及 K 因子,确保展开尺寸准确无误 。
接缝处理:放样折弯时注意草图对齐,避免模型扭曲,必要时添加切口以便后续加工 。
