sw扫描的路径和引导线

根据 SolidWorks 官方帮助文档，扫描特征通过沿‌2D 或 3D 草图路径移动 2D 轮廓‌来创建实体，而‌引导线‌则用于在扫描过程中控制轮廓的形状和方向 。正确使用路径和引导线是确保扫描成功的关键。‌‌‌

路径与引导线的作用

‌路径‌：是轮廓移动的轨迹，可以是开环或闭合的曲线、边线或模型曲线，其‌起点必须位于轮廓的基准面上‌。

‌引导线‌：是可选的辅助线，用于指导截面沿路径移动时的变形规律，控制扫描结果的‌三维形态和尺寸变化‌。若不使用引导线，截面通常保持与路径垂直或按指定扭转角度变化。‌‌‌


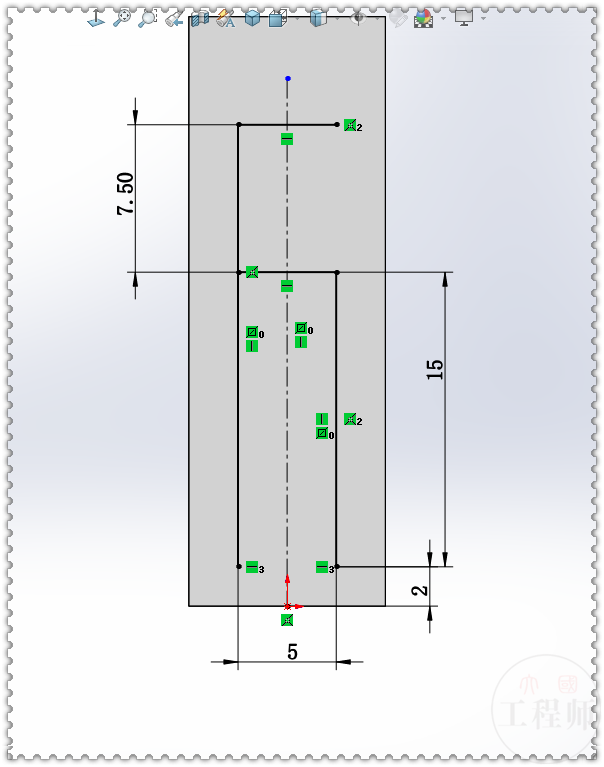

绘制与约束要求

‌草图分离‌：扫描轮廓、路径和引导线必须分别属于‌不同的草图‌，不能是同一草图中的不同线条 。

‌几何约束‌：引导线必须与轮廓或轮廓草图中的点‌重合‌，通常需在截面草图上添加引导线点与截面相交处的‌穿透关系‌。

‌绘制顺序‌：建议‌先绘制路径与引导线‌，最后绘制截面轮廓，以便准确添加穿透等几何约束 。‌‌‌


注意事项与常见问题

‌长度匹配‌：如果引导线比路径长，扫描将使用路径的长度；若引导线比路径短，则使用‌最短的引导线长度‌。

‌避免相交‌：路径曲线‌绝不可以相交‌，否则软件会报错；扫描过程中轮廓也不得出现自相交叉的情况 。

‌双向扫描限制‌：对于双向扫描特征，‌不能使用引导线‌或设置起始和结束相切 。‌‌‌
