solidworks配置功能使用方法

SOLIDWORKS的配置功能允许您在单个零件或装配体文件中创建和管理多个设计变体（如不同尺寸、零部件或状态），无需创建多个独立文件。使用配置的核心操作包括：通过配置管理器添加新配置，然后针对该配置修改尺寸、压缩/解压特征、更改材料或指定属性。在装配体中，您可以为具有多个配置的零部件实例指定具体配置，配置信息也可同步到工程图中。‌‌‌

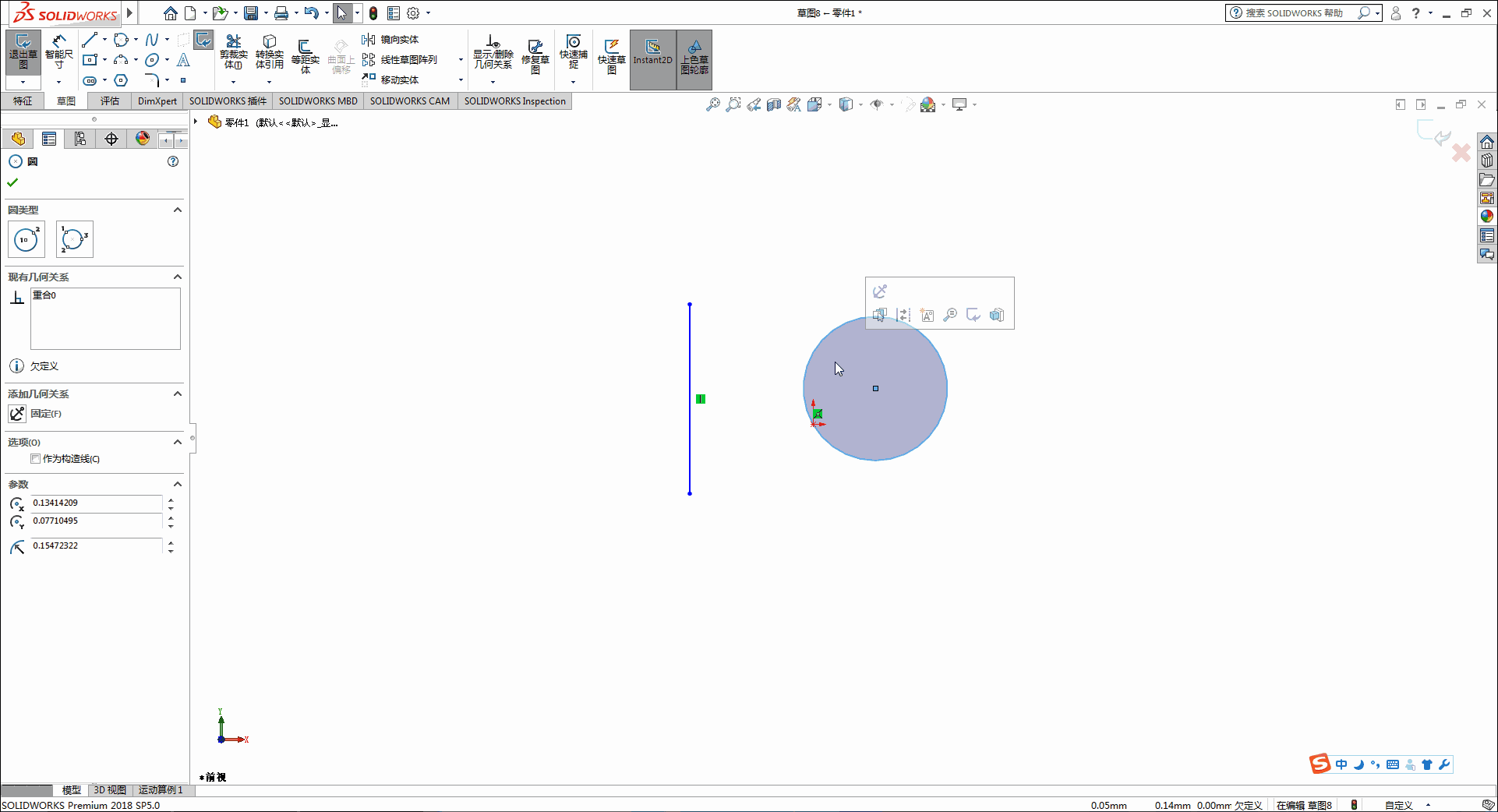

创建与激活配置

‌添加配置‌：在左侧的‌ConfigurationManager‌选项卡中，右键单击零件或装配体名称，选择“添加配置”。为新配置命名（例如“锻造长柄”）。

‌激活配置‌：在ConfigurationManager中双击配置名称即可切换到该配置进行编辑。在装配体中，右键单击零部件并从弹出菜单的配置选项中选择所需配置。‌‌‌


修改配置的具体内容

创建新配置后，您可为其指定独特的参数：


‌修改尺寸‌：在图形区域右键单击尺寸，选择“配置尺寸”，然后在“修改配置”对话框中为该配置输入新值。

‌控制特征‌：在特征管理器设计树中，右键单击某个特征，选择“配置特征”，然后在该配置下选择“压缩”或“解除压缩”。

‌指定材料与质量属性‌：可以为不同配置分配不同的材料，并覆盖或指定特定的质量、质心等质量属性值。

‌定义自定义属性‌：在“属性”对话框的“配置特定”选项卡中，可为配置添加独有的自定义属性（如零件编号），这些属性可用于材料明细表(BOM)。‌‌‌

高效管理多个配置

对于拥有大量变体的设计，推荐使用以下方法批量管理：

‌系列零件设计表‌：在嵌入的Microsoft Excel工作表中定义参数（尺寸、特征状态、属性等），可一次性生成并管理众多配置。设计表也可显示在工程图中。

‌修改配置对话框‌：此表格式界面同样可用于集中创建、修改和控制多个配置的参数。‌‌‌
